HSES-NODE-OLED使用説明書

関連ページ

商品

  • HSES-NODE
    • 2,160円(税込)
    • Grove Wrapper 1個付属
  • HSES-NODE-OLED
    • 3,250円(税込)
    • 0.96インチ 128x64dot SPI接続 白色OLED付属
    • Grove Wrapper 1個付属

内容物

  • HSES-NODE 内容物

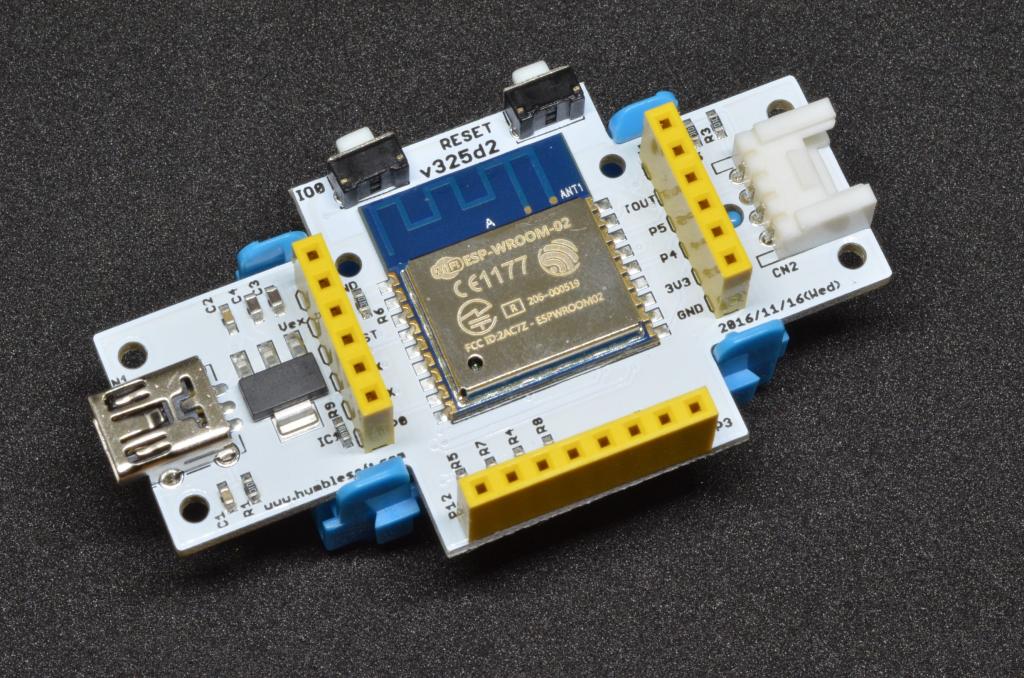

    • HSES-NODE基板
    • Grove Wraper (色は赤、青、緑、黄色のいずれか、指定はできません)

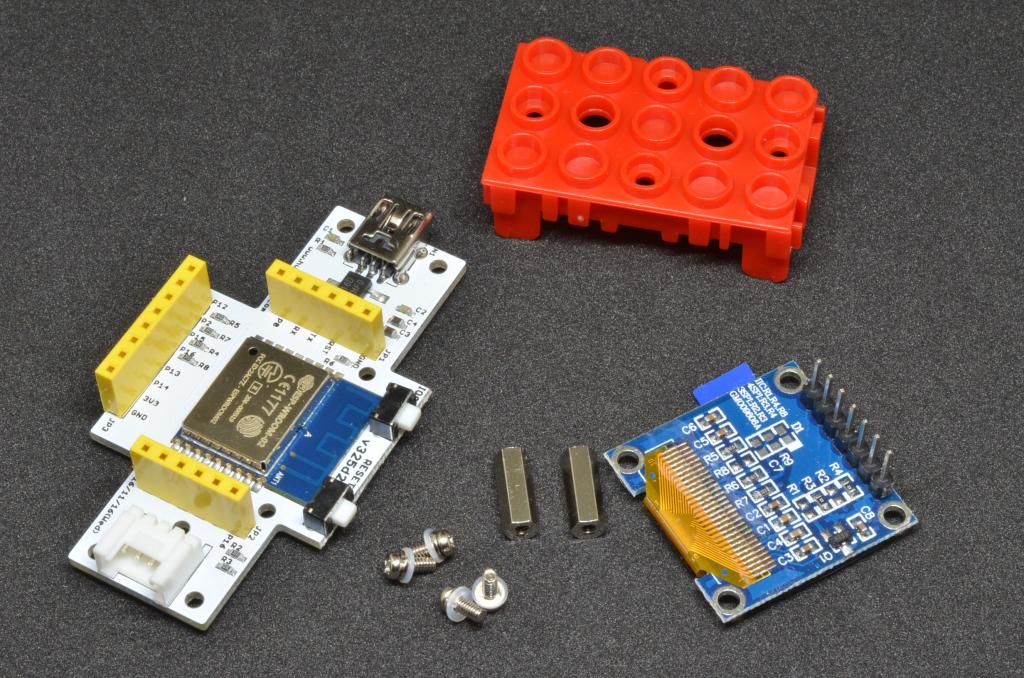

  • HSES-NODE-OLED 内容物
    • HSES-NODE基板
    • 128x64dot 0.96インチ 白色 SPI接続 OLEDモジュール
    • Grove Wraper (色は赤、青、緑、黄色のいずれか、指定はできません)

OLEDの装着

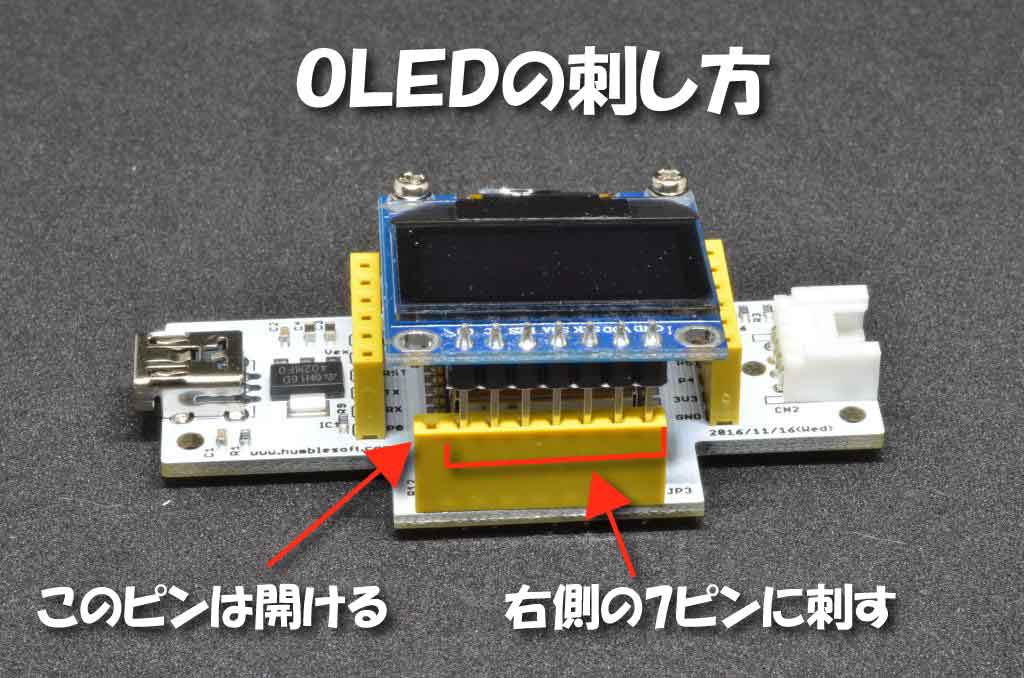

  • 要注意 左の写真の通り、下側の8Pのピンソケットで左端の1ピンを開ける形で刺してください。
  • 付属のスペーサとネジで固定すると、より安心して使用できます。

電源の投入

  • 電源はUSBケーブルで供給します。
    • 市販の A-miniBケーブルでPCあるいはUSB電源と接続してください。

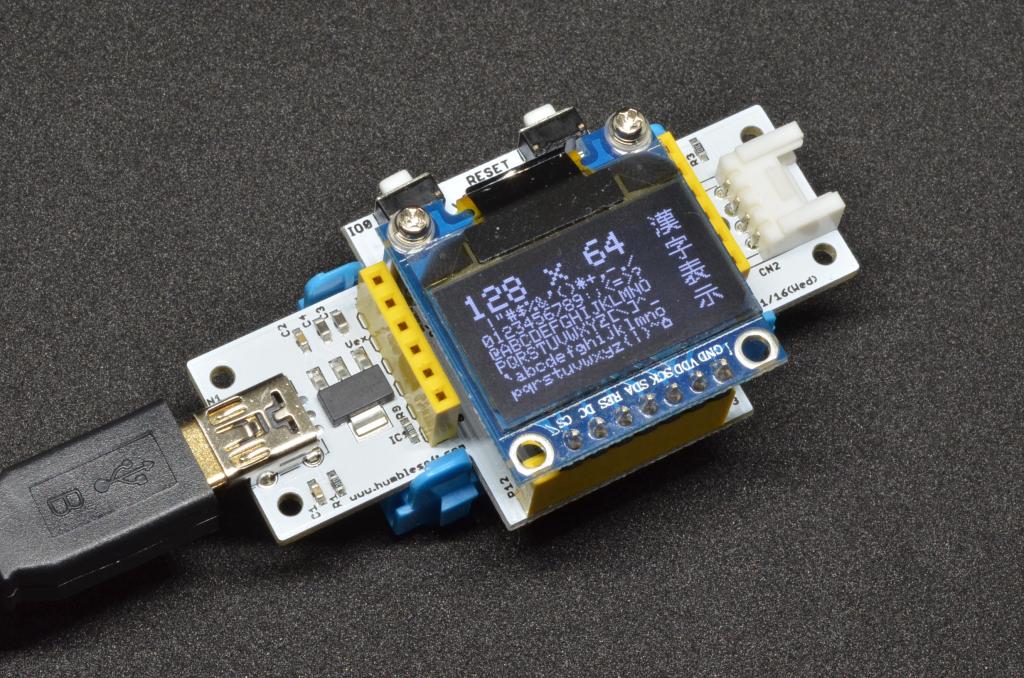

  • テストプログラム書込み済の状態で出荷しますので、
    • OLEDを接続すれば何らかの表示がされるはずです。
    • OLEDを接続しないと、電源を接続しても目に見える変化はありません。

プログラムの開発

プログラム書込み方法

  • 開発したプログラムの書き込みは、HSES-PROG あるいは FTDI USBシリアル変換アダプター 等のTTLレベルのUSBシリアル変換アダプタで行えます。
    • HSES-PROG を使用する場合は、取り付けて、Arduinoでファームウェア書き込みを行うだけでプログラムを書き込めます。
    • TTLレベルUSBシリアル変換アダプタで書き込む場合は、以下の作業が必要です。
      • 接続を行う
      • IO0スイッチを押した状態でRESETを行いファームウェア書き込みモードに移行
      • Arduinoからファームウェア書き込みを行う。
    • 詳しくはHSES-NODE/USBシリアル変換アダプタで書き込む方法をご覧ください

Grove Wrapperの取り付け、取り外し

  • Grove Wrapperを使用すると基板をいろんなところに固定することができます。

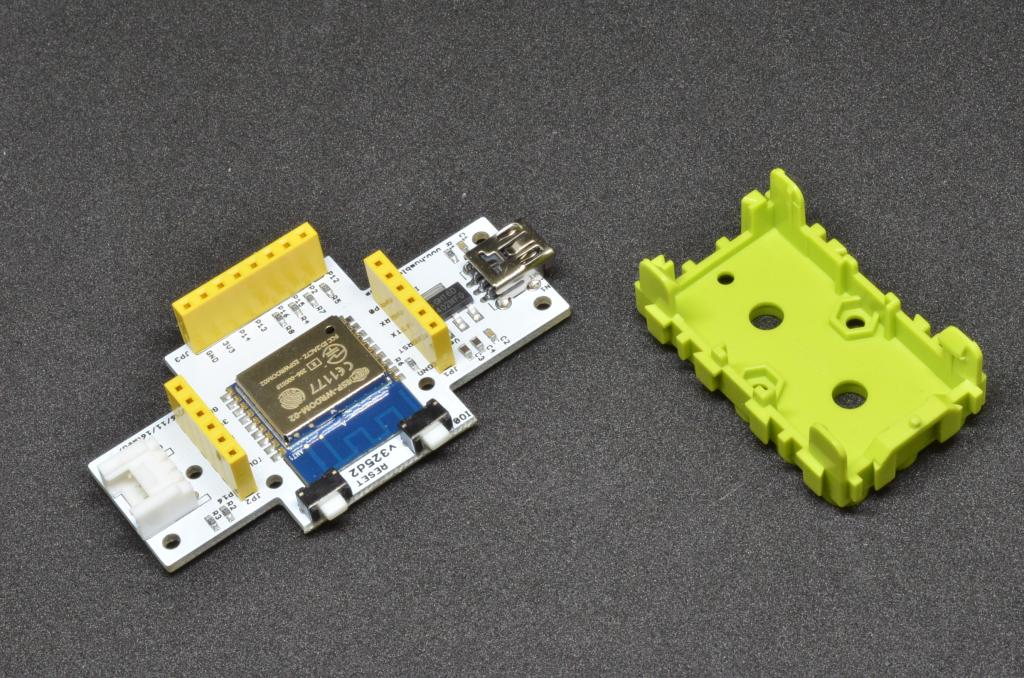

  • 基板をGrove Wrapperに固定するには

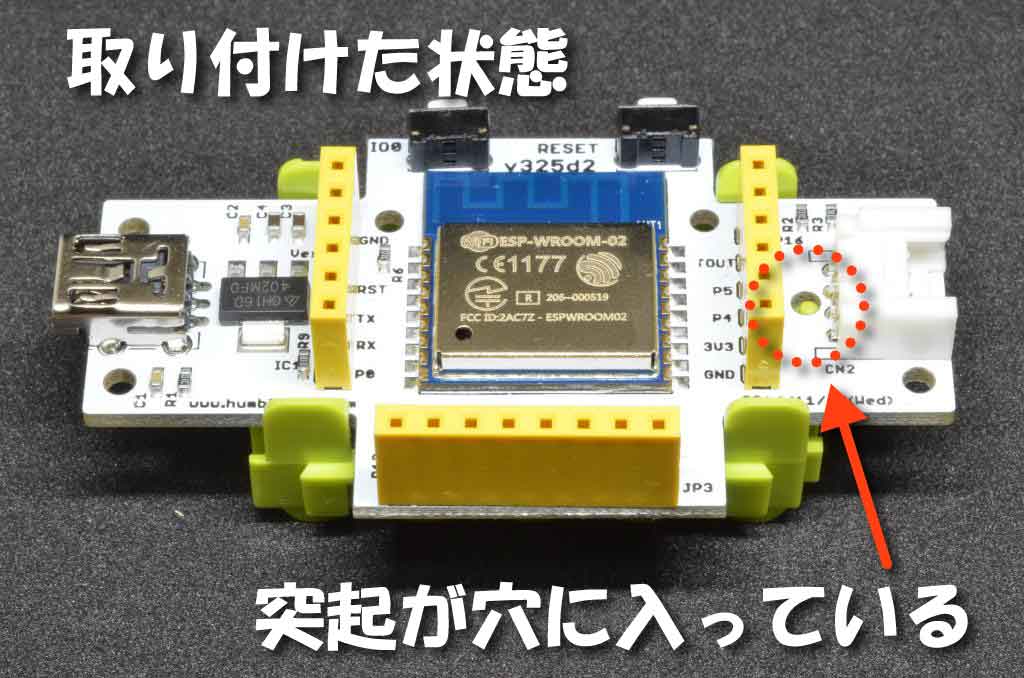

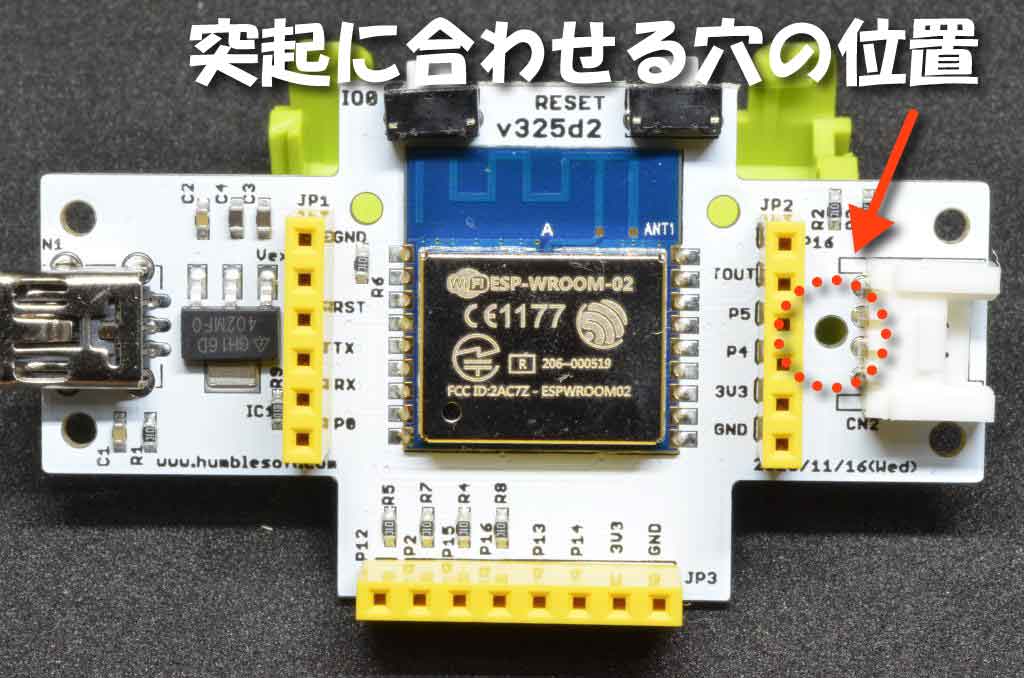

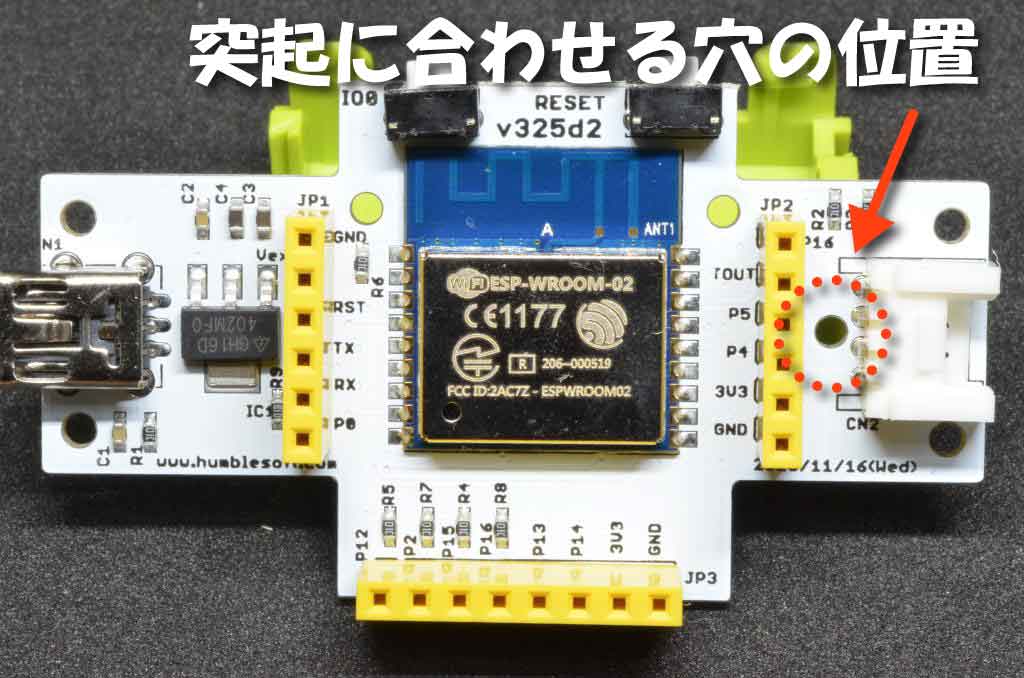

    • Grove Wrapperの突起の位置と基板の穴の位置を合わせ
    • Grove Wrapperに基板を軽く押し込みます。

161227b4m.jpg 161227b8m2.jpg 161227b9m.jpg

  • Grove Wrapperから基板の外し方

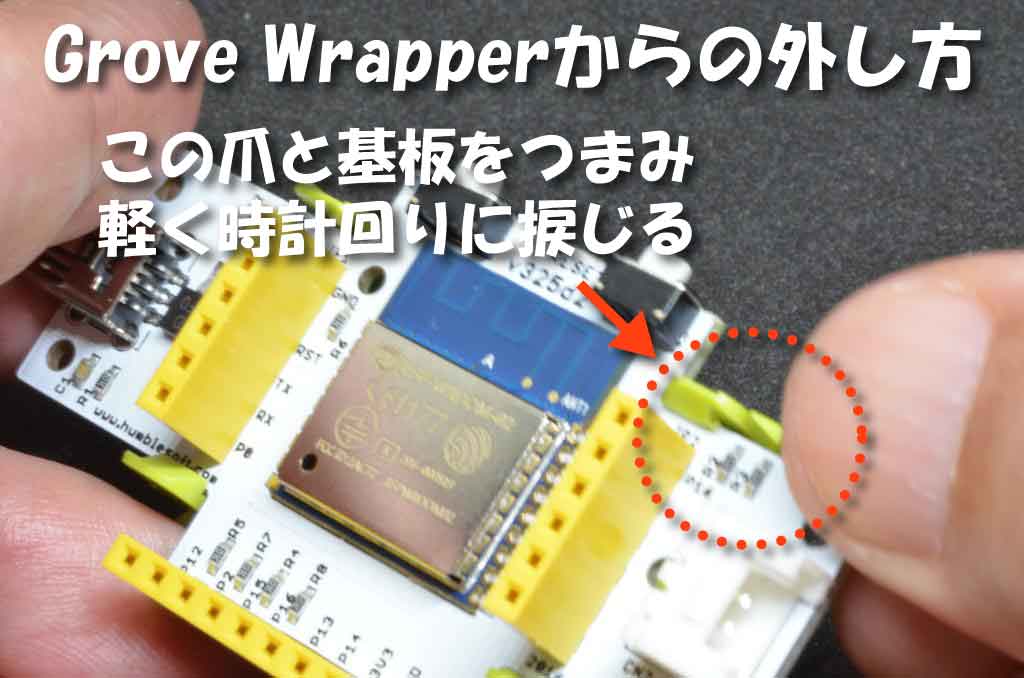

  • Grove Wrapperの引掛りがある爪(4本中対角の2本)を外側に押しながら、基板を浮かせると外れます。
  • HSES-NODEの場合、左の写真のように爪と基板をつまみ、かるく時計回りに捩じってやると外れます。
