HSES-NODEにUSBシリアル変換アダプタでプログラム書き込む方法 †

• HSES-PROGを使用して書き込む方法もあります。

準備 †

以下のものを用意します。

• USBシリアル変換アダプタ(TTLレベル出力)
  • (参考)FTDI USBシリアル変換アダプター Rev.2 - スイッチサイエンス

• ジャンパワイヤー オス-オス 4本
  • (参考) ジャンパワイヤ(オス～オス) - スイッチサイエンス

接続 †

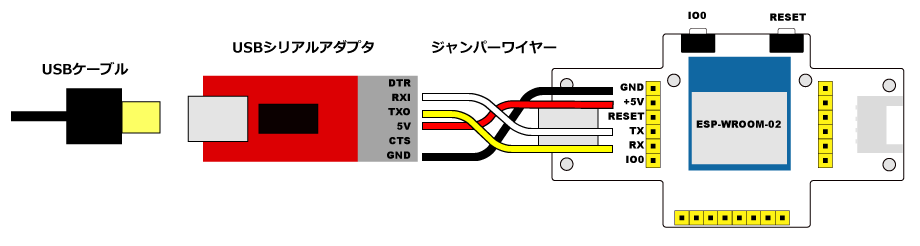

• ジャンパワイヤー等で USBシリアル・アダプタとHSES-NODEとの結線を行います。
  • USBシリアル側 : HSES-NODE側
  • GND - GND
  • 5V - 5V
  • RXI - TX
  • TXO - RX

• USBシリアル・アダプタ側に同じ信号名の端子が無い場合には、同じ機能の端子に接続してください。
• USBシリアル・アダプタから5Vを供給できない場合は、5Vの接続を外し、HSES-NODEに直接USBケーブルで給電してください。

ファームウェア書き込みモードにする †

• HSES-NODEの IO0スイッチを押した状態で、RESETスイッチを押してください。
  • RESETスイッチを離す瞬間、IO0スイッチが押されている必要があります。
• これで HSES-NODEはファームウェア書き込みモードに入ります。

ファームウェア書き込み †

• Arduino-IDEのファームウェア書き込みボタンを押し、ファームウェアを書き込みます。

使えそうな USBシリアル変換アダプタ †

• FTDI USBシリアル変換アダプター Rev.2 - スイッチサイエンス
  • 5Vモードで使用
• FTDI USBシリアル変換アダプター(5V/3.3V切り替え機能付き) - スイッチサイエンス
• FT232RL搭載小型USB-シリアルアダプタ 5V - スイッチサイエンス
• ＦＴ－２３２ＲＱ　ＵＳＢシリアル変換モジュール: 半導体 秋月電子通商 電子部品 ネット通販
• ＦＴＤＩ　ＵＳＢ・シリアル変換ケーブル（５Ｖ）: 半導体 秋月電子通商 電子部品 ネット通販

注意が必要なUSBシリアル変換アダプタ †

• FT232RL搭載小型USB-シリアルアダプタ 3.3V - スイッチサイエンス
• ＦＴＤＩ　ＵＳＢ・シリアル変換ケーブル（３．３Ｖ）: 半導体 秋月電子通商 電子部品 ネット通販
