Grove Wrapperの使い方

概要

  • Grove Wrapperは Seeed Studio社 の製品です。
  • 対応した形状の小型基板を固定することができます。
    • 小型基板の固定という問題に、安価で効果的な解決方法を提供してくれます。

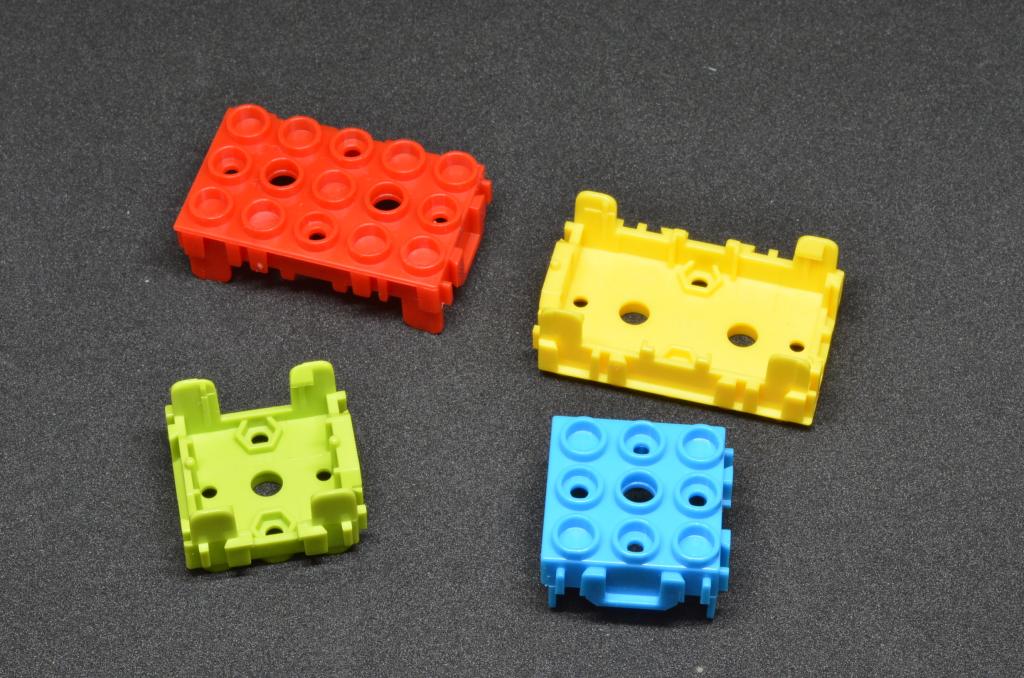

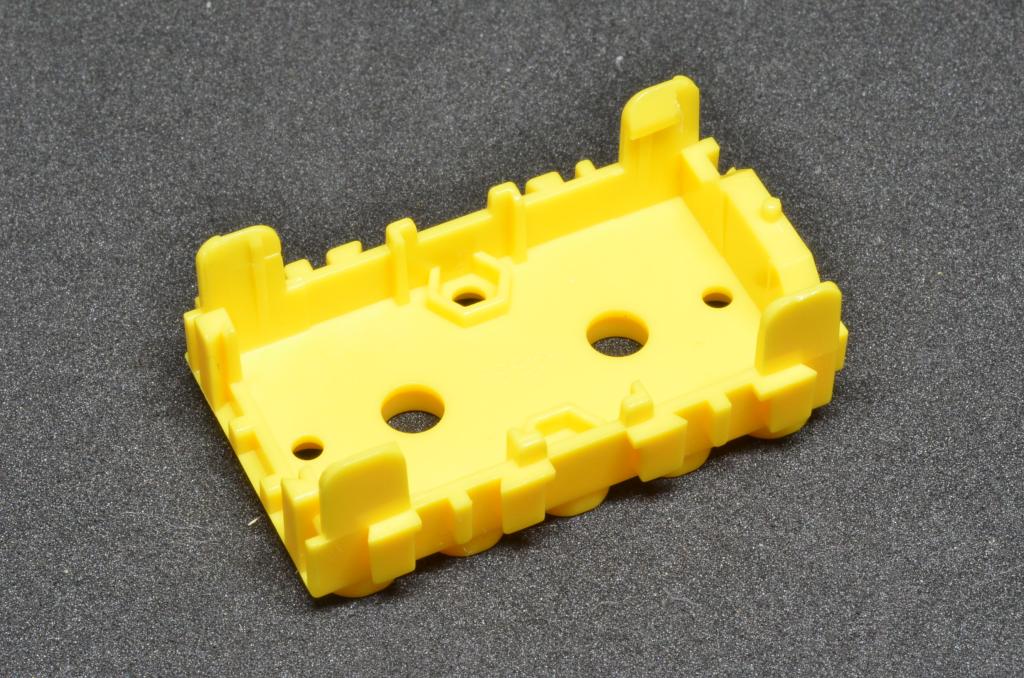

写真

161227b3.jpg 161227c6.jpg 161227c7.jpg

固定方法

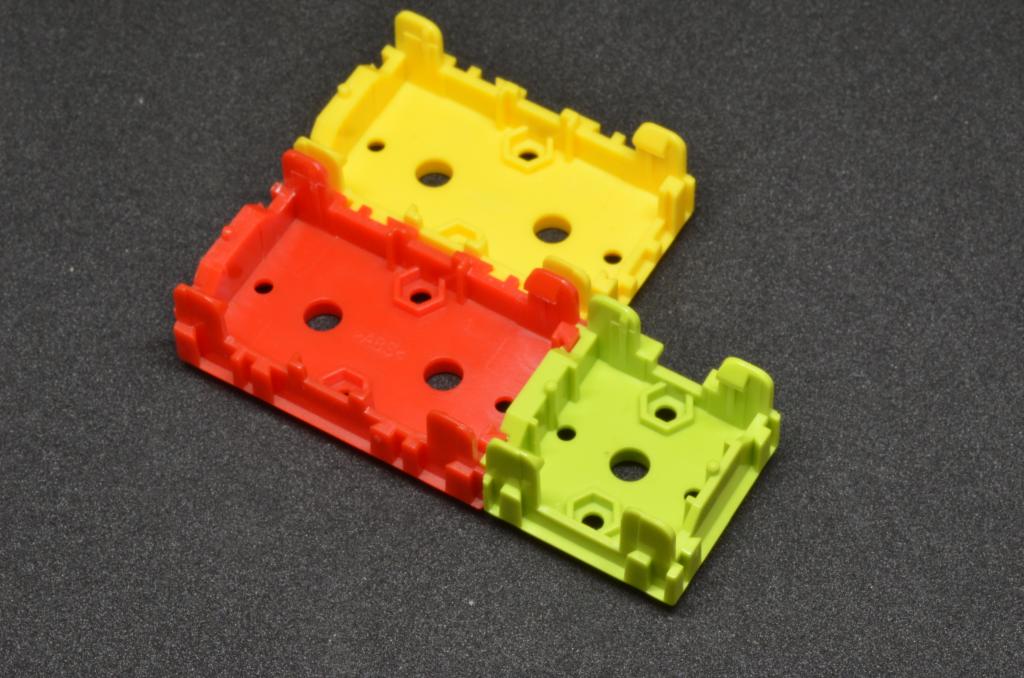

Grove Wapper同士を結合

  • Grove Wapper同士を嵌め合わせ、結合することができます。

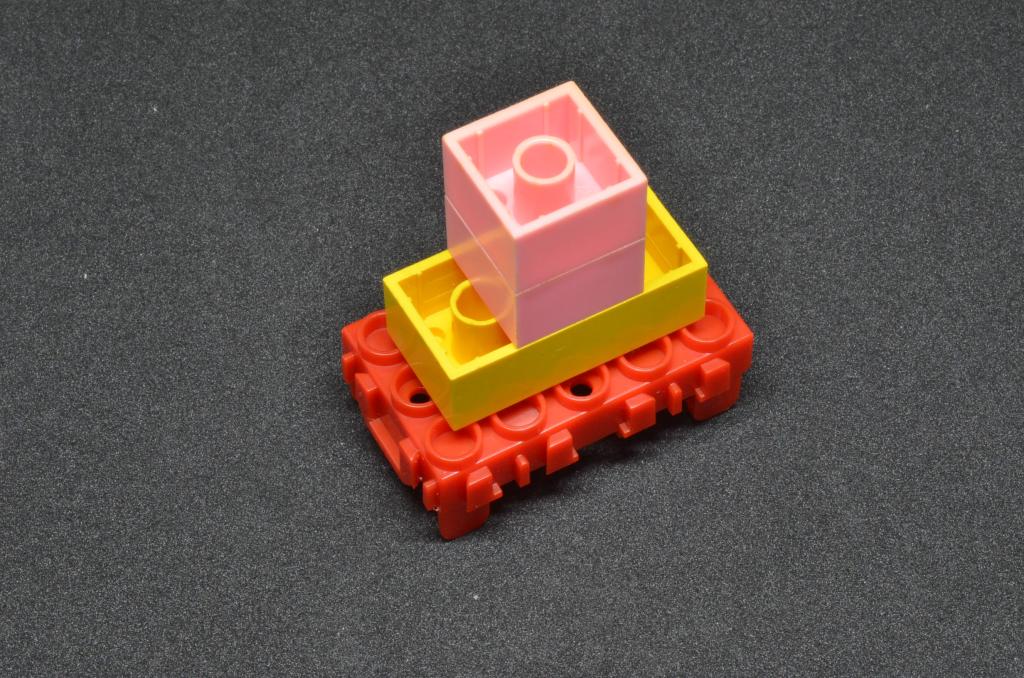

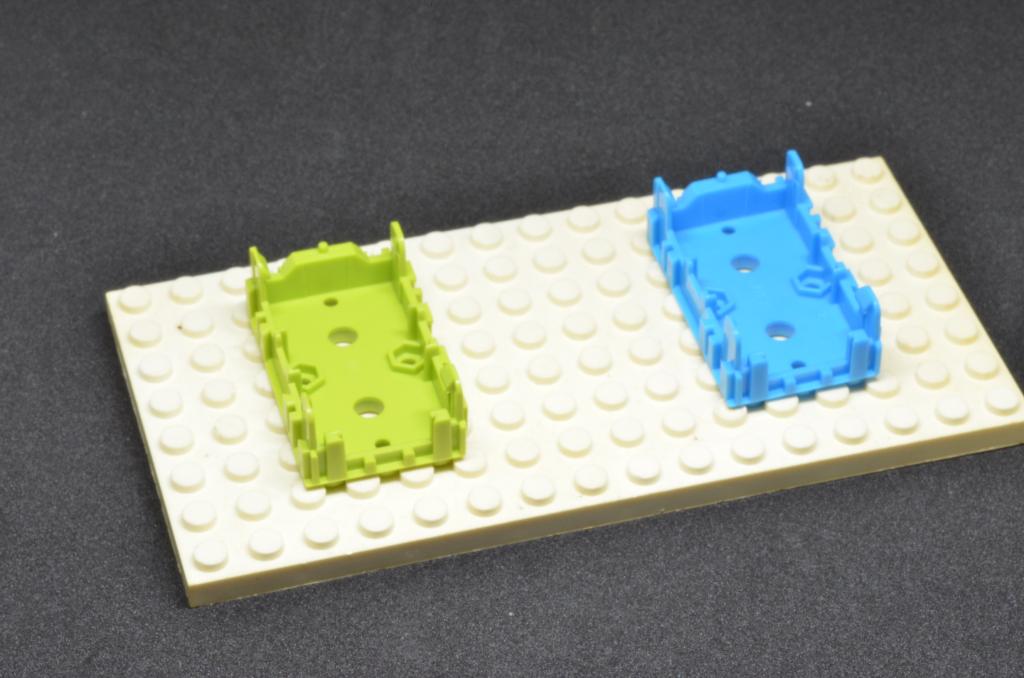

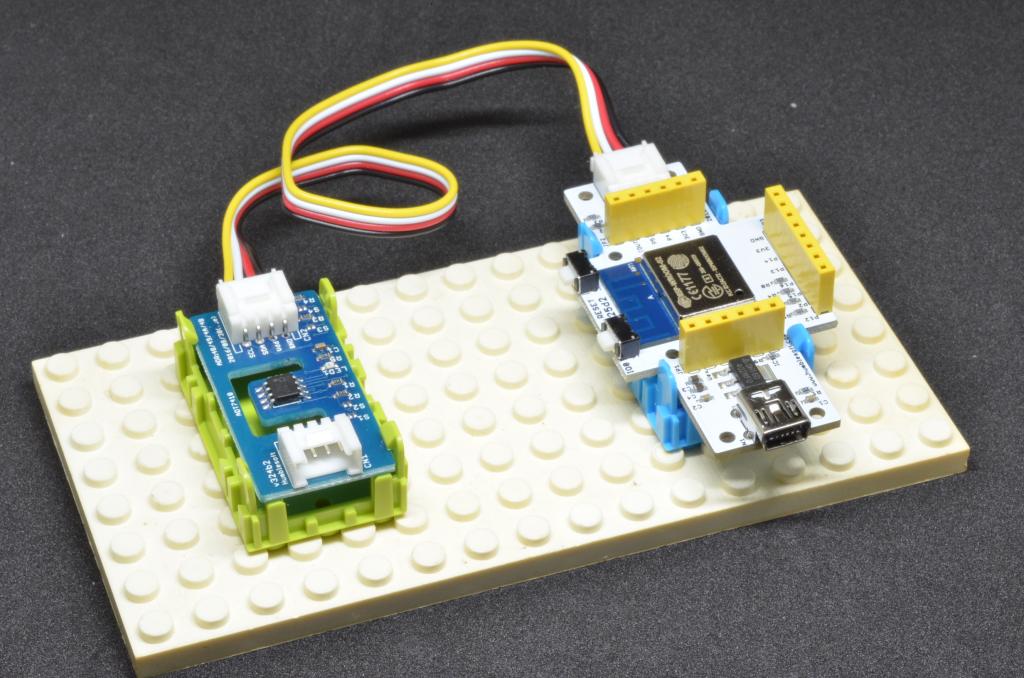

レゴブロックに固定

  • Grove Wapperにはレゴ・ブロックと結合できる突起がついています。
  • これでレゴ・ブロックに固定することができます。

161227d7.jpg 161227d8.jpg 161227e1.jpg

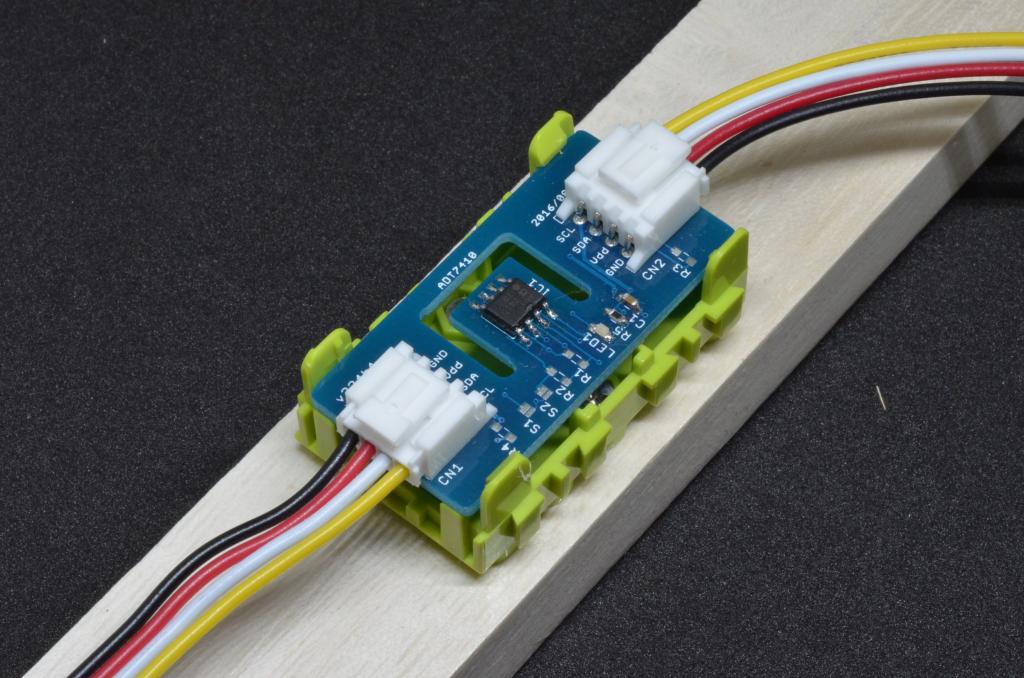

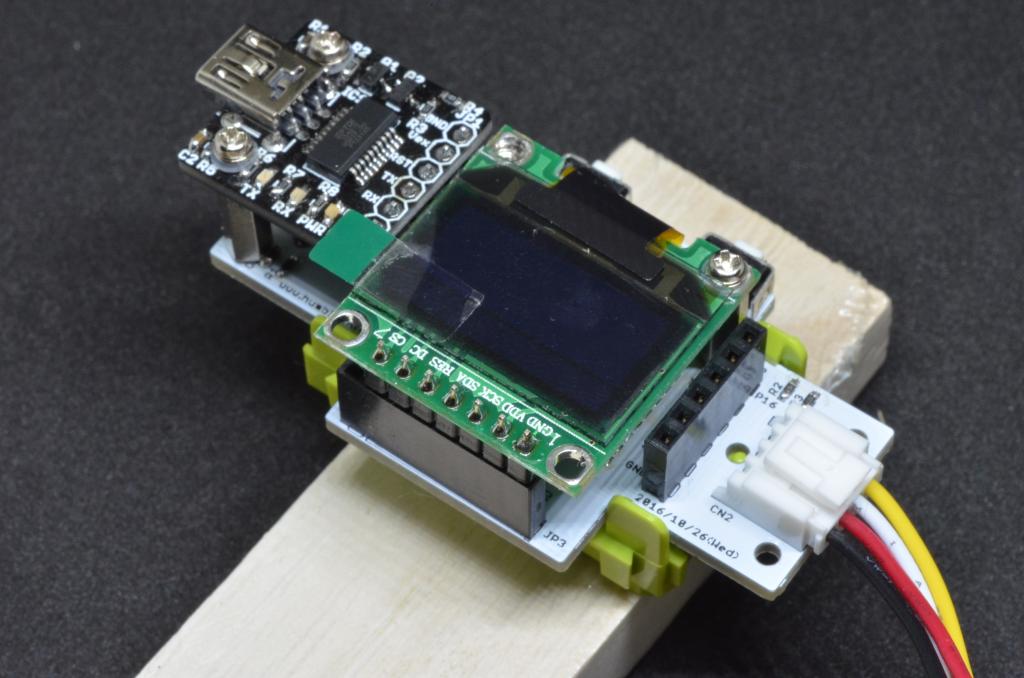

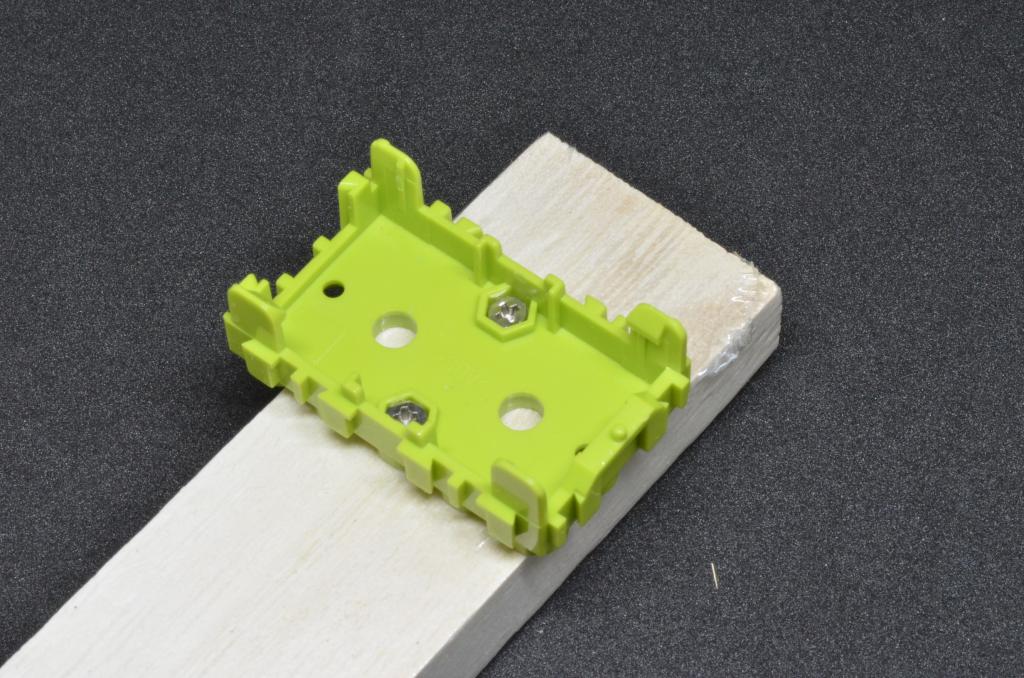

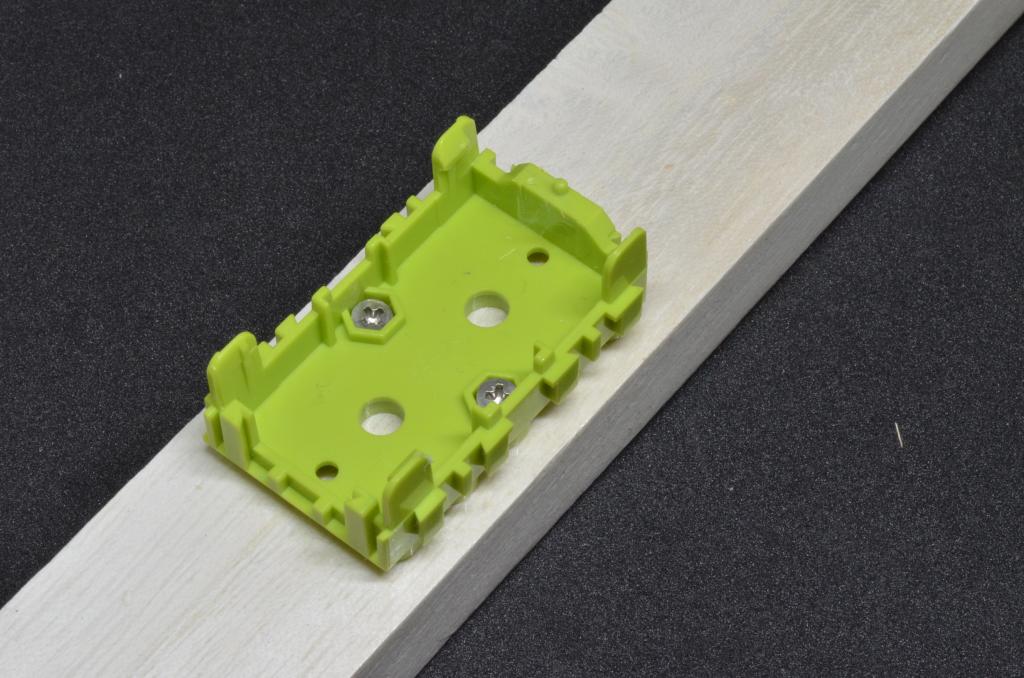

木ネジで固定

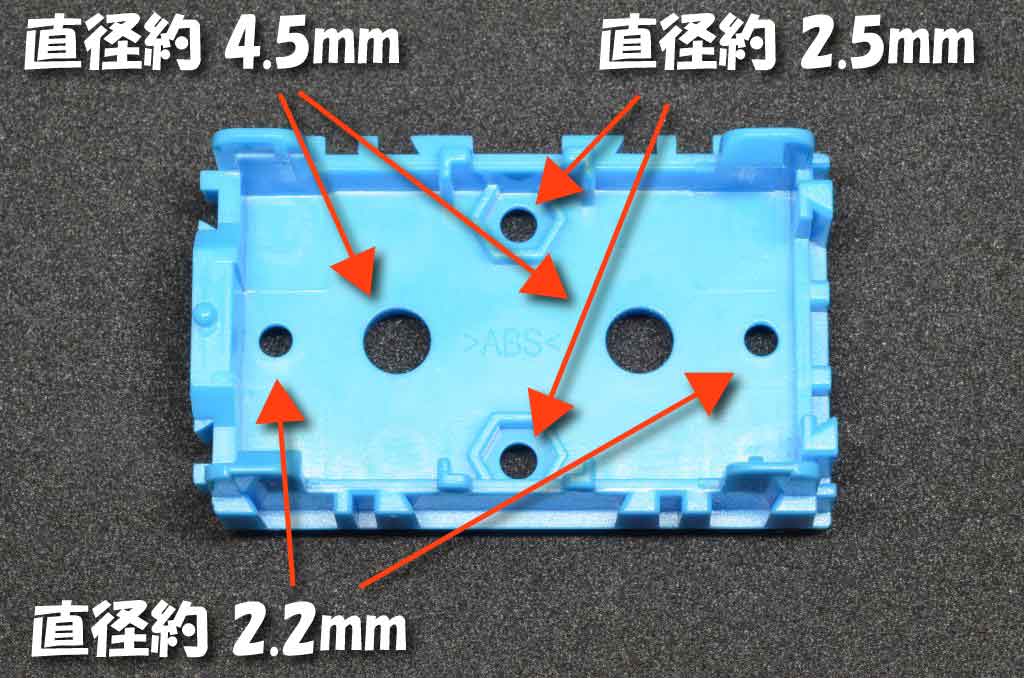

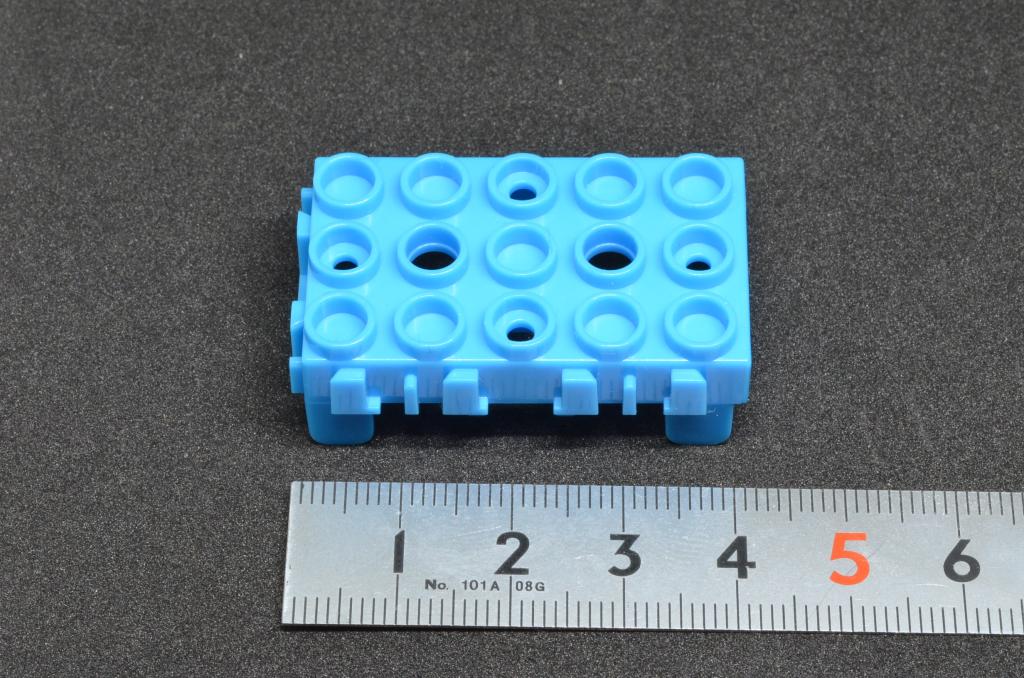

  • Grove Wrapperには 直径4.5mm, 2.5mm, 2.2mmの穴が2個づつ開いています。
  • これらの穴を利用して、木ネジ等で固定することができます。

161227f1.jpg 161227f2.jpg 161227f4.jpg 161227f5.jpg

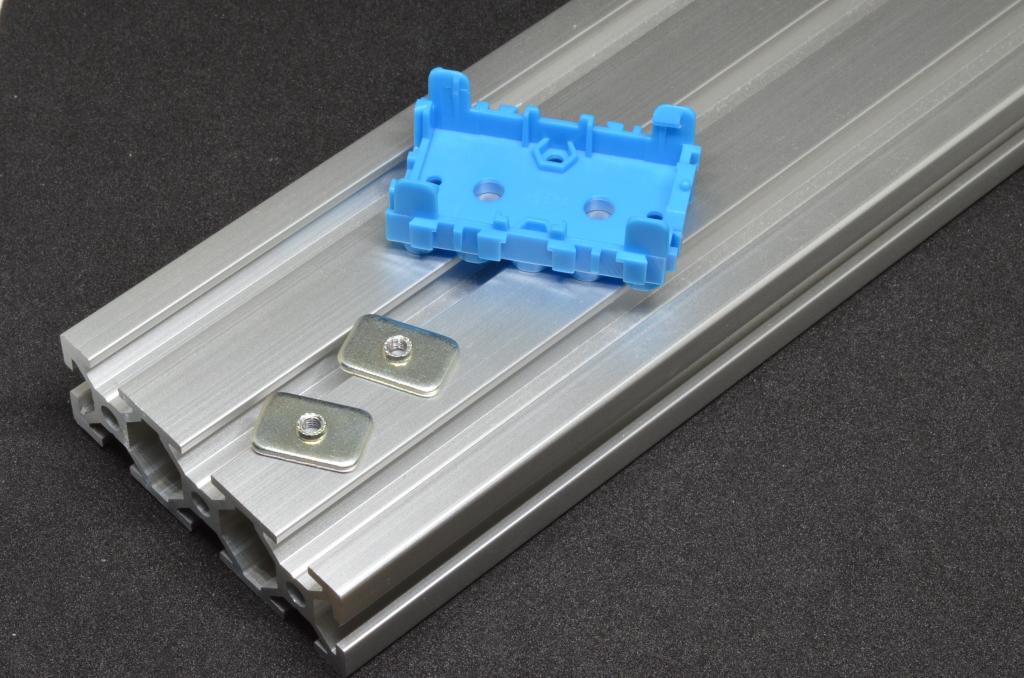

ネジで固定

  • ネジで固定することもできます。

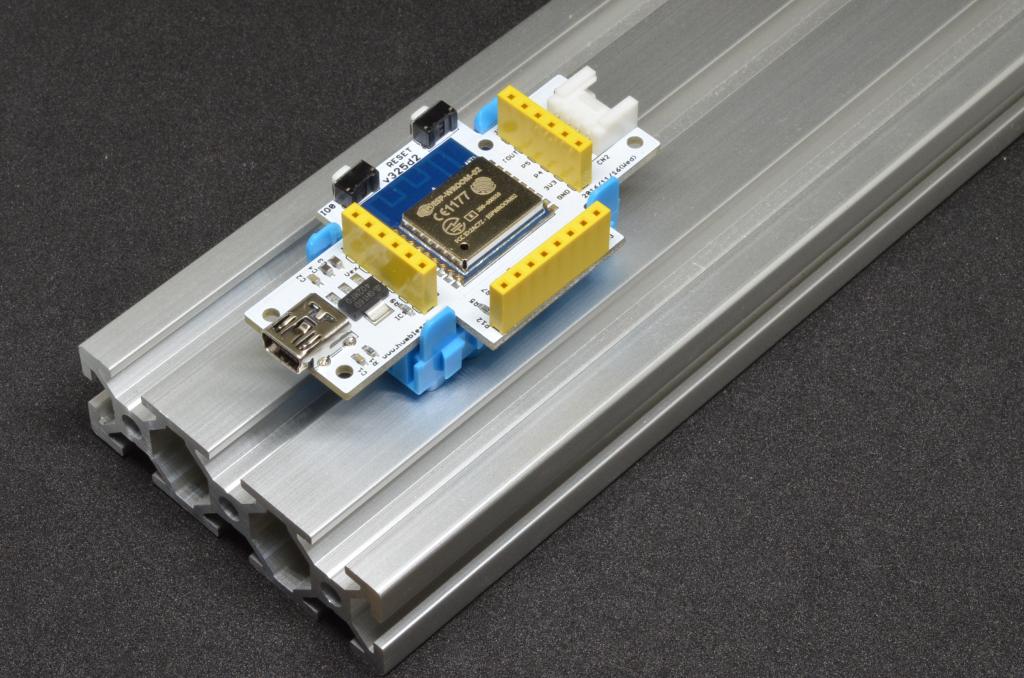

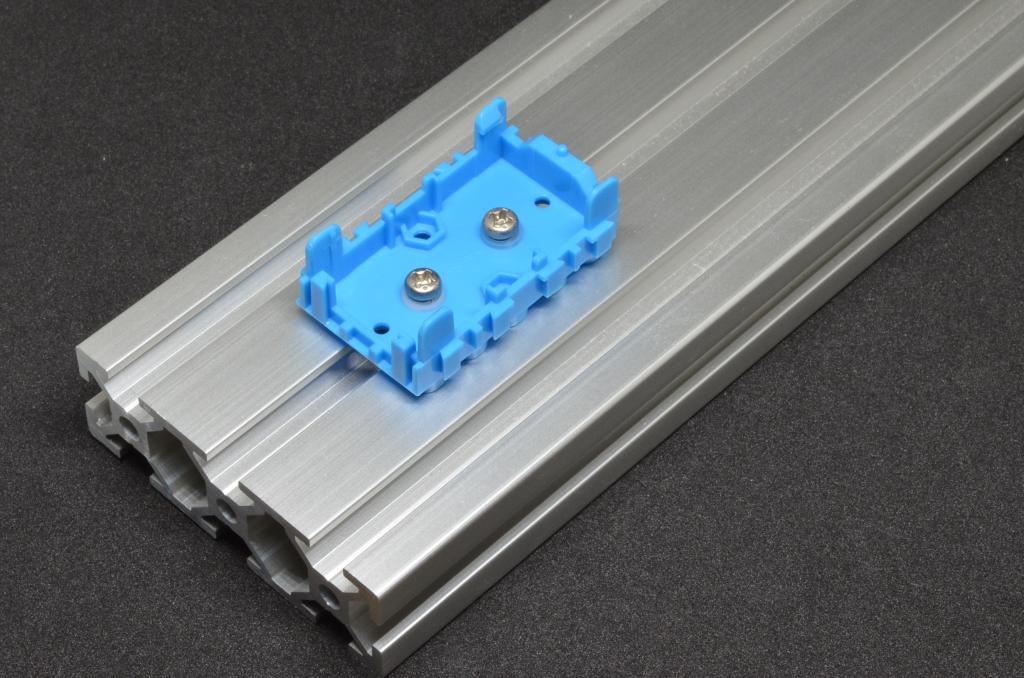

  • 下の写真は、アルミフレームに3mmのネジで固定した例です。

161227g1.jpg 161227f9.jpg 161227g0.jpg

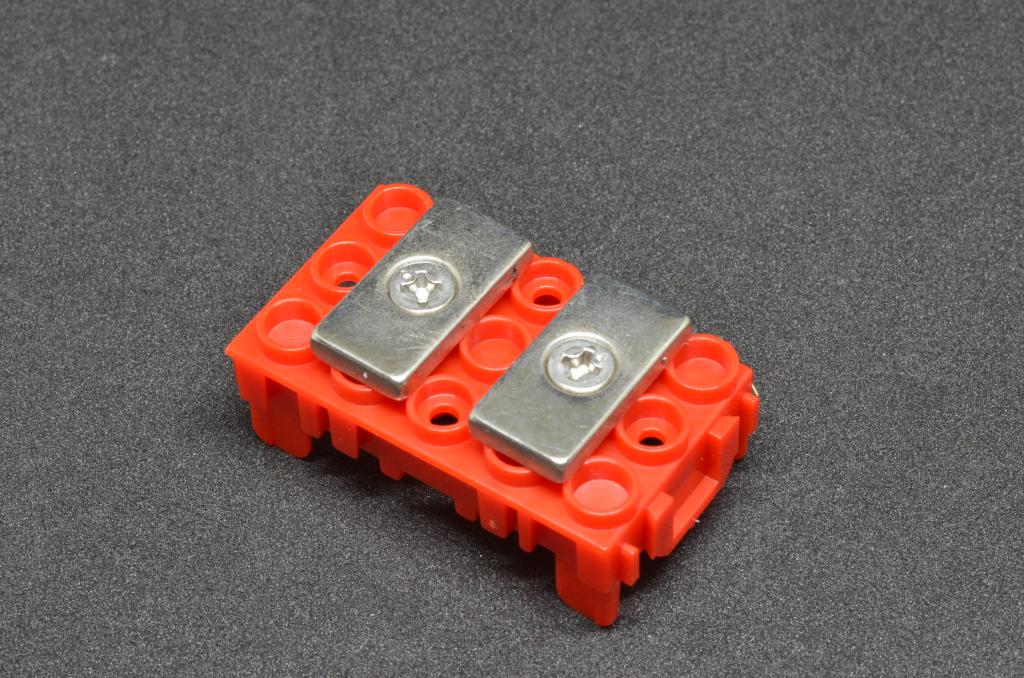

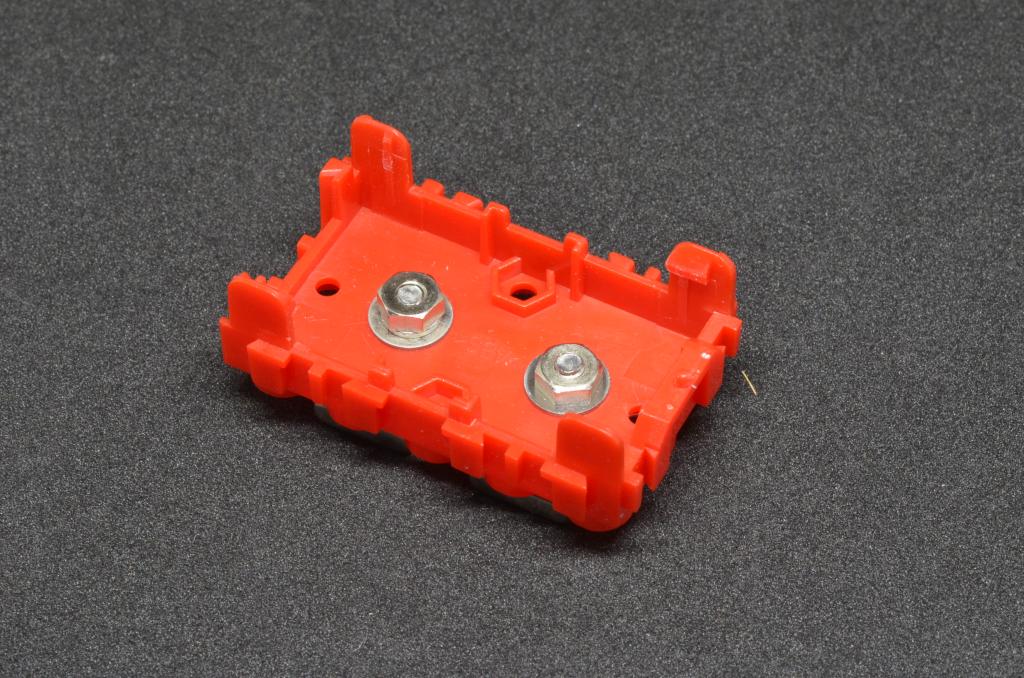

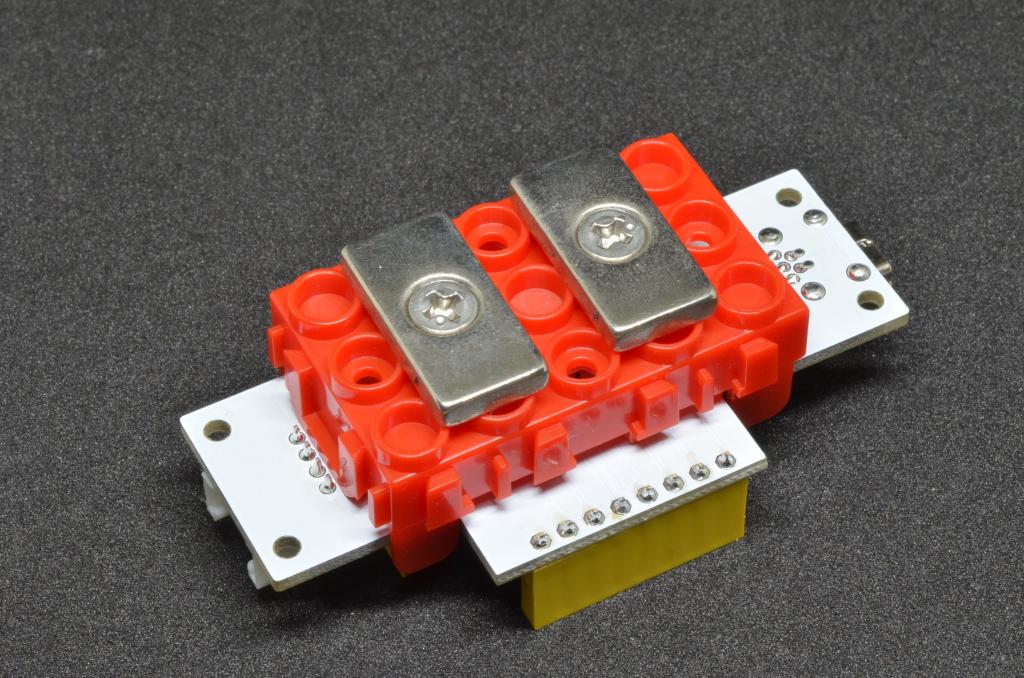

磁石で固定

  • ネジで磁石を固定することもできます。
  • 下の写真では、「ネオジウム磁石 20×10×3 M3皿ねじ穴」を2個ネジで取り付けています。
  • スチール製の家具等に強力に固定できます。

161227g3.jpg 161227g2.jpg 161227g5.jpg
