HSES-NODE-OLED技術資料 †

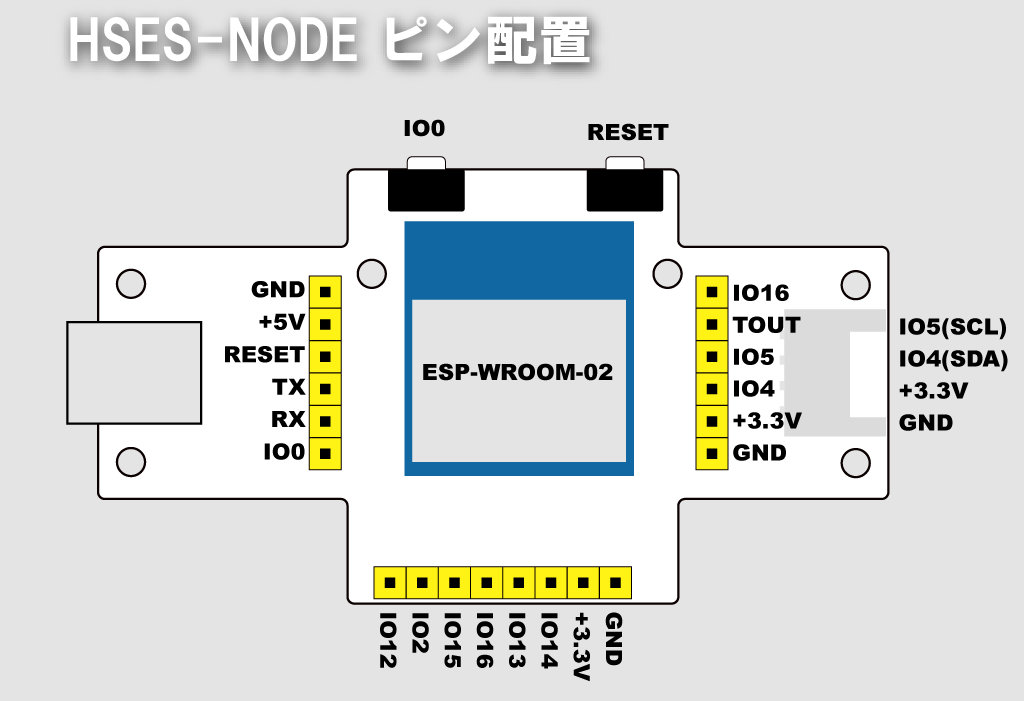

ピン配置 †

OLED
- RST - IO16
- DC - IO15
- CS - IO2

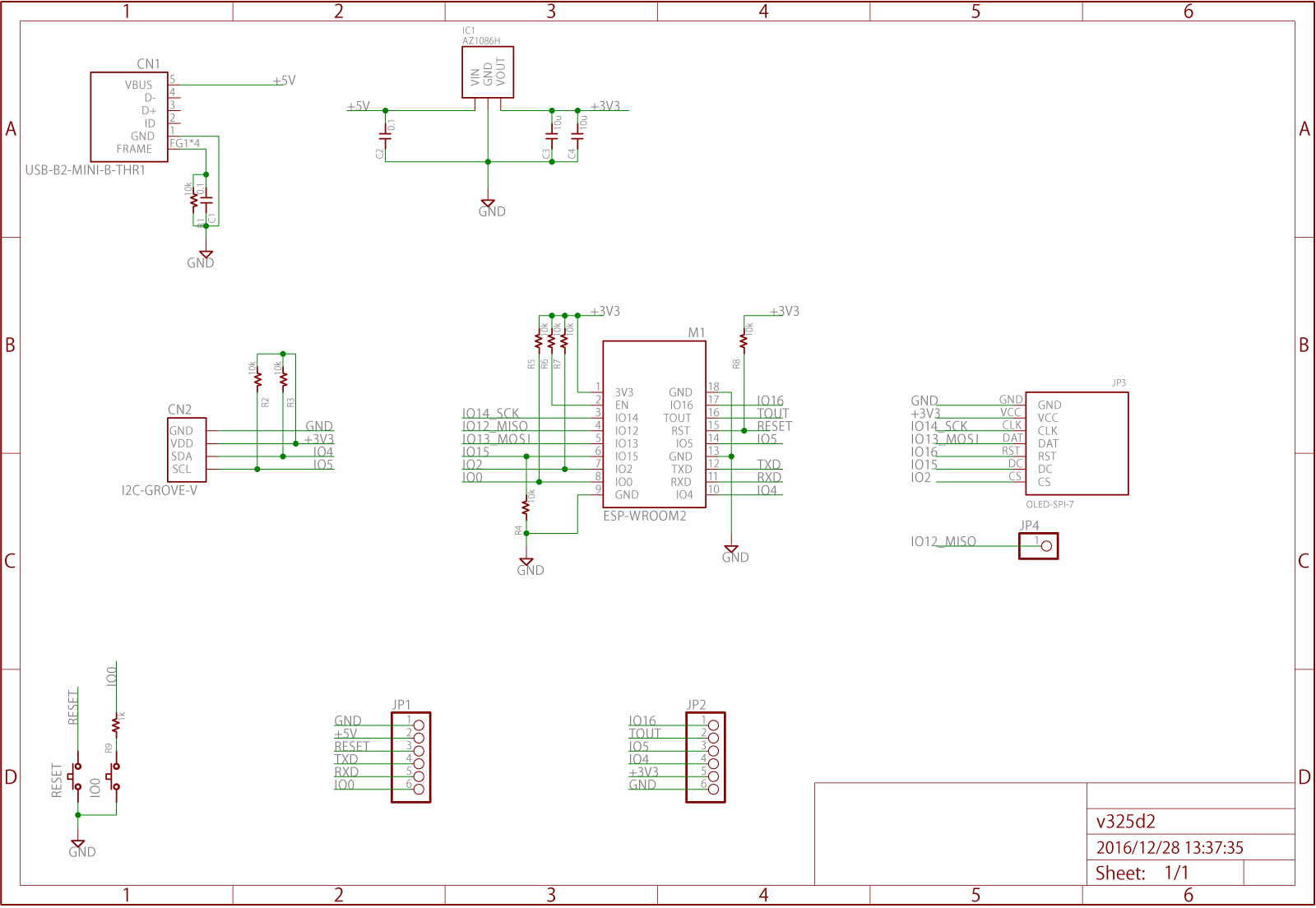

回路図 †

PDFファイル HSES-NODE-schematic.pdf

OLED情報 †

使用コントローラ SSD1306

Adafruitの同等製品(元ネタ？）
- Monochrome 0.96 128x64 OLED graphic display ID: 326 - $19.50 : Adafruit Industries, Unique & fun DIY electronics and kits

Arduinoのライブラリ
- adafruit/Adafruit_SSD1306
- h-nari/Humblesoft_SSD1306
  - Adafruitのライブラリを拡張、漢字表示機能など

添付ファイル:

v325_pins.png 1426件 [詳細]

HSES-NODE-schematic.png 1656件 [詳細]

HSES-NODE-schematic.pdf 1689件 [詳細]
