HSRP-FANB/OLED

HSRP-FANB使用説明書

OLED †

• 秋月電子その他で安価で販売されている I2C接続 0.96インチ　128x64 OLED を搭載できます。
• 小型、高解像度、視認性の高い表示が可能です
• 各種ライブラリがネット上で公開されています

組み立て †

• HSRP-FANB部品表
• 4P ピンソケットをはんだ付けし、OLEDを差し込んでください

スペーサ †

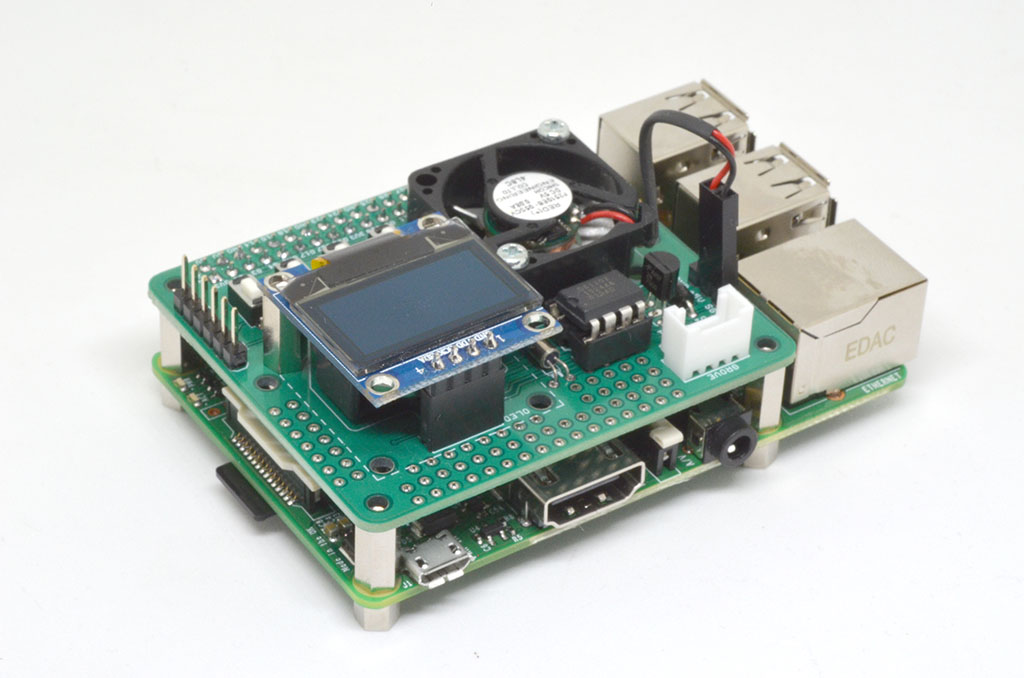

• ピンソケットだけで、OLEDがグラグラして気になるという場合は、 M2 x 11 のスペーサ を取り付けると支えになります。
• M2.6のスペーサも取付可能ですが、ネジを締めると、ネジがOLEDのガラスにかかり、ガラスが斜めになってしまうので、M2.6の場合、ネジは締められません。

ソフトウェア †

• OLEDにはSSD1306というコントローラが搭載されており、SSD1306に対応した ライブラリが各種公開されています。

• 使い易いPythonのライブラリ
  • Adafruit_Python_SSD1306

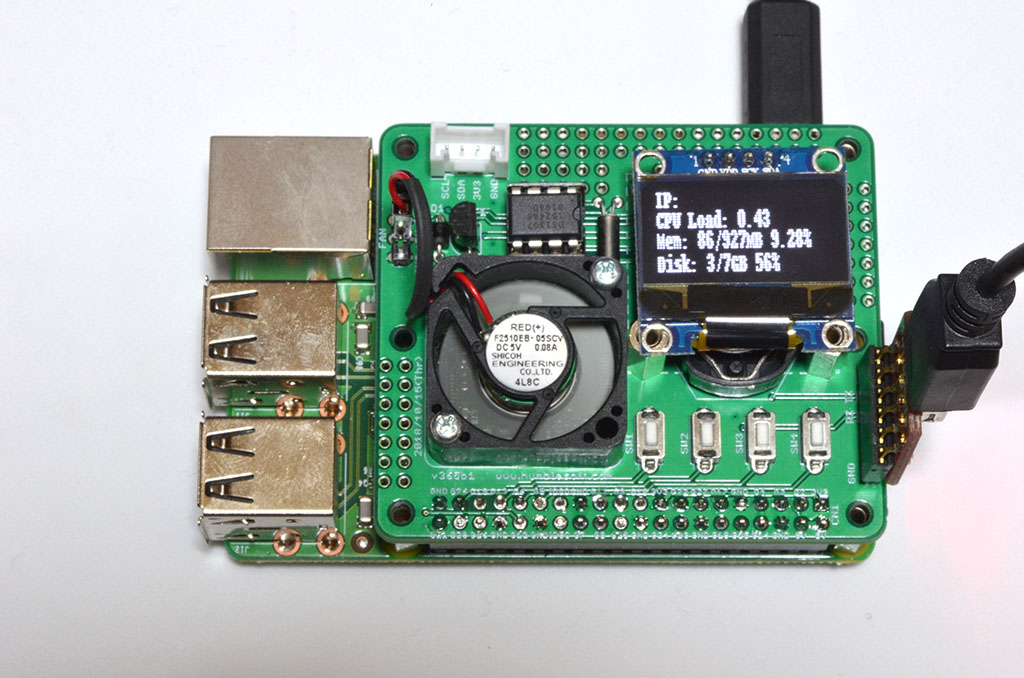

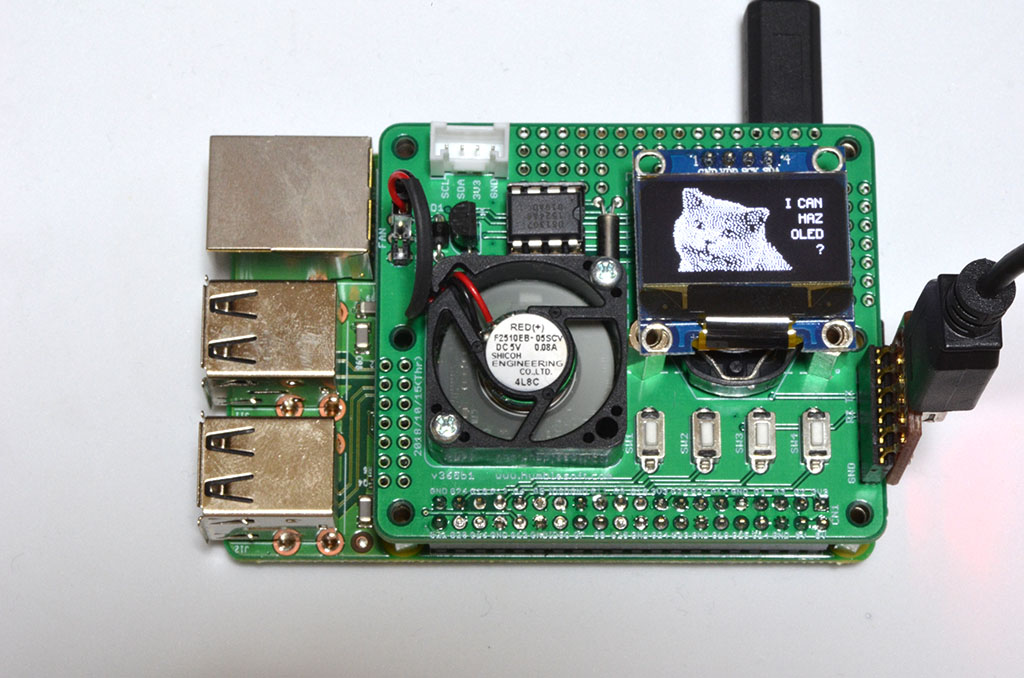

  • 下の写真は同ライブラリ examples/stats.py, image.pyの実行例



• 英文ですがAdafruitのページが情報が整っています。
  • Overview | SSD1306 OLED Displays with Raspberry Pi and BeagleBone Black | Adafruit Learning System

• ネットで検索すれば、さらに情報が見つかります
  • raspberry pi oled i2c - Google 検索
