HSES-LMC1 使用説明書 †

内容物 †

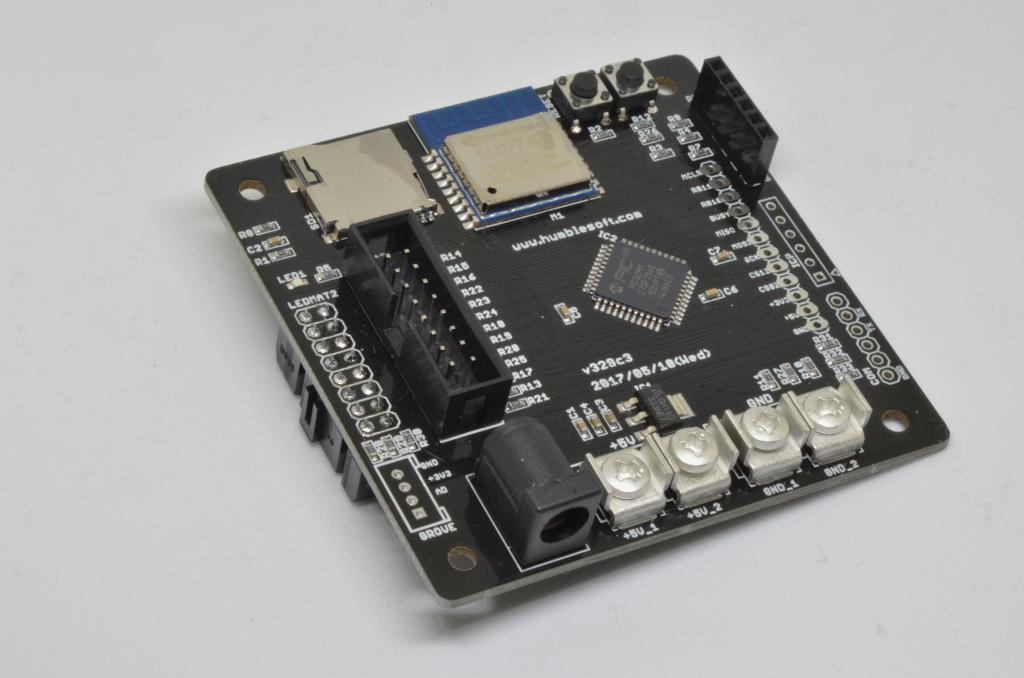

• HSES-LMC1ボード本体

他に必要なもの †

• LEDモジュール(電源ケーブル、データケーブル付属）
  • LEDモジュール/ HSES-LMC1/ 製品情報/ ハンブルソフト 参照
• 5V電源
  • 電源/ HSES-LMC1/ 製品情報/ ハンブルソフト 参照

• USBシリアル・アダプタ
  • HSES-PROG/ 製品情報/ ハンブルソフト
  • プログラムの書込に使用します。

接続 †

• HSES-LMC1 と LEDモジュール、5V電源を接続します。
• HP 接続/ HSES-LMC1/ 製品情報/ ハンブルソフト 参照

電源投入 †

• 接続後、5V電源の電源をAC100Vに接続するなどして、電源を投入して下さい。
• 電源が入った状態で、5VのDCプラグをHSES-LMC1のDCジャックに指すと、過電圧が印加され、故障の原因となる可能性があります。

Arduinoインストール †

• ESP8266 Arduinoのインストール 参照

サンプルプログラムを書き込む †

githubから以下のライブラリをインストールしてください。

• https://github.com/h-nari/Humblesoft_LedMat

今後も更新が予想されますので、git cloneでのインストールがお勧めです。

• (参考) Arduinoライブラリのインストール
  • 上記ページではzipファイルからのダウンロードしか説明してありません。すみません。zipファイルでダウンロードしても更新が面倒なだけで、同じように使えます。

このライブラリを使用するには、以下のライブラリが必要です。 同様にインストールしてください。

• https://github.com/h-nari/Fontx
• https://github.com/h-nari/Humblesoft_GFX
• https://github.com/adafruit/Adafruit-GFX-Library

ライブラリをインストールできると、Arduinoのメニュー、ファイル→スケッチの例の下の方に、Humblesoft_LedMatのスケッチの例が追加されます。

プログラムを書き込む †

HSES-LMC1にプログラムを書き込む方法を御覧ください。

プログラムを作成する †

プログラムの作り方については、以下の文書を用意しています。

• HSES-LMC1のプログラミング

不明な点、説明が足りない点などあれば、ハンブルソフト・サポート掲示板で質問して下さい。
