HSES-LMC1にプログラムを書き込む方法

HSES-LMC1 使用説明書

HSES-LMC1にプログラムを書き込む方法 †

HSES-PROGを使用する方法 †

• 専用のUSBシリアル変換モジュール HSES-PROG という製品を用意しています。
  • HSES-PROG使用説明書
  • Amazon | ESP8266プログラム書込みアダプター

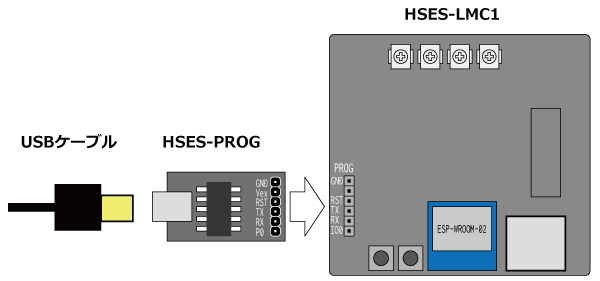

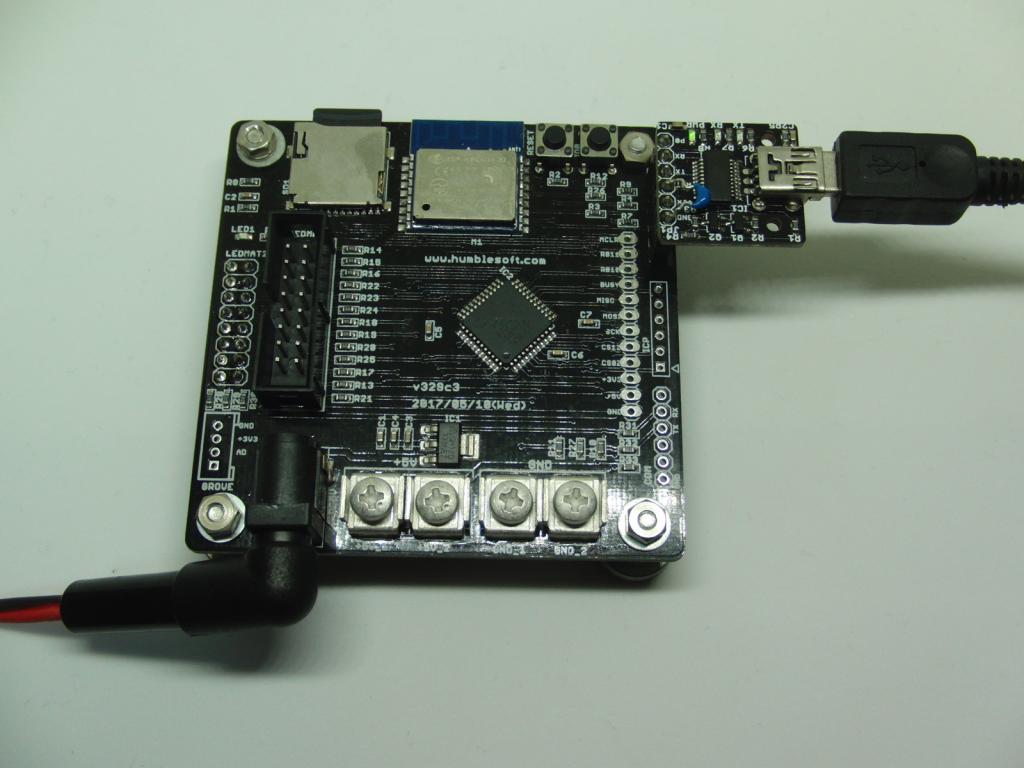

• 右の写真のように HSES-PROGをHSES-LMC1のPROG ピンソケットに差し込んで下さい。
• Arduino-IDEのメニューで ツール → Reset Method → "nodemcu" を選択します。
• Arduino-IDEで「マイコンボードに書き込む」を行うと、自動的にファームウェア書込モードに移行し、プログラムの書込が行なえます。
• USBシリアルモジュールからの給電は行なわれません。プログラム書込時にはDCジャックから電源を供給する必要があります。

市販USBシリアル・変換ボードを使用する方法 †

• Arduino用などの一般のUSBシリアル変換モジュールでHSES-LMC1にプログラムを書き込むこともできます。

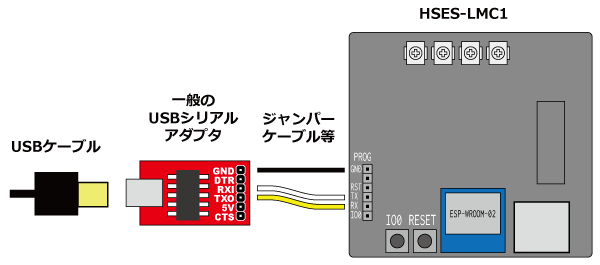

• ジャンパワイヤー等で USBシリアル・アダプタとHSES-NODEとの結線を行います。
  • USBシリアル側 : HSES-NODE側
  • GND - GND
  • RXI - TX
  • TXO - RX
• USBシリアル・アダプタ側に同じ信号名の端子が無い場合には、同じ機能の端子に接続してください。

• プログラム書き込みモードにする
  • 市販のUSBシリアルアダプタを使用する場合、スイッチの操作でプログラム書き込みモードに移行するひつようがあります。

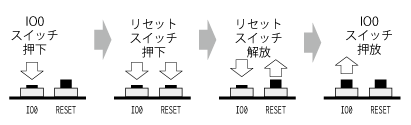

  • HSES-NODEの IO0スイッチを押した状態で、RESETスイッチを押してください。
    • RESETスイッチを離す瞬間、IO0スイッチが押されている必要があります。
  • これで HSES-NODEはプログラム書き込みモードに入ります。

プログラム書き込み †

• Arduino-IDEのプログラム書き込みボタンを押し、プログラムを書き込みます。

使えそうな USBシリアル変換アダプタ †

• 超小型ＵＳＢシリアル変換モジュール: 半導体 秋月電子通商 電子部品 ネット通販
• ＦＴ－２３２ＲＱ　ＵＳＢシリアル変換モジュール: 半導体 秋月電子通商 電子部品 ネット通販
• FTDI USBシリアル変換アダプター Rev.2 - スイッチサイエンス

• 参考: HSES-NODE/USBシリアル変換アダプタで書き込む方法
