WeatherStationDemoのインストール方法 †

概要 †

• WeatherStationDemoはESP8266_Weather_Stationライブラリのexamplesに含まれるプログラム

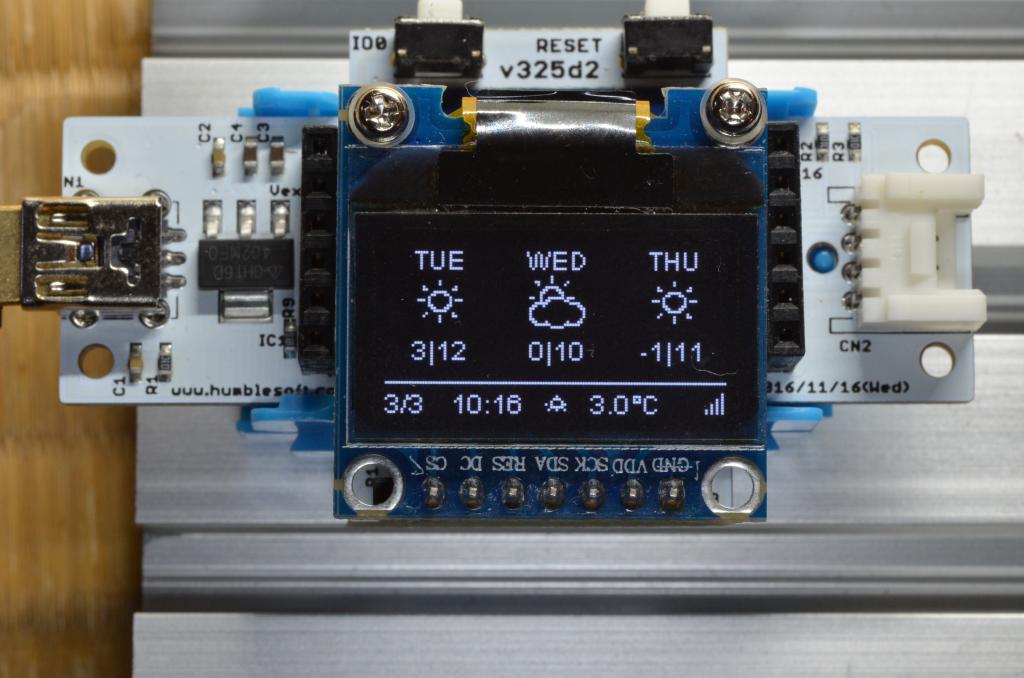

• 128x64dot モノクロOLEDに時刻、天気と気温、3日分の天気予報などを表示します。
• HSES-NODE-OLEDで動作させるための修正内容を説明します。

入手方法 †

• ESP8266 Weather Station ライブラリに付属します。
  • ライブラリマネージャからインストール可能です。
  • GitHubの下記ページからもダウンロード/git clone可能です。
    • squix78/esp8266-weather-station: New version of the ESP8266 Weather Station

• ライブラリがインストールできたら、Arduino-IDEのメニューバーから ファイル→スケッチの例→ESP8266 Weather Station→ WeatherStationDemo で開き、適当な場所に保存してください。

WeatherStationDemo/Extended/DSTの違い †

• よく似た名前の3つのサンプルスケッチがあります。
  • 中身も似てますので、おなじような修正で、それぞれ動かせます。
• 違いは
  • WeatherStationDemo: SSID/パスワードはプログラムに埋め込み
  • WeatherStationDemoExtended: SSID/パスワードはスマホ等で設定、画面下部の表示内容が増える
  • WeatherStationDemoExtendedDST: 表示が6面、温湿度センサーも接続?

Wunderground API keyの入手 †

• このプログラムを動作させるにはWunderground のAPI Keyが必要です。
  • Wunderground API keyの入手方法

プログラムの修正箇所 †

• WeatherStationDemoExtendedの例で説明します。

SSD1306WireをSSD1306Spiに †

• HSES-NODE-OLEDではSPI接続のOLEDを使用しているので、SSD1306WireをSSD1306Sp@iに変更します。
• 36行あたり

  -#include "SSD1306Wire.h"
  +#include "SSD1306Spi.h"

• 79行あたり

  -SSD1306Wire     display(I2C_DISPLAY_ADDRESS, SDA_PIN, SDC_PIN);
  +#define OLED_RST	16
  +#define OLED_DC		15
  +#define OLED_CS		 2
  +SSD1306Spi     display(OLED_RST, OLED_DC, OLED_CS);

時差、Wundergroundの設定 †

• 64行あたり

  -const float UTC_OFFSET = 2;
  +const float UTC_OFFSET = 9;

   // Wunderground Settings
   const boolean IS_METRIC = true;
  -const String WUNDERGRROUND_API_KEY = "API_KEY";
  +const String WUNDERGRROUND_API_KEY = "<取得したAPI_KEY>";
   const String WUNDERGRROUND_LANGUAGE = "EN";
  -const String WUNDERGROUND_COUNTRY = "CH";
  -const String WUNDERGROUND_CITY = "Zurich";
  +const String WUNDERGROUND_COUNTRY = "Jp";
  +const String WUNDERGROUND_CITY = "ご希望の都市名";

• どの都市名が使用できるかは、wundergroundの検索box/Search Locationsで検索してみるとわかります。

ThingSpeak関連処理の削除 †

• ThingSpeakを経由して室温湿度等を表示する機能があります。
• そのままですと、どこかの部屋の温度・湿度が表示されるだけなので削除します。
• 121行あたり

  -FrameCallback frames[] = { drawDateTime, drawCurrentWeather, drawForecast, drawThingspeak };
  -int numberOfFrames = 4;
  +FrameCallback frames[] = { drawDateTime, drawCurrentWeather, drawForecast};
  +int numberOfFrames = sizeof(frames)/sizeof(frames[0]);

• 265行あたり

  -  drawProgress(display, 80, "Updating thingspeak...");
  -  thingspeak.getLastChannelItem(THINGSPEAK_CHANNEL_ID, THINGSPEAK_API_READ_KEY)

コンパイルしプログラムを書き込む †

• ArduinoIDEの「マイコンボードに書き込む」ボタンをクリックし、プログラムを書き込んでください。

WiFi ManagerでWiFiの設定を入力 †

• このプログラムは WiFi Managerを使用しており、無線LANのssidとパスワードをROMの専用領域に保存し使用するようになっています。
• これらの情報が未設定あるいは接続できない場合、プログラムはWiFiアクセスポイントとして動作し、スマホ、ノートパソコン等で接続、ブラウザでssidとパスワードを入力します。

• 参考:
  • ESP8266 Wi-Fi SSID、パスワードのオンライン設定 - IoTラボ
  • ESP8266 がアクセスポイントとなってSSID・パスワードの初期設定をする - Qiita
