HSTS-ADT7410使用説明書


使用方法

のI2Cコネクタに接続して使用します。

  • コネクタは2か所ありますが、どちらに接続しても違いはありません。
  • 2つのコネクタを利用して、複数のセンサーを数珠つなぎして使用することができます。

注意

  • ケーブルの抜き差しは、必ず、電源が入っていない状態で行ってください。

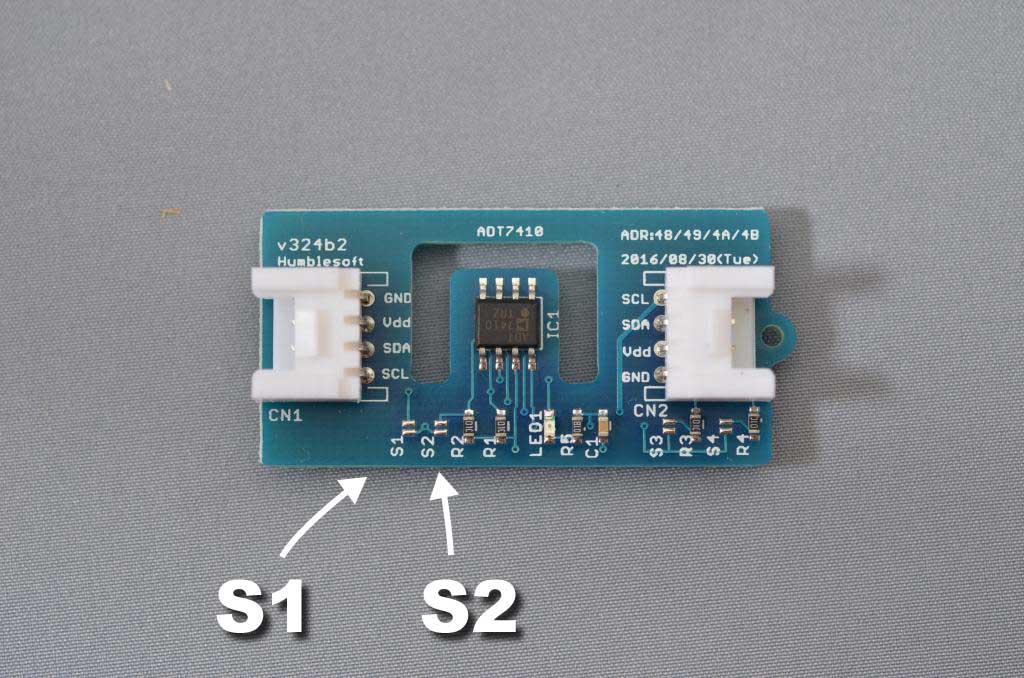

ショートピン

  • ショートピン S1-S4で、I2Cアドレスの設定と、SDA,SCLラインのプルアップを行うことができます。

I2Cアドレス

  • S1:open S2:open , 0x48

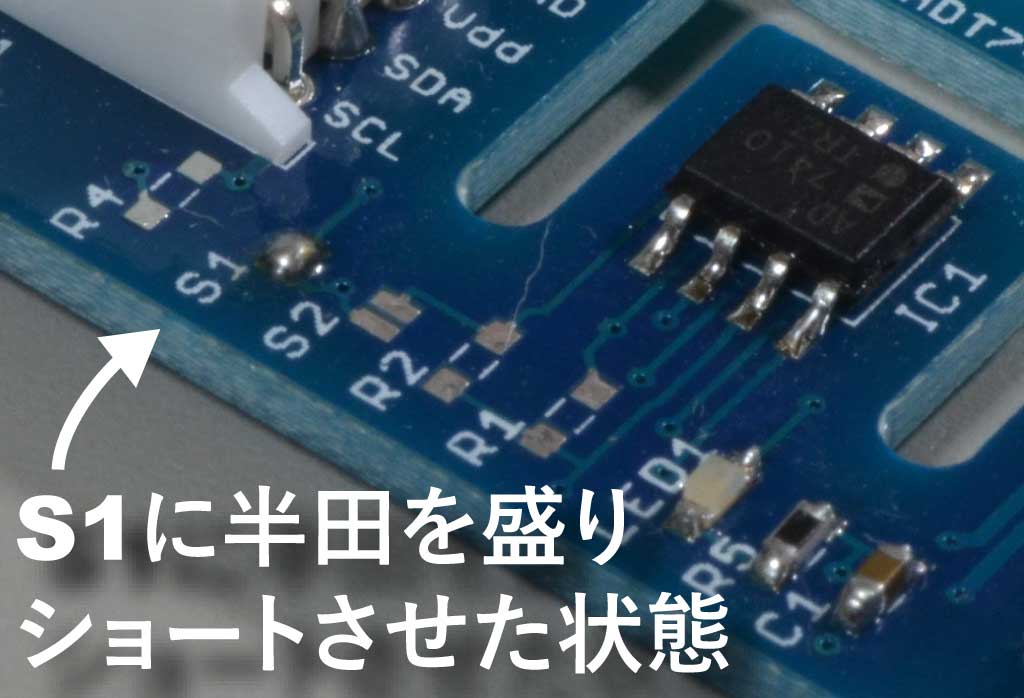

  • S1:short S2:open, 0x49
  • S1:open S2:short, 0x4a
  • S1:short S2:short, 0x4b

SDA,SCLのプルアップ

  • GROVEシールドやHSES-LCD24で使用する場合、センサー側のプルアップは必要ありません。

*1 HSES-LCD24のI2Cコネクタを使用するには、 GROVE - ユニバーサル4ピンコネクタ(10個入りパック) を購入し、はんだ付けする必要があります。
