HSES-LCD24でライブラリ付属のサンプルプログラムを試す

VNC_ILI9341

プログラムの概要

動画

前準備

以下のライブラリをzipでダウンロードし、インストールしてください

修正点

  • 端子の設定,25~27行
    • 変更前
       #define TFT_DC      (5)
       #define TFT_CS      (15)
       #define TFT_RESET   (4)
    • 変更後
       #define TFT_DC      (15)
       #define TFT_CS      (2)
       #define TFT_RESET   (-1)
  • vncサーバの設定,33~35行
    • const char * vnc_ip = "192.168.x.x";  // VNCサーバのIPアドレス
      const uint16_t vnc_port = 5900;       // VNCサーバのポート(変更しない)
      const char * vnc_pass = "foobar";     // VNCサーバのパスワード、サーバ側で設定したもの
  • WiFiの設定,37,38行
    •  const char* ssid = "your-ssid";
       const char* password = "your-password";
  • 表示の向き,78行
    • 変更前
          tft.setRotation(1);
    • 変更後
          tft.setRotation(3);

写真

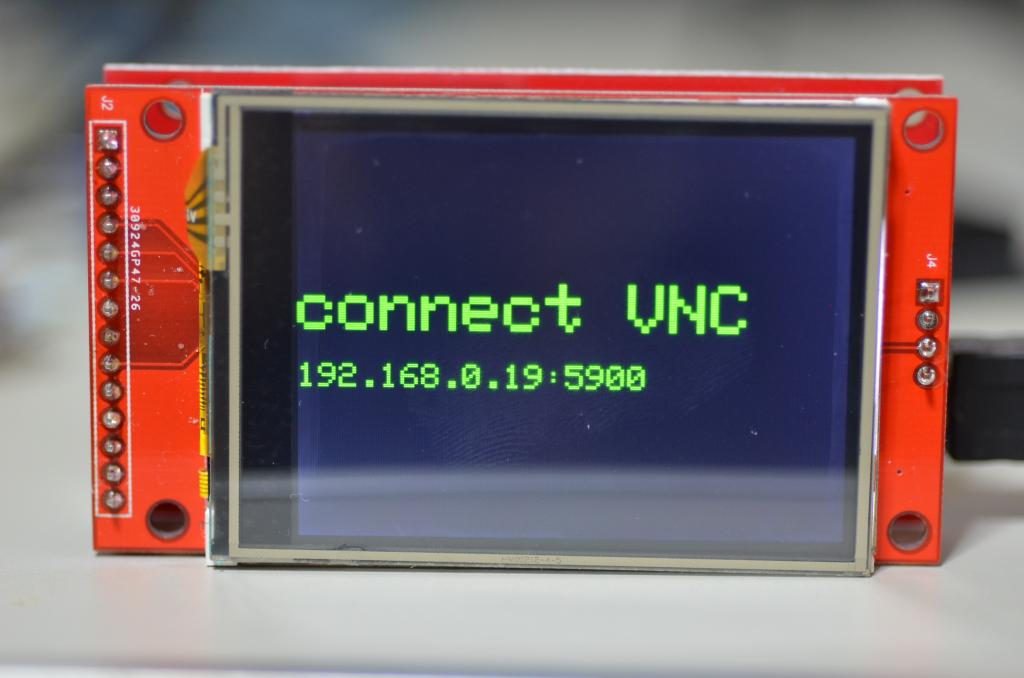

  • VNCサーバが起動していない状態

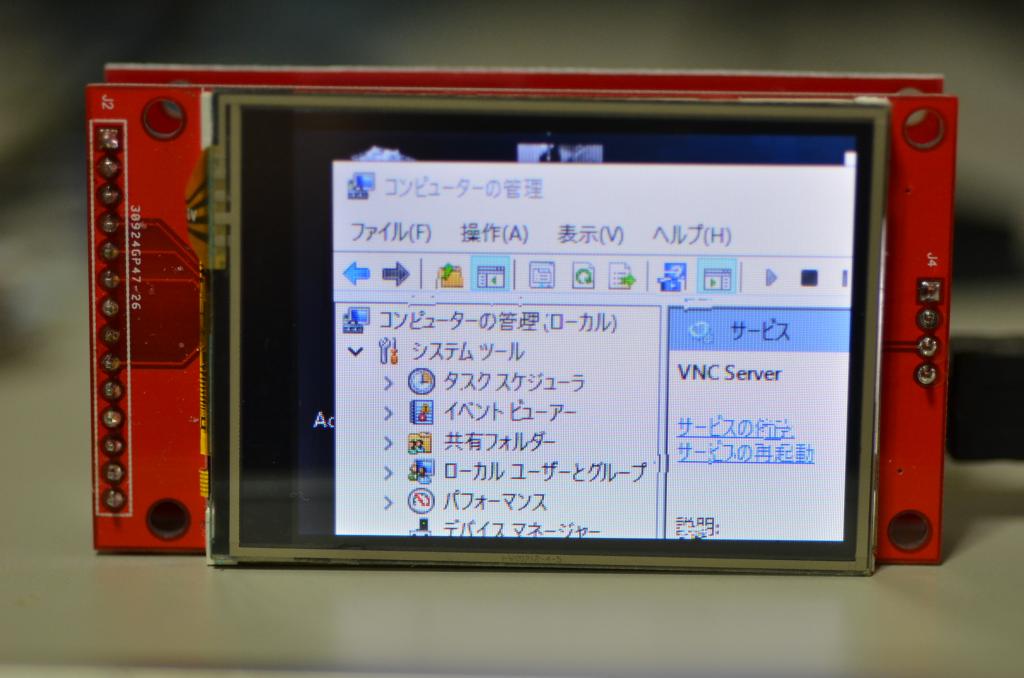

  • VNCサーバ起動後
  • ウィンドウの左上隅を表示
    • 表示位置の移動はできない

添付ファイル: files_160729a0.jpg 236件 [詳細] files_160729a1.jpg 237件 [詳細]
