HSES-LCD24でライブラリ付属のサンプルプログラムを試す

Adafruit_ILI9341/graphictest

サンプルプログラムの内容

  • 直線、文字、長方形、円などの描画を行い、処理時間をシリアルコンソールに出力

事前準備

  • ライブラリ Adafruit_GFX (ライブラリマネージャから), Adafruit_ILI9341(githubからzipをダウンロード)
  • Arduino IDEのメニューバーからファイル/スケッチの例/Adafruit_ILI9341/graphictestを選択
  • 現れたスケッチをファイル/名前を付けて保存で、適当な場所に保存し、修正する。

修正箇所

  • 端子の設定

22,23行

#define TFT_DC 9
#define TFT_CS 10

を以下に変更

#define TFT_DC 15
#define TFT_CS 2

動画

  • 動作の様子の動画です

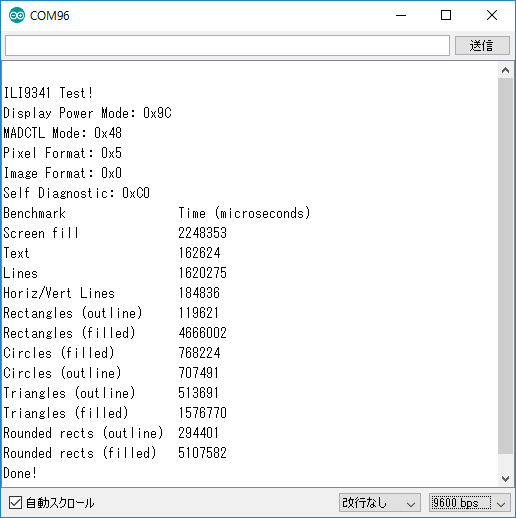

シリアルモニターの出力


添付ファイル: filesc160729a1.png 247件 [詳細]
