HSES-LCD24-FRAME使用説明書

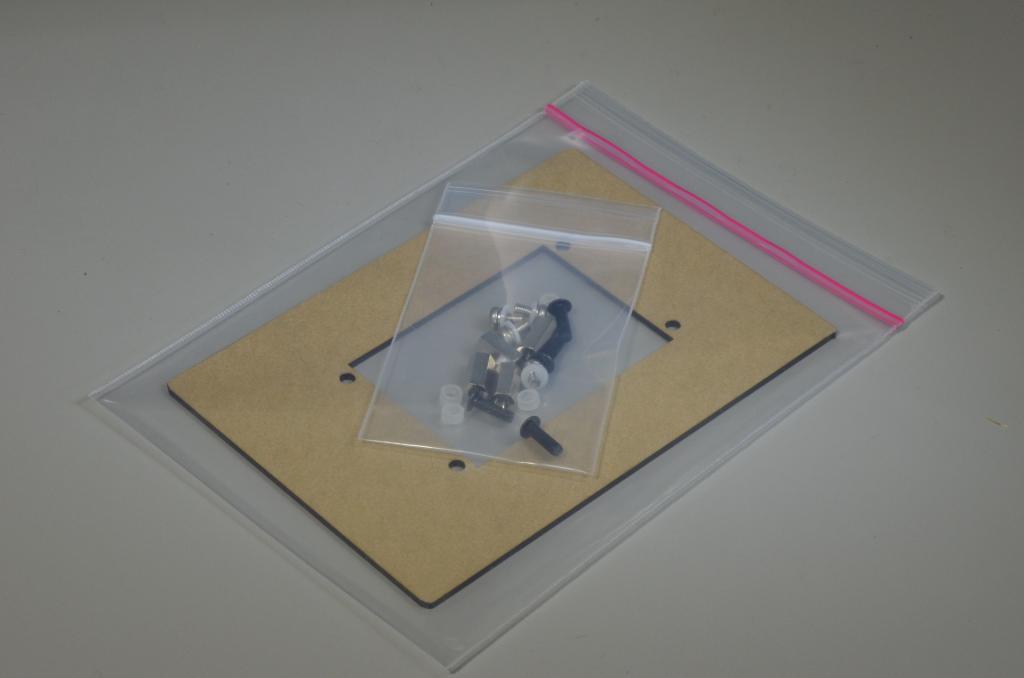

内容物

  • L判サイズ(89 x 127mm)のアクリル板,1枚
    • 厚さ2mm
    • 色:黒、片面艶消し
    • 穴加工、角Rつけ済み
    • 保護紙付き
  • M3 x 10mm 超低頭ネジ,4個
  • M3 x 6mm ワッシャ付きネジ,4個
  • M3 x 2mm 中空スペーサ,4個
  • M3 x 11m スペーサ, 4個

組み立て手順

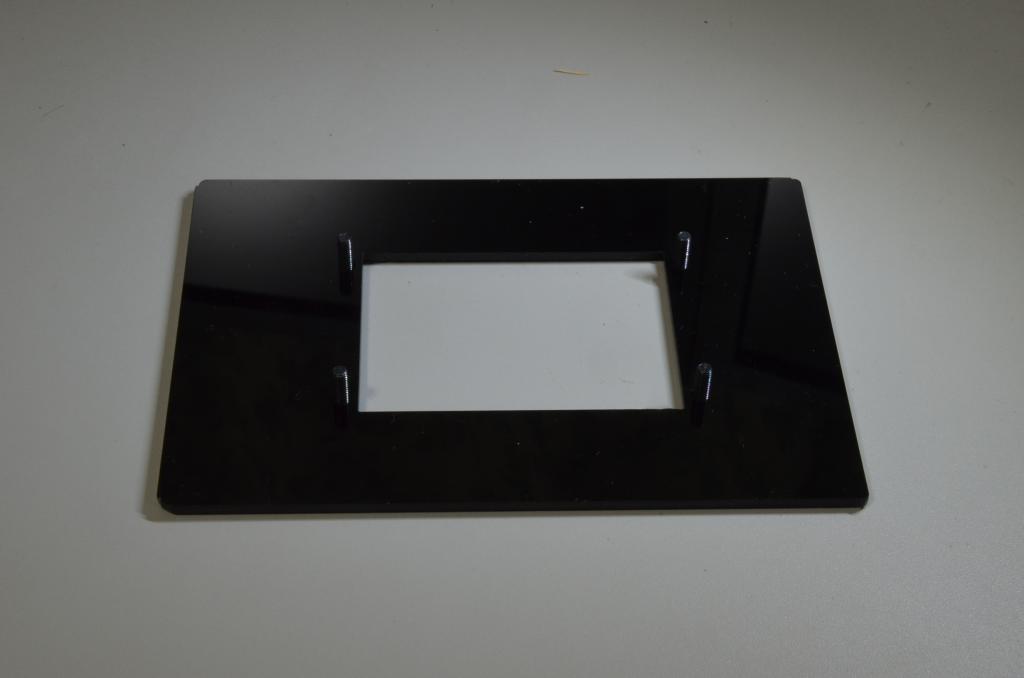

  • アクリル板に M3x10mm超低頭ネジ4本を通し、台の上に置きます。
    • アクリル板には、つや有りの面と、つや消しの面がありますので、お好みの面が正面になるようにネジを通してください。

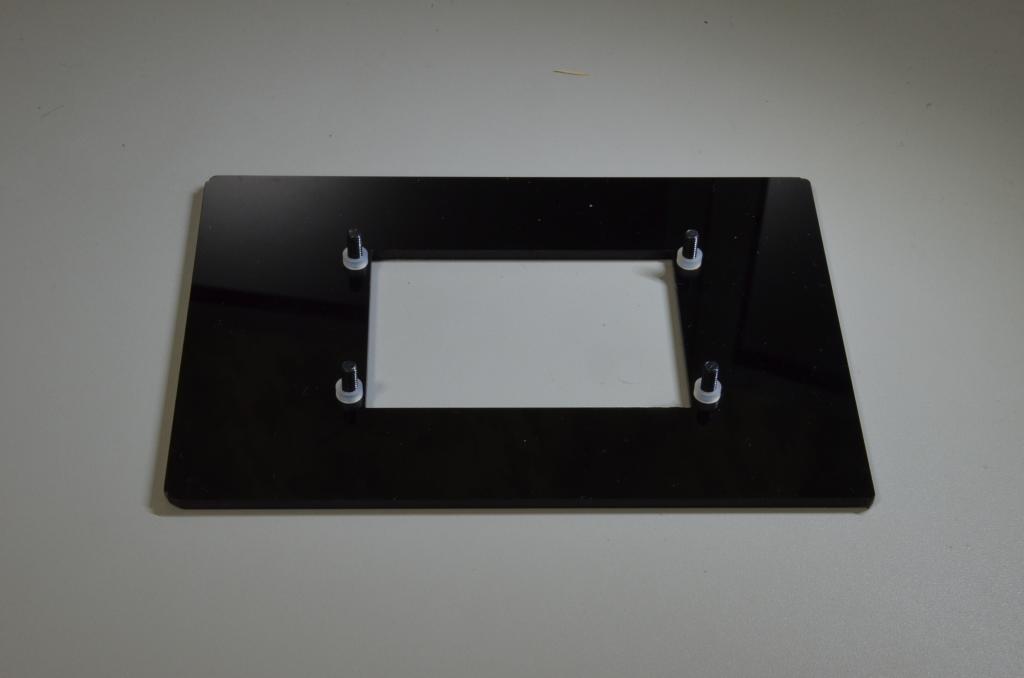

  • M3x2のスペーサをネジに通します。

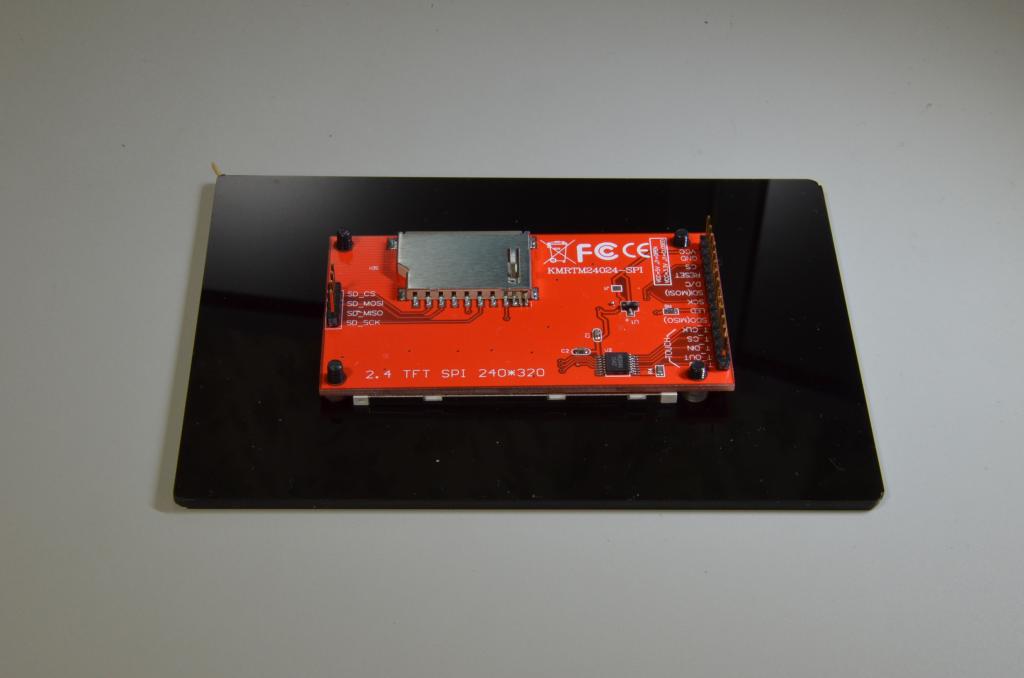

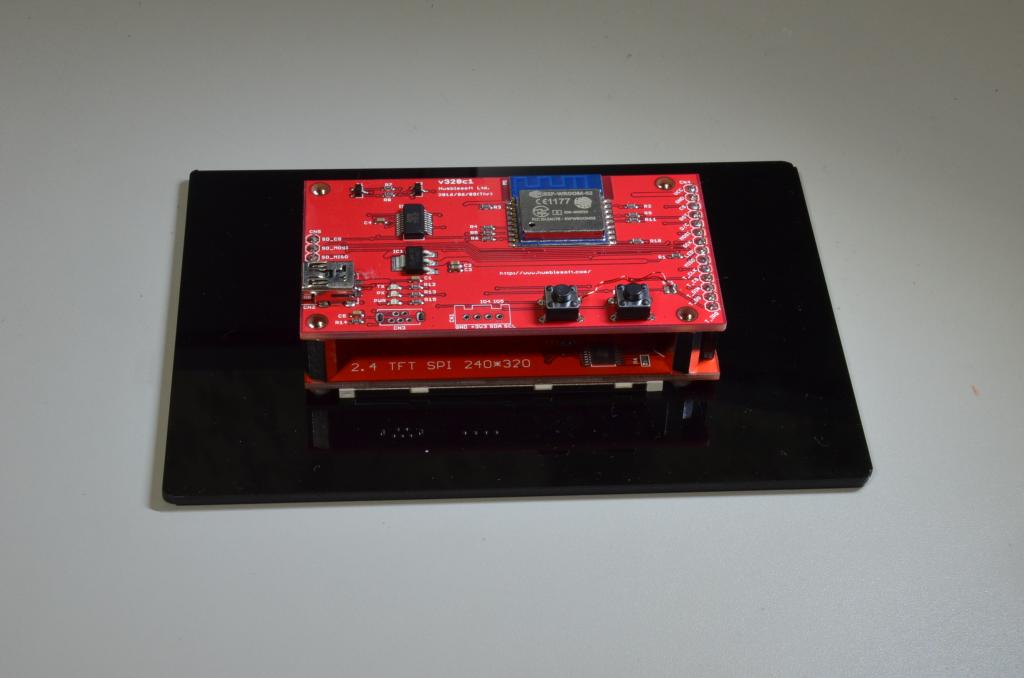

  • LCDモジュールの基板をネジに通します。

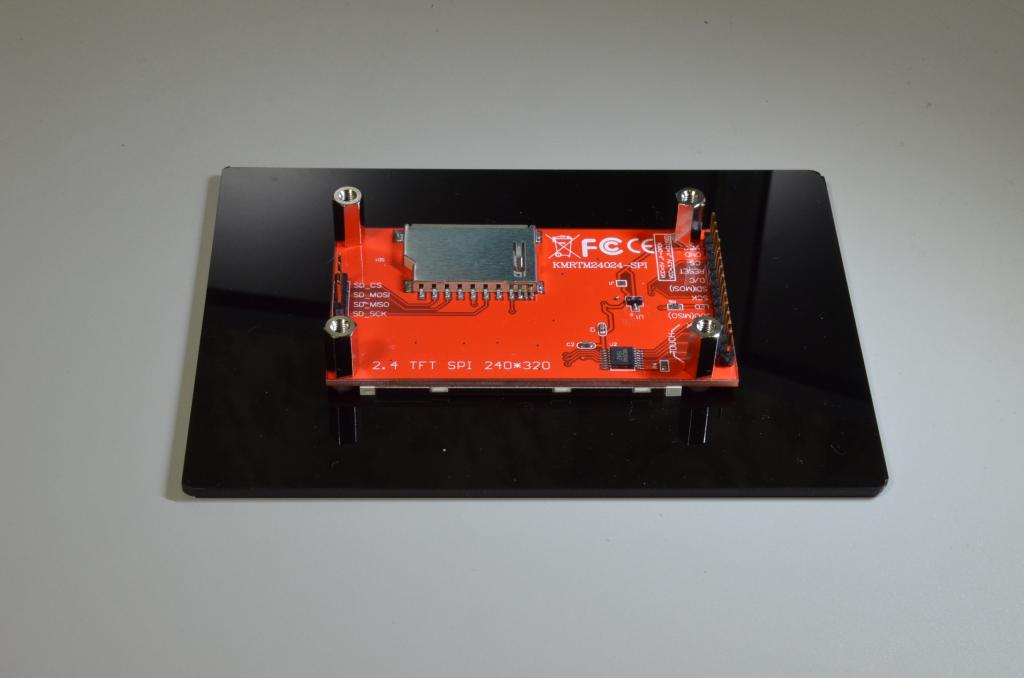

  • M3x11のスペーサをネジに取り付けます。
    • ネジが空回りして締め難い場合は、アクリル板を軽く押さえつけると空回りを防げます。
    • この時点では、スペーサを完全に締め付けず、多少がたつく程度にしておいてください。

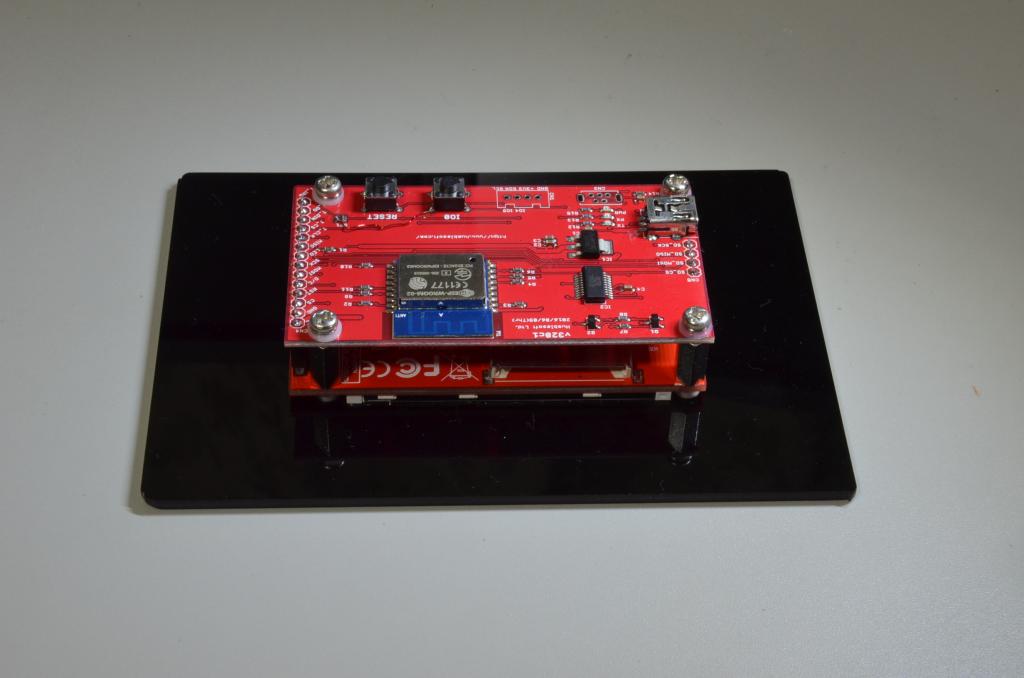

  • HSES-LCD24のもう一枚の基板を取り付けます。
  • M3x6のワッシャ付きネジで固定します。
    • 全体の様子を見ながら、緩んでいる他のネジも締めてください

フォトフレームに装着

  • 組み立てが完成したらフォトフレームに装着します。
    • フォトフレームは100円ショップ等でお好みのものを御購入ください。
    • どのフォトフレームでも使用できるわけではありません。
    • フォトフレームの説明書の指示に従い、取り付けてください。

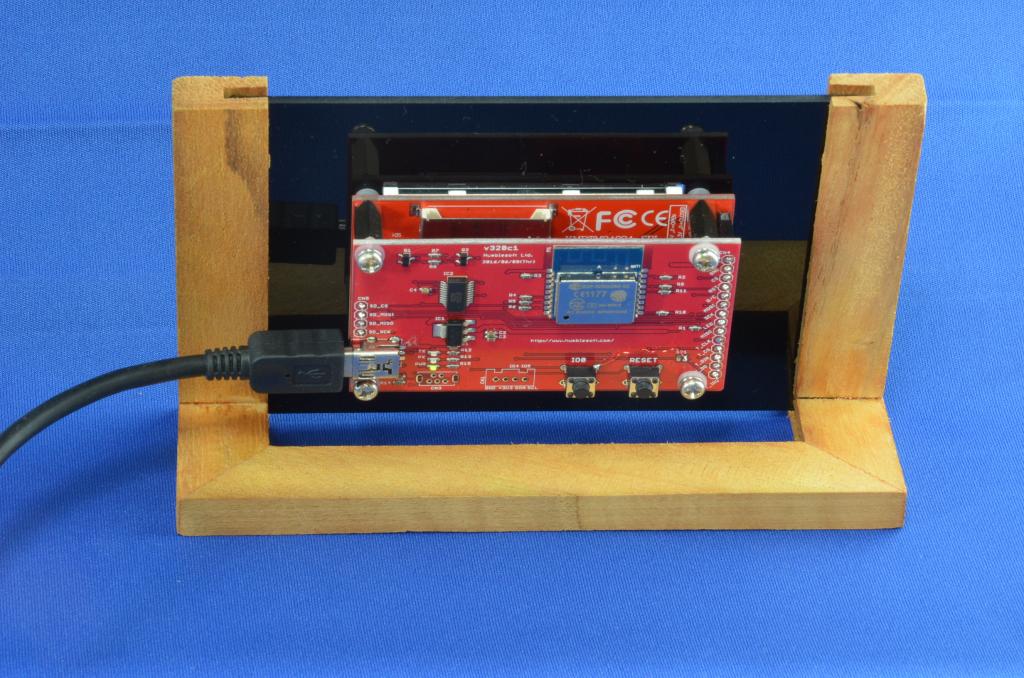

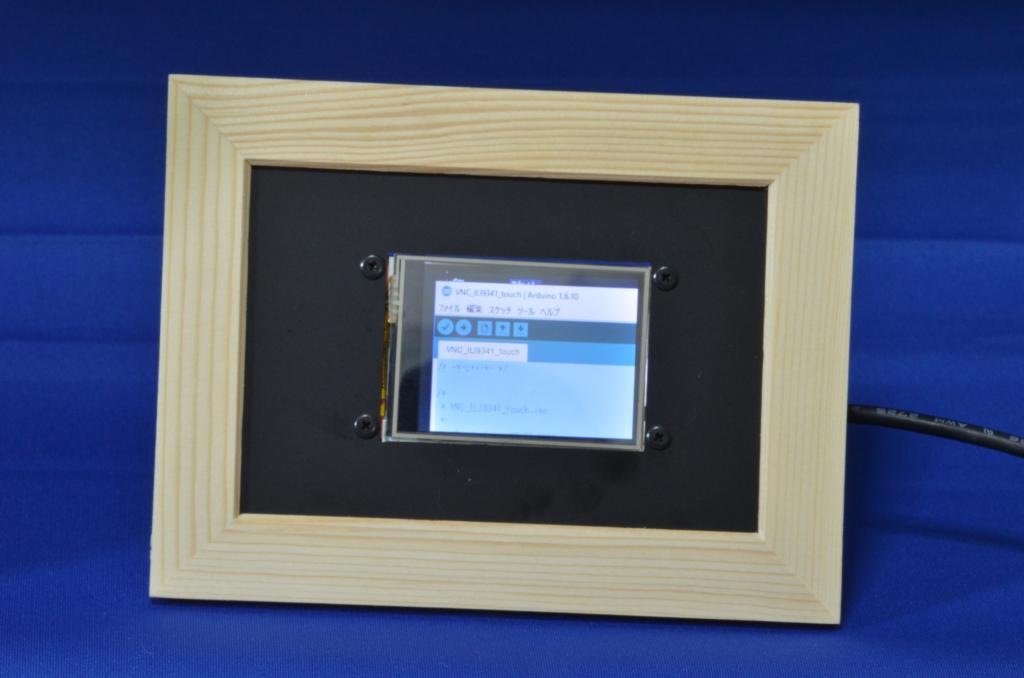

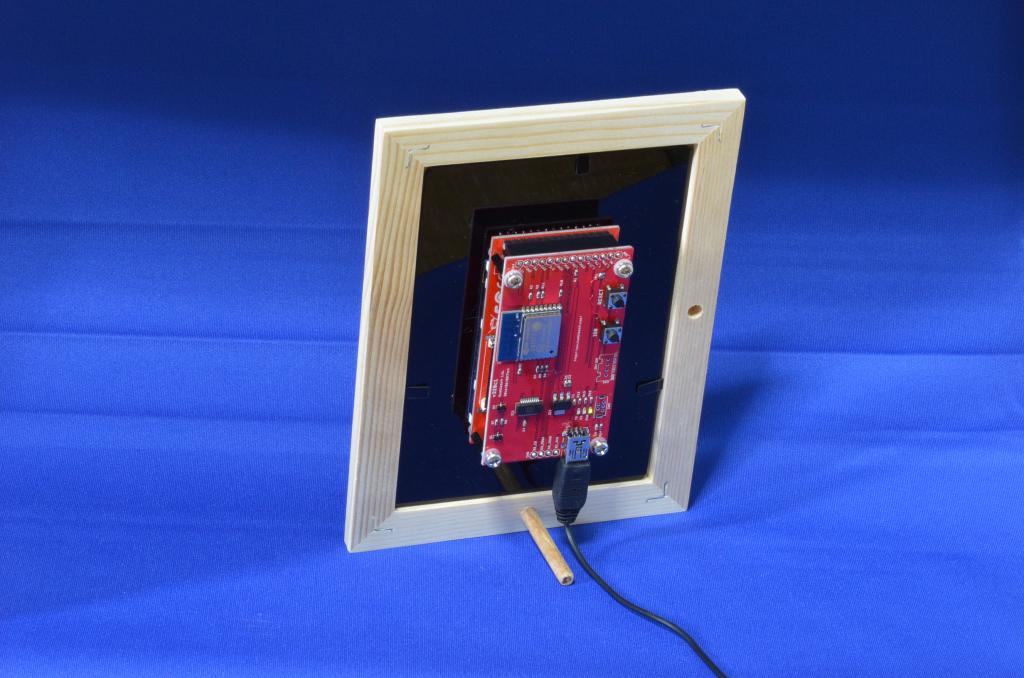

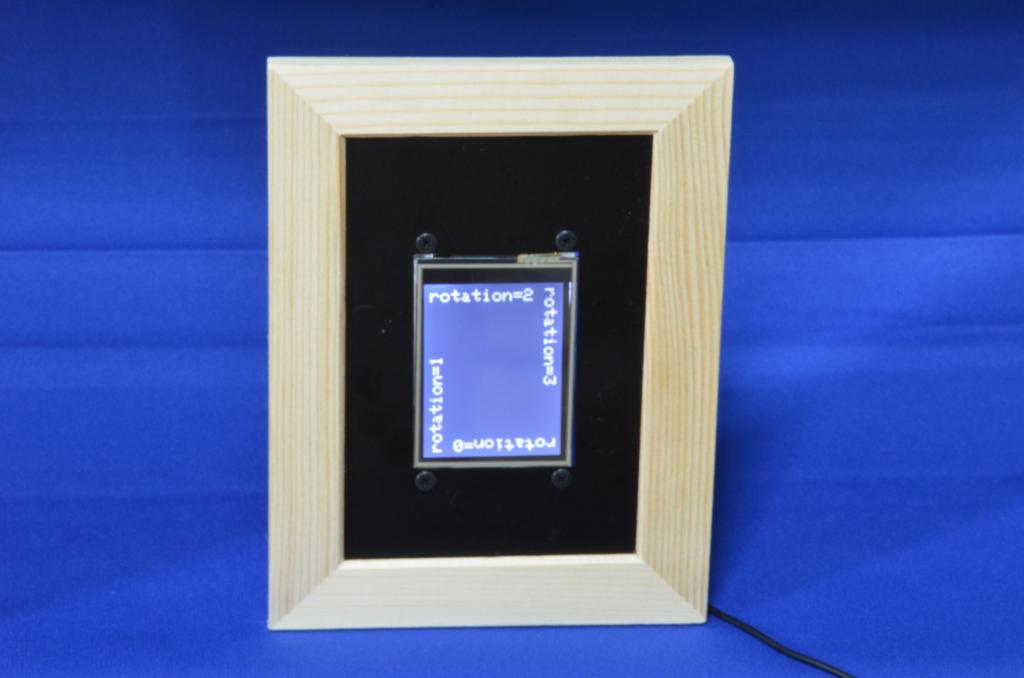

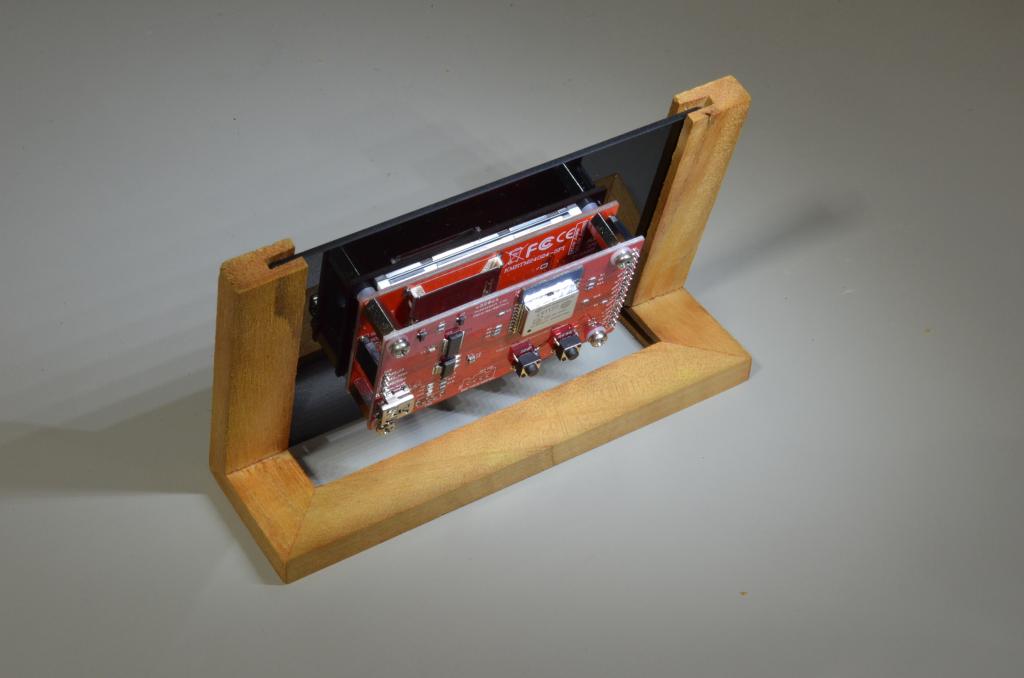

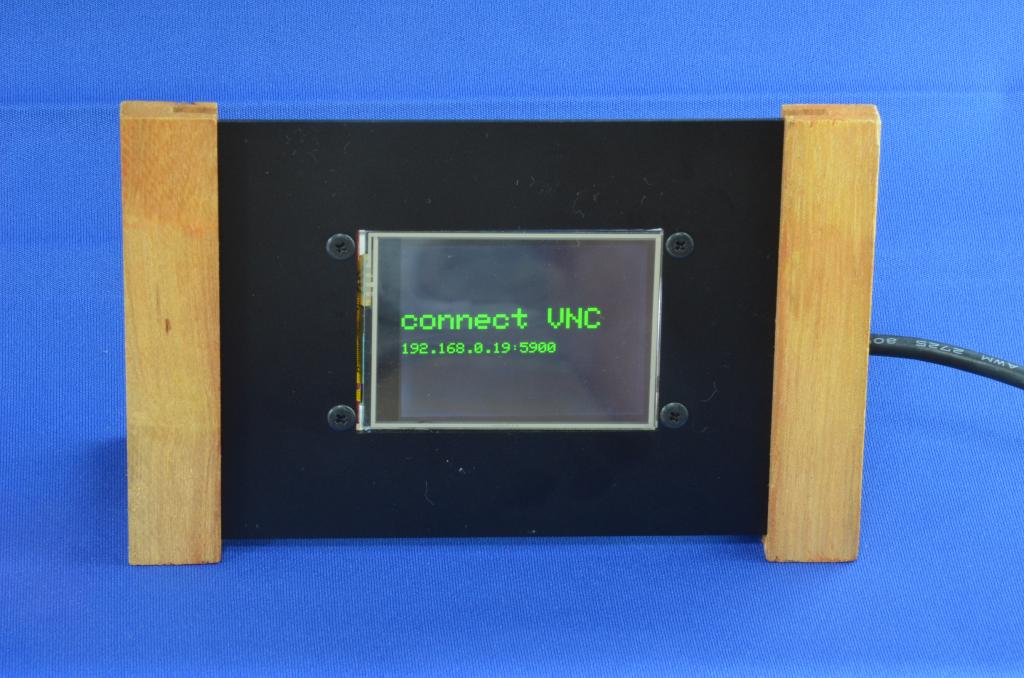

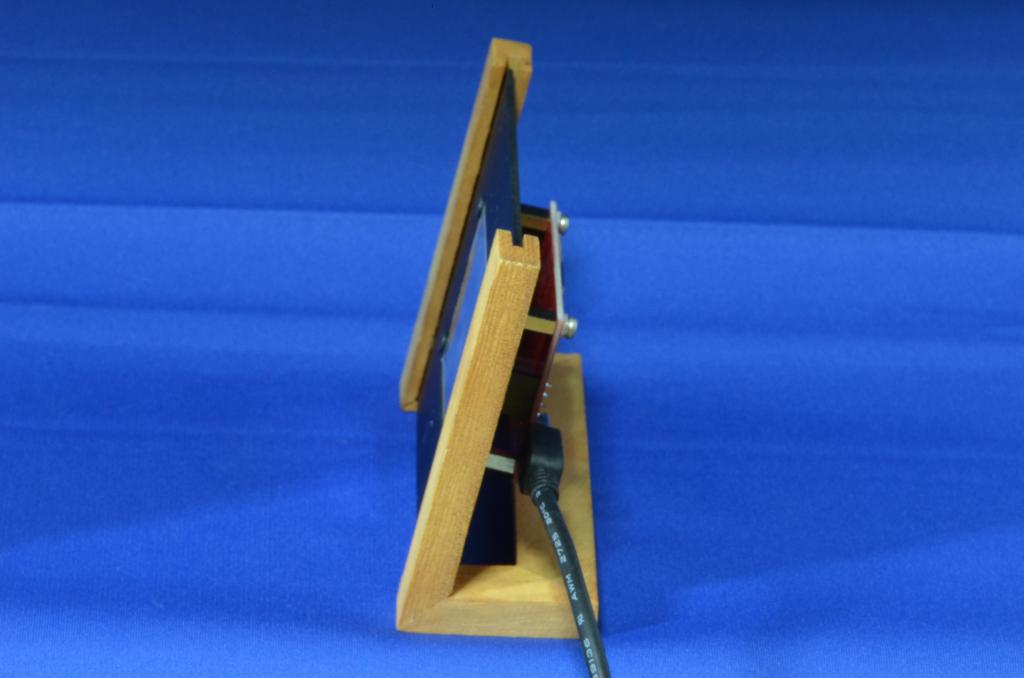

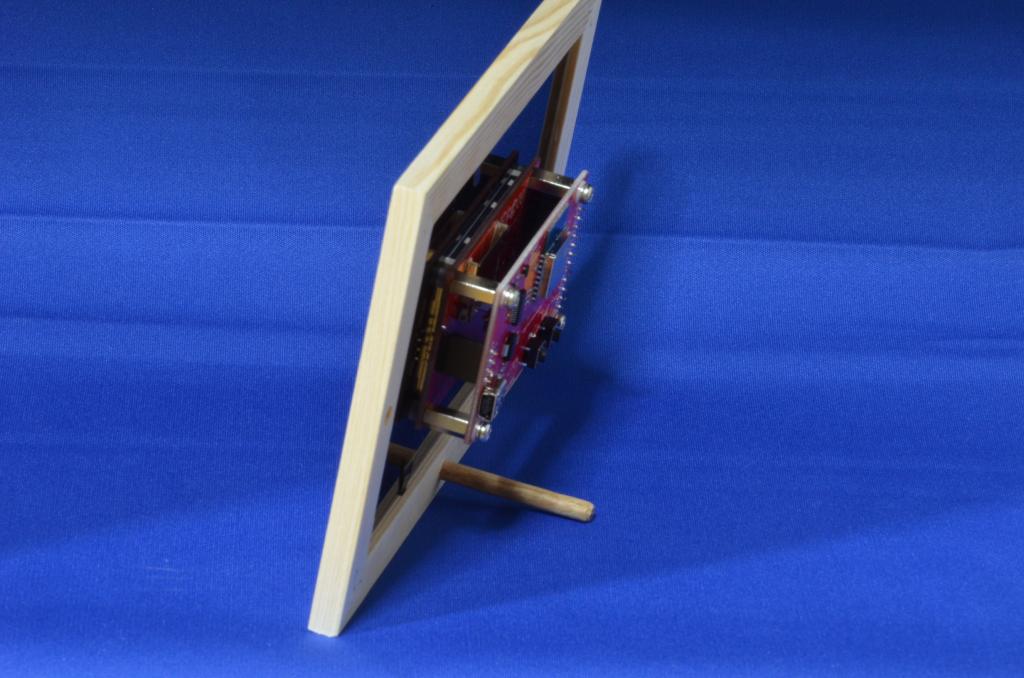

装着例

160804b9.jpg 160804c1.jpg 160804c4.jpg 160804c5.jpg

160804c7.jpg 160804c9.jpg 160804d2.jpg 160804d6.jpg


添付ファイル: file160804b4.jpg 209件 [詳細] file160804e2.jpg 195件 [詳細] file160804a9.jpg 204件 [詳細] file160804c1.jpg 217件 [詳細] file160804c7.jpg 221件 [詳細] file160804d6.jpg 224件 [詳細] file160804d2.jpg 194件 [詳細] file160804b1.jpg 207件 [詳細] file160804d9.jpg 108件 [詳細] file160804c4.jpg 199件 [詳細] file160804b0.jpg 211件 [詳細] file160804c9.jpg 193件 [詳細] file160804b5.jpg 231件 [詳細] file160804b3.jpg 206件 [詳細] file160804c5.jpg 240件 [詳細] file160804b9.jpg 218件 [詳細]
