ESP8266 Weather Station Color インストール方法 †

ESP8266 Weather Station Colorの概要 †

• スイスの Daniel Eichhorn氏が公開されているプログラム

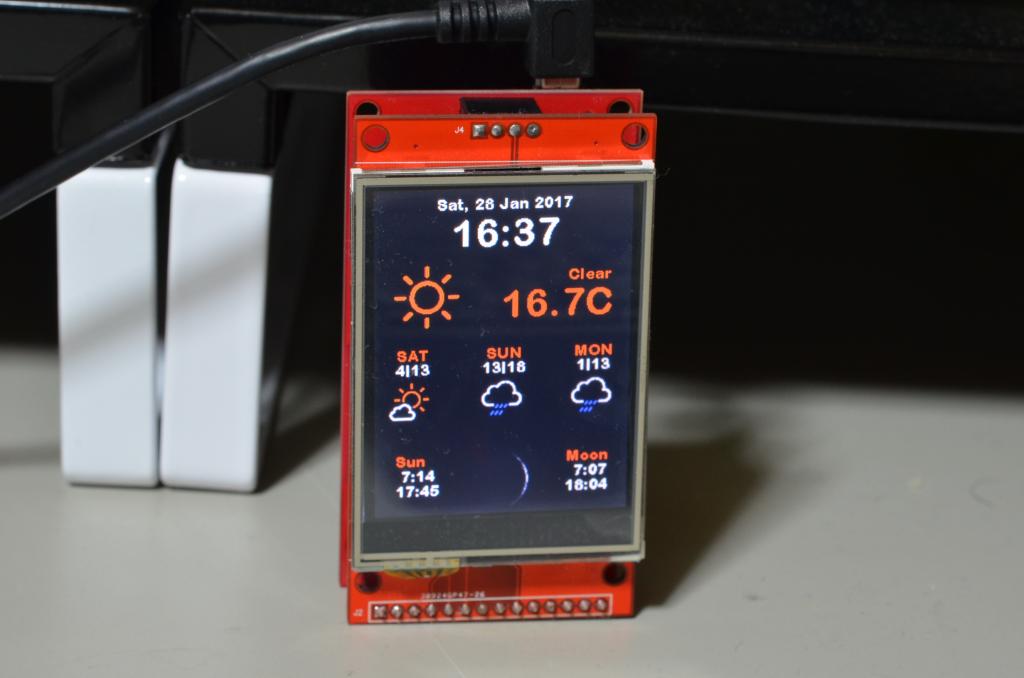

• wundergroundから気象情報を取得し、天気、気温、3日分の天気予報、月齢などを表示
• ESP8266 + ILI9341を使用した小型液晶 という構成で動作
  • 元記事: ESP8266 Weather Station Color code published | Squix - TechBlog

入手先 †

• githubからダウンロードしてください
  • squix78/esp8266-weather-station-color: ESP8266 Weather Station in Color using ILI9341 TFT 240x320 display

ライブラリのインストール †

• 以下の3つのライブラリでインストールされていないものがあればインストールする
  • squix78/esp8266-weather-station
  • adafruit/Adafruit_ILI9341
  • adafruit/Adafruit-GFX-Library
  • Arduino IDEの「メニュー スケッチ/ライブラリをインクルード/ライブラリを管理」でインストールしても可

Wunderground API keyの入手 †

• このプログラムを動作させるにはWunderground のAPI Keyが必要です。
  • Wunderground API keyの入手方法

プログラムの修正 †

• 自分の環境に合わせて、settings.h を修正します。

端子の設定 †

• HSES-LCD24用に端子情報を設定します。
• settings.h 25,26行

  #define TFT_DC 15
  #define TFT_CS 2

TimeZonoの設定 †

• settings.h 29行

  const float UTC_OFFSET = 9;

Wundergroundの設定 †

• settings.h 32-36行

  const boolean IS_METRIC = true;
  const String WUNDERGRROUND_API_KEY = "<前項で取得したWundergroundのAPI key";
  const String WUNDERGRROUND_LANGUAGE = "EN";
  const String WUNDERGROUND_COUNTRY = "JP";
  const String WUNDERGROUND_CITY = "<天候を表示させたい都市名>";

• どの都市名が使用できるかは、wundergroundの検索box/Search Locationsで検索してみるとわかります。

WiFi ManagerでWiFiの設定を入力 †

• このプログラムは WiFi Managerを使用しており、無線LANのssidとパスワードをROMの専用領域に保存し使用するようになっています。
• これらの情報が未設定あるいは接続できない場合、プログラムはWiFiアクセスポイントとして動作し、スマホ、ノートパソコン等で接続、ブラウザでssidとパスワードを入力します。

• 参考:
  • ESP8266 Wi-Fi SSID、パスワードのオンライン設定 - IoTラボ
  • ESP8266 がアクセスポイントとなってSSID・パスワードの初期設定をする - Qiita
