arduinoVNC インストール方法 †

概要 †

• VNC(Virtual Network Computing)は、PC等をネットワーク経由で使用する仕組みで、 操作される側でVNCサーバーを、操作する側でVNCクライアントを動作させて使用します。
  • Virtual Network Computing - Wikipedia

• arduinoVNCは Arduino esp8266で動く VNCクライアントです。
• arduinoVNCはArduinoライブラリ形式になっています。
• プログラムは、ライブラリ付属のexamplesの中で2種類提供されています。
  • VNC_ILI9341 (タッチスクリーンを使用しないバージョン)
  • VNC_ILI9341_touch (タッチスクリーンを使用するバージョン)

• HSES_LCD24で VNC_ILI9341_touchを動作させるには、SP1をショートさせる必要があります。
• 最初にVNC_ILI9341で動作を試してみることをお勧めします。
• 以下、VNC_ILI9341のインストール方法を説明し、その後に VNC_ILI9341_touchの方法を説明します。

ソースの入手 †

• 下記のgitHubのページから、arduinoVNC ライブラリをダウンロード
• https://github.com/Links2004/arduinoVNC

VNCサーバをインストール †

• お使いになりたいPCに VNCサーバをインストールしてください。
• Windows 用であれば,以下のものが有名です。
  • UltraVNC, UltraVNC - 窓の杜ライブラリ

• RealVNC (個人用であれば無料で使用可能です。)

ライブラリのインストール †

• 下記のArduinoのライブラリが必要です。インストールされていないものがあれば、インストールしてください。
  • Adafruit_GFX ( https://github.com/adafruit/Adafruit-GFX-Library )
  • Adafruit_ILI9341 ( https://github.com/Links2004/Adafruit_ILI9341 )
    • 通常使用されるAdafruit_ILI9341 (https://github.com/adafruit/Adafruit_ILI9341 ) とは異なるので注意してください。
    • 通常使用されるもの、を使用するとコンパイル時にエラーが出ます。
  • XPT2046 ( https://github.com/Links2004/XPT2046 ) (タッチスクリーンを使用する場合必要)

• (参考) Arduinoライブラリのインストール

プログラム(sketch)を開く †

• Arduino IDEを起動します
• メニューの「ファイル」→「スケッチの例」→「arduinoVNC」→「VNC_ILI9341」を選択し、プログラム(sketch)を開きます。
• プログラムを修正するため、メニューの「ファイル」→「保存」か「名前を付けて保存」で、プログラムを保存してください。

プログラムを修正 †

• 自分の環境に合わせて、プログラムの25～38行あたりを修正します。

IO接続の修正 †

• HSES-LCD24を使用する場合、LCD接続は以下のようになります。

#define TFT_DC      15
#define TFT_CS       2
#define TFT_RESET   -1      // 未接続を示す

VNCサーバ関連設定 †

• vnc_ipは、VNCサーバを動かすPCのIPアドレスを設定してください
• vnc_portは変更しなくてもいいでしょう。
• vnc_passは、VNCサーバのパスワードに合わせてください

const char * vnc_ip = "192.168.1.12";
const uint16_t vnc_port = 5900;
const char * vnc_pass = "12345678";

WiFi設定 †

• お使いの無線LAN環境のssidとパスワードを設定してください。

const char* ssid = "your-ssid";
const char* password = "your-password";

プログラムの書き込み †

• Arduino IDEで 「マイコンボードに書き込む」ボタンをクリックし、書き込みます。

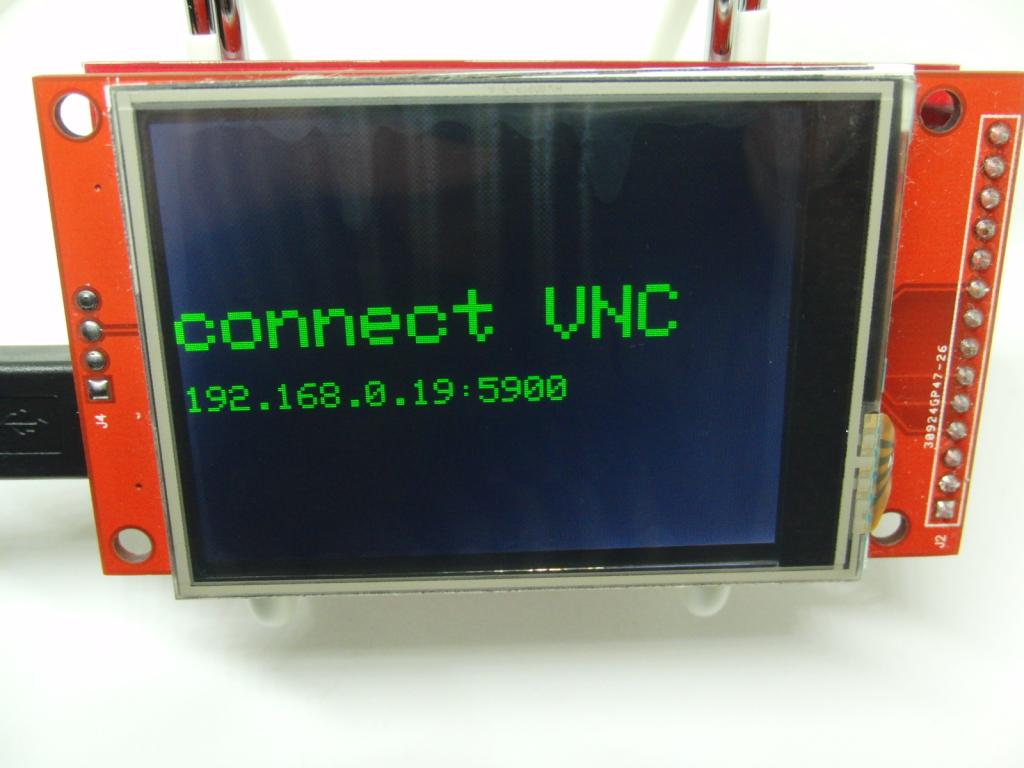

• 書き込みが終了すると、WiFi接続後、下の写真のように表示されるはずです。(IPアドレスは、設定によって変わります)

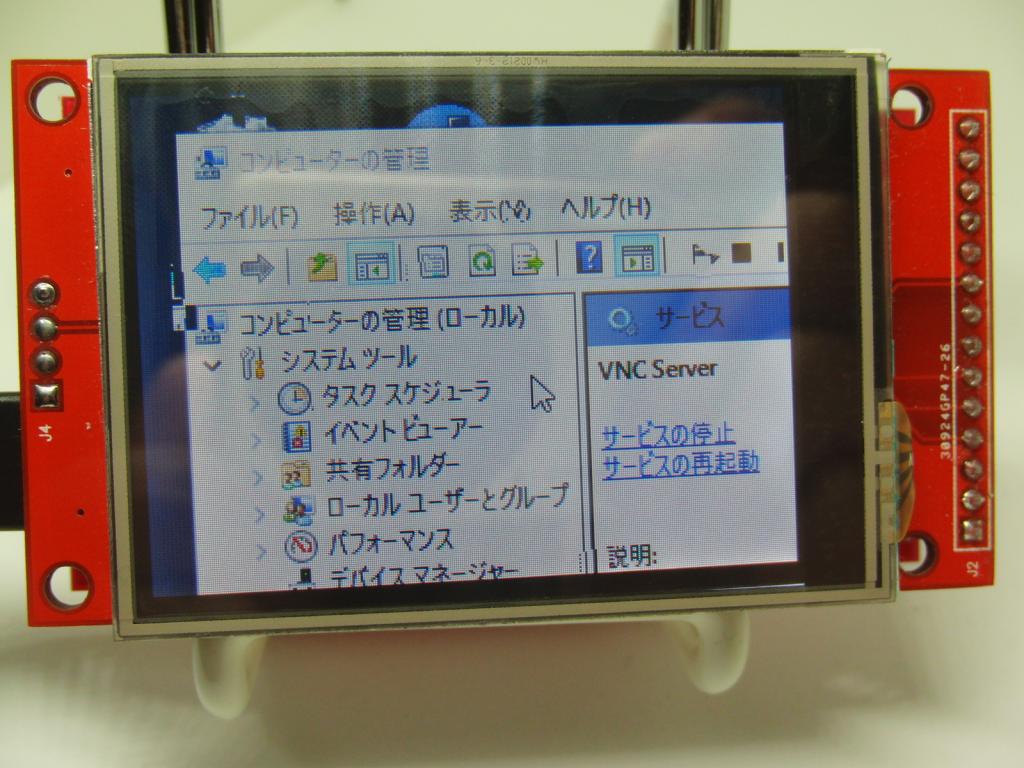

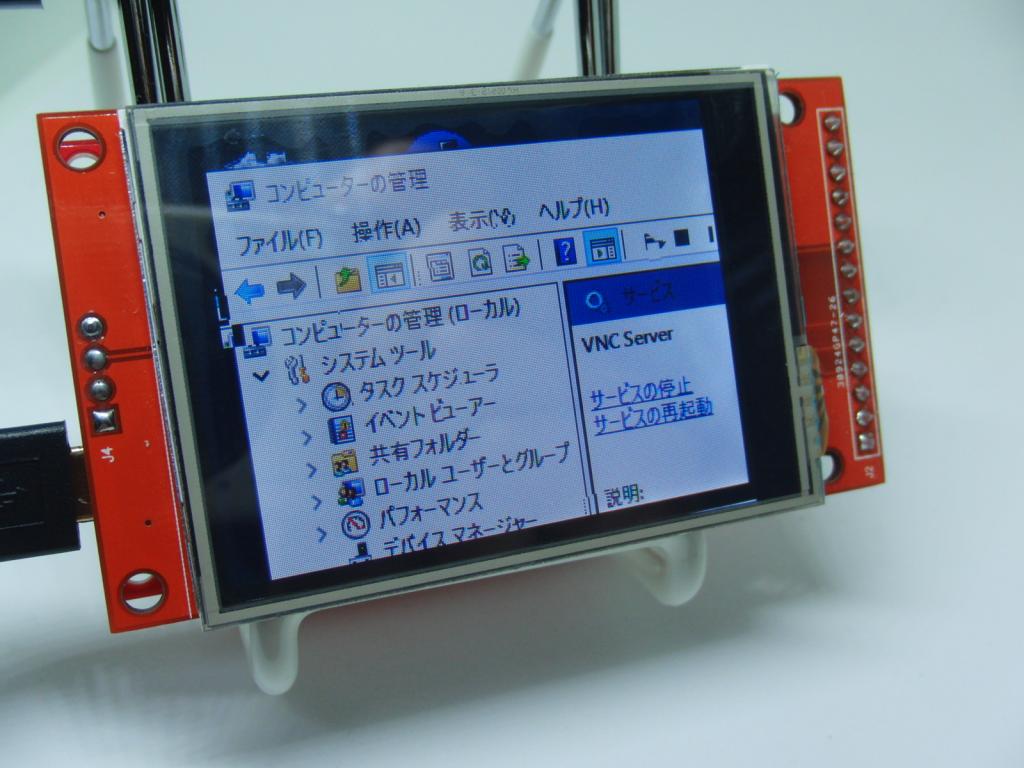

• VNCサーバーを起動すると、PCの画面の一部が表示されます。
• 画面の更新は、かなり高速です。

VNC_ILI9341_touch のインストール †

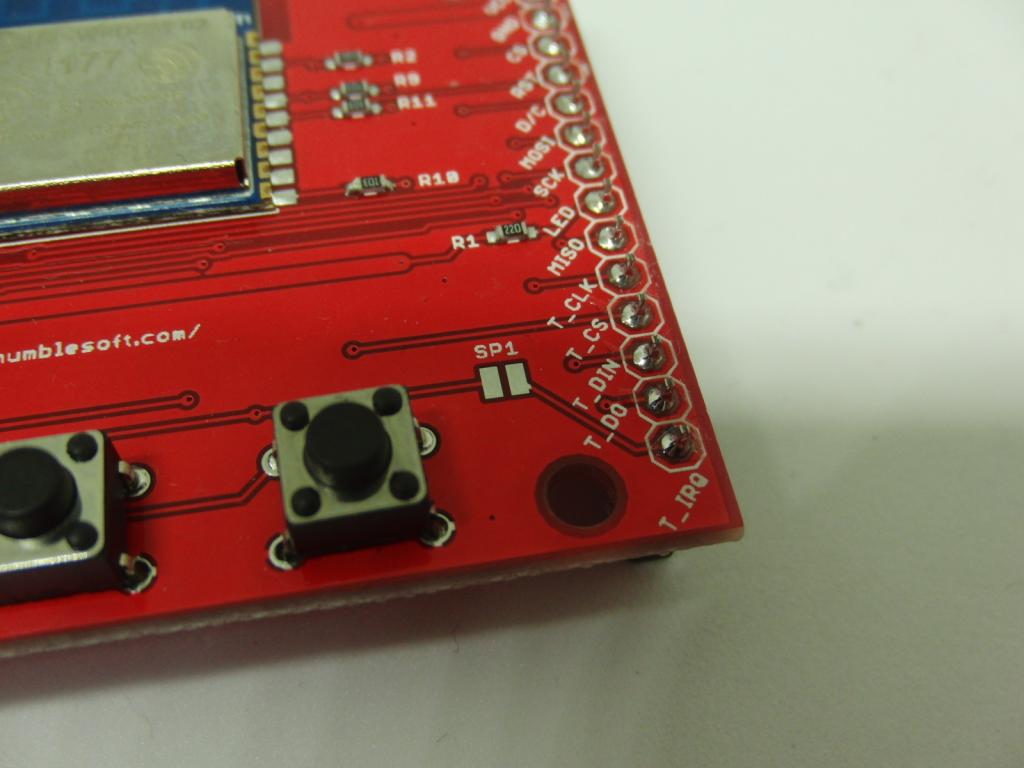

SP1をショートする †

• HSES_LCD24でVNC_ILI9341_touchを動作させるには、SP1をショートさせる必要があります。
  • SP1に半田コテで半田を盛り、ショートさせて下さい。

XPT2046ライブラリをインストール †

• XPT2046ライブラリがインストールされていなければ、インストールしてく笹井。
  • XPT2046 ( https://github.com/Links2004/XPT2046 )

プログラムの書き込み、実行 †

• Arduino-IDEの「スケッチの例」でVNC_ILI9341_touchを呼び出し、「名前を付けて保存」します。
• プログラムの修正箇所は、VNC_ILI9341の場合と同じです。
• タッチスクリーンのIOの設定は、元のままで変更の必要はありません。

#define TOUCH_IRQ 4
#define TOUCH_CS  16

• 「マイコンボードに書き込む」を行えば、VNC_ILI9341と同様に起動するはずです。
• スクリーンにタッチすると、カーソルが移動します。
• ダブルクリックも動作します。

• 89～92行目も修正する必要があるかもしれません。

   tft.setRotation(3);   // 3に変更

   touch.begin(tft.getWidth(), tft.getHeight());
   touch.setRotation(3);
   touch.setCalibration(350, 550, 3550, 3600); // may need to be changed
