HSES-NODE(-OLED)使用説明書 †

HSES-NODE
- 2,160円(税込)
- Grove Wrapper 1個付属

HSES-NODE-OLED
- 3,250円(税込)
- 0.96インチ 128x64dot SPI接続白色OLED付属
- Grove Wrapper 1個付属

関連ページ †

製品ページ
HSES-NODE(-OLED)技術資料?

内容物 †

HSES-NODE 内容物
- HSES-NODE基板
- Grove Wraper (色は赤、青、緑、黄色のいずれか、指定はできません）

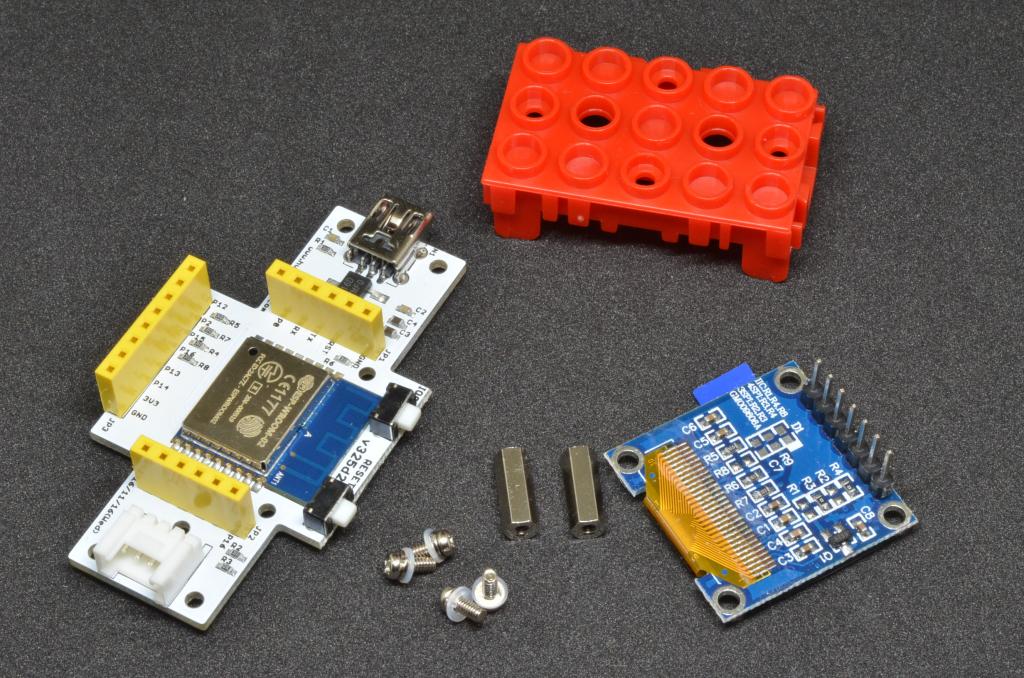

HSES-NODE-OLED 内容物
- HSES-NODE基板
- 128x64dot 0.96インチ白色 SPI接続 OLEDモジュール
- Grove Wraper (色は赤、青、緑、黄色のいずれか、指定はできません）

OLEDの装着 (HSES-NODE-OLEDの場合のみ) †

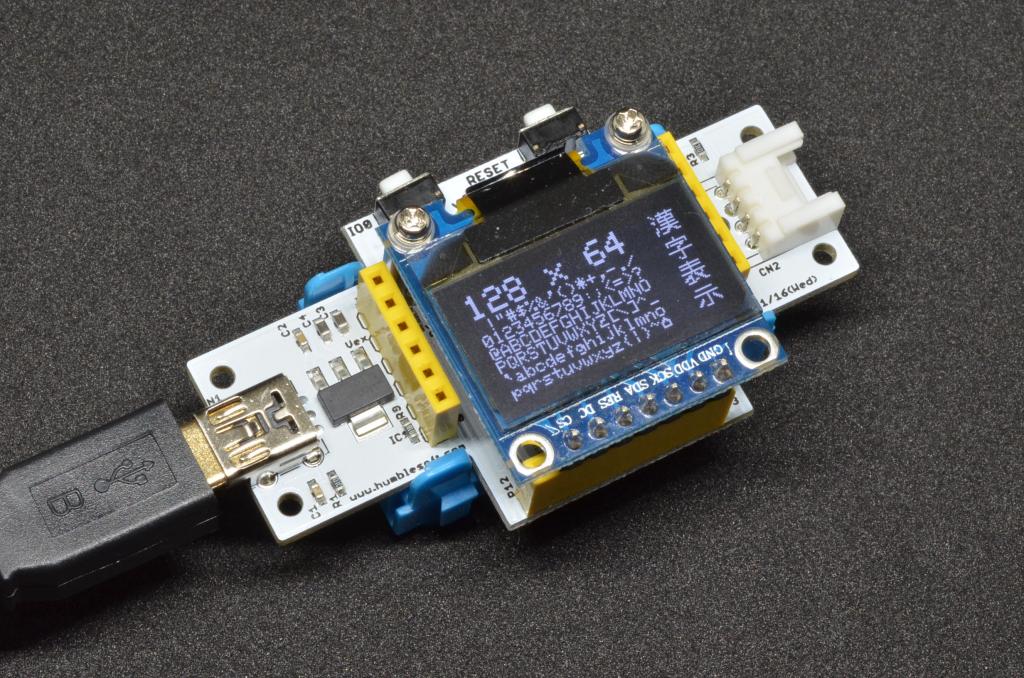

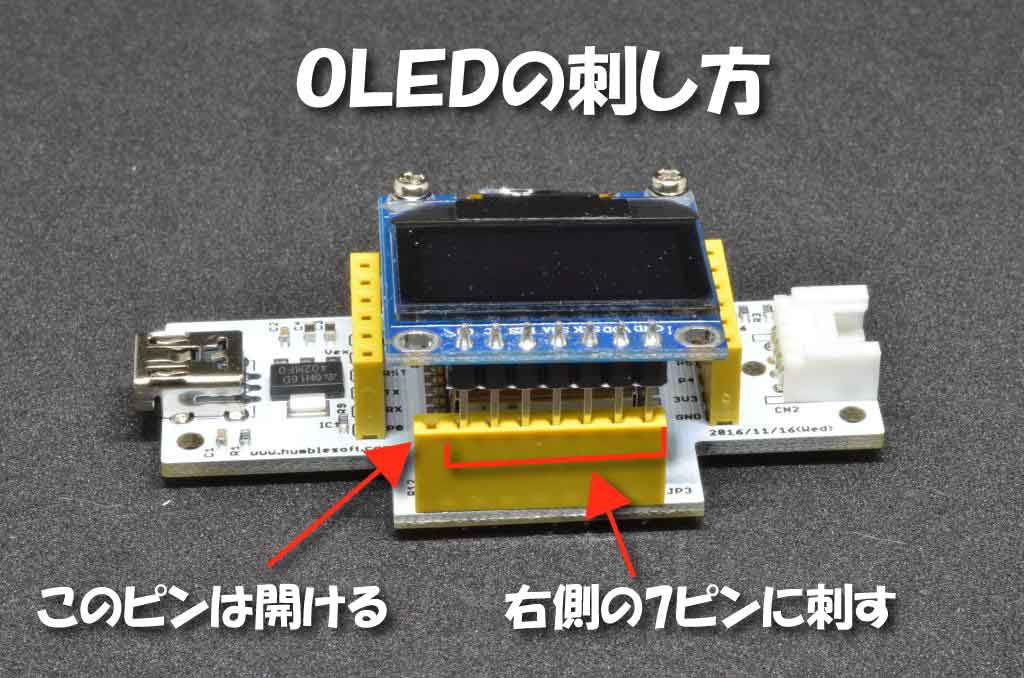

要注意左の写真の通り、下側の８Pのピンソケットで左端の１ピンを開ける形で刺してください。
付属のスペーサとネジで固定すると、より安心して使用できます。

電源の投入 †

電源はUSBケーブルで供給します。
- 市販の A-miniBケーブルでPCあるいはUSB電源と接続してください。
テストプログラム書込み済の状態で出荷しますので、
- OLEDを接続すれば何らかの表示がされるはずです。
- OLEDを接続しないと、電源を接続しても目に見える変化はありません。

プログラムの開発 †

プログラムの開発は Arduinoで行います。詳しくは下記ページをご覧ください。
- ESP8266 Arduinoのインストール

プログラム書込み方法 †

開発したプログラムの書き込みは、HSES-PROGあるいは FTDI USBシリアル変換アダプター等のTTLレベルのUSBシリアル変換アダプタで行えます。
- HSES-PROG を使用する場合は、取り付けて、Arduinoでファームウェア書き込みを行うだけでプログラムを書き込めます。
- TTLレベルUSBシリアル変換アダプタで書き込む場合は、以下の作業が必要です。
  - 接続を行う
  - IO0スイッチを押した状態でRESETを行いファームウェア書き込みモードに移行
  - Arduinoからファームウェア書き込みを行う。
- 詳しくはHSES-NODE/USBシリアル変換アダプタで書き込む方法をご覧ください

Grove Wrapperの取り付け、取り外し †

Grove Wrapperを使用すると基板をいろんなところに固定することができます。
- Grove Wrapperの使い方
基板をGrove Wrapperに固定するには

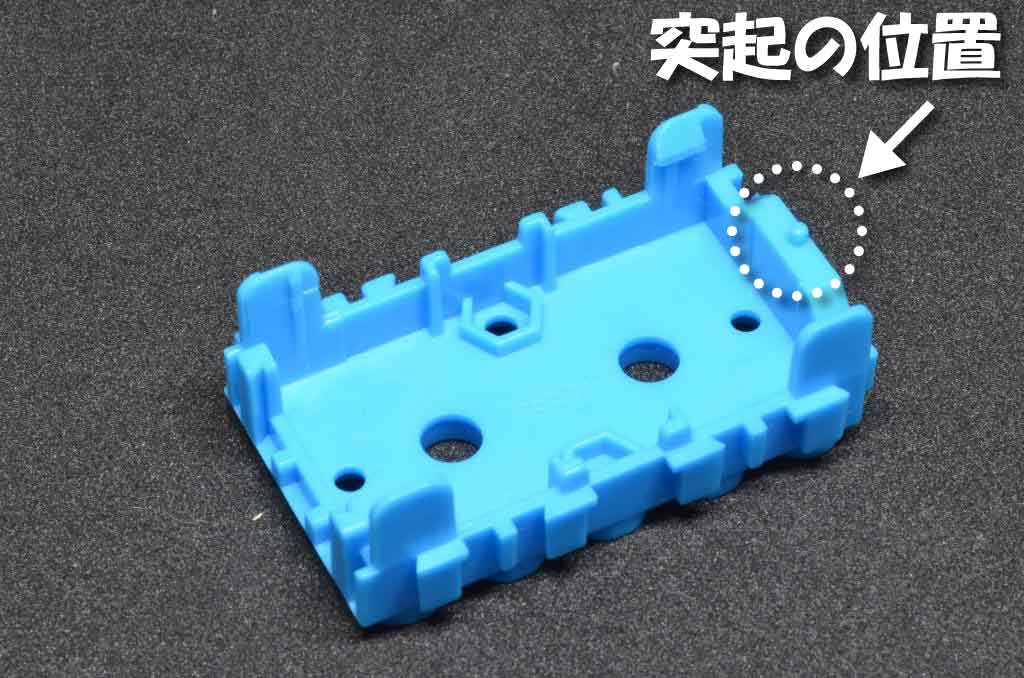

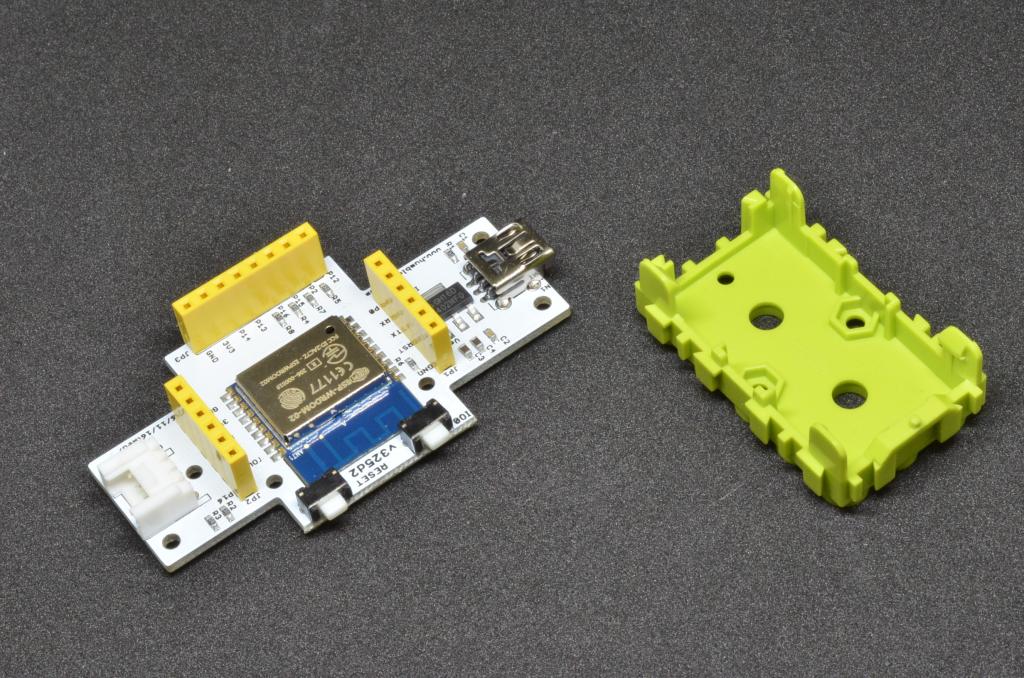

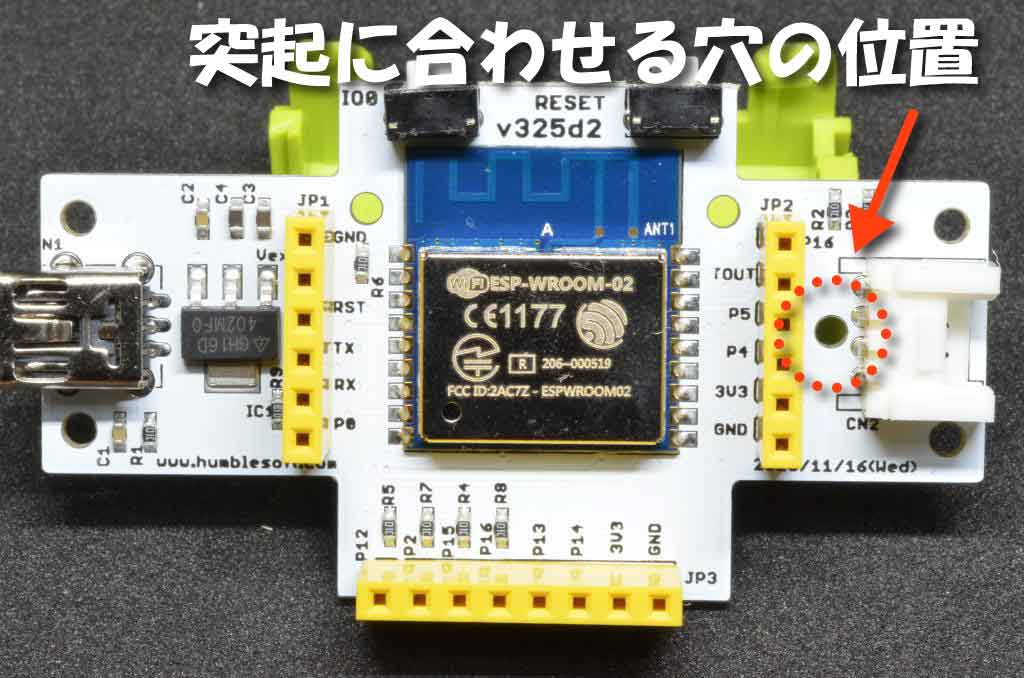

- Grove Wrapperの突起の位置と基板の穴の位置を合わせ

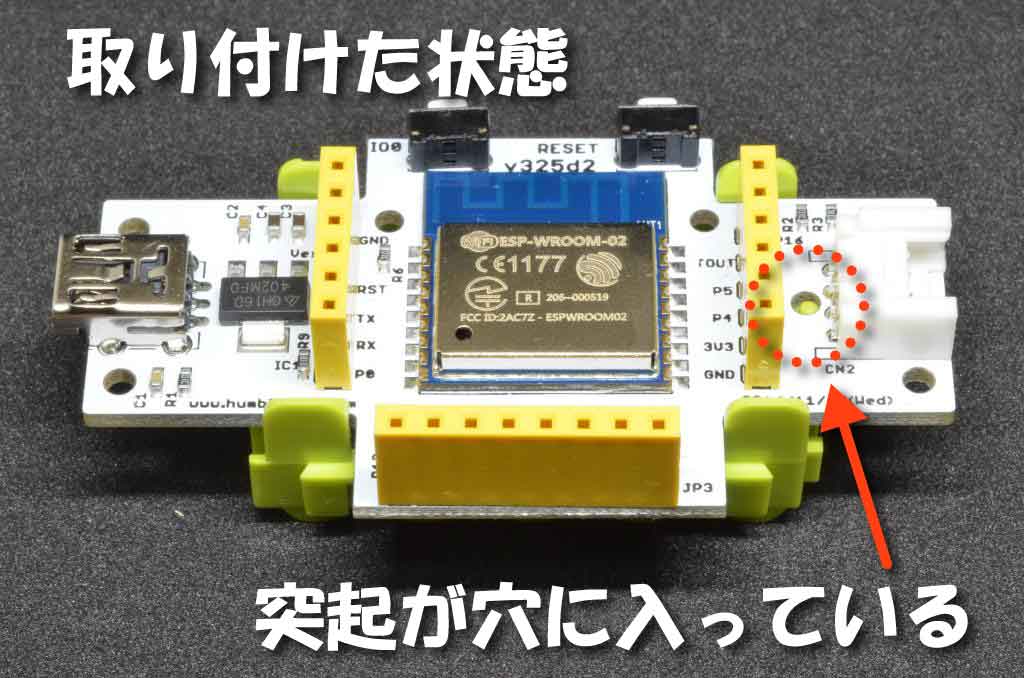

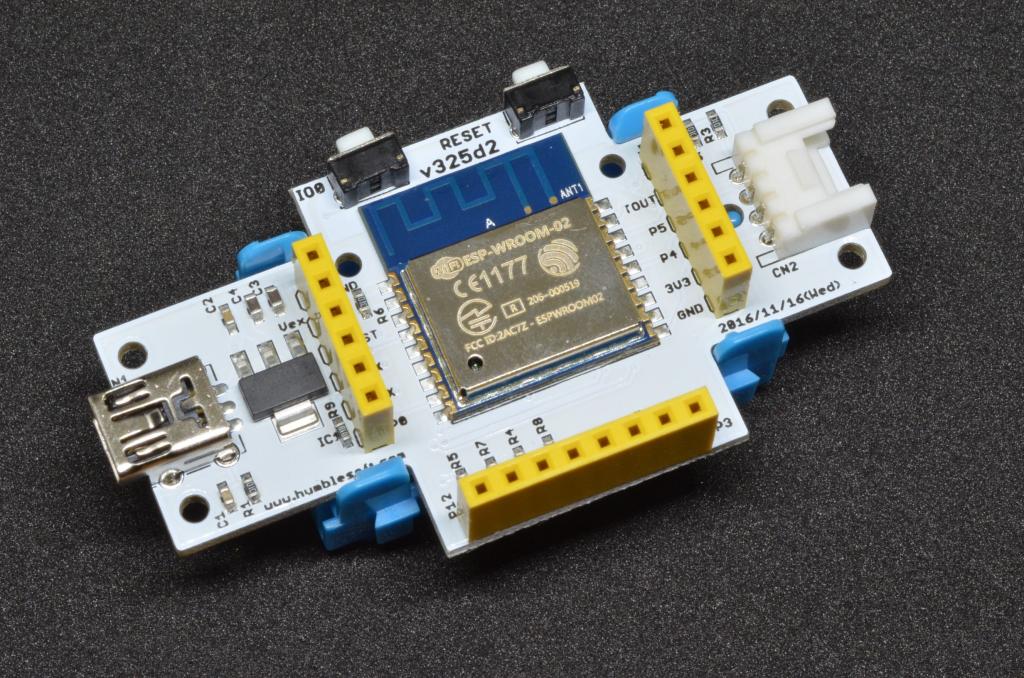

- Grove Wrapperに基板を軽く押し込みます。

Grove Wrapperから基板の外し方

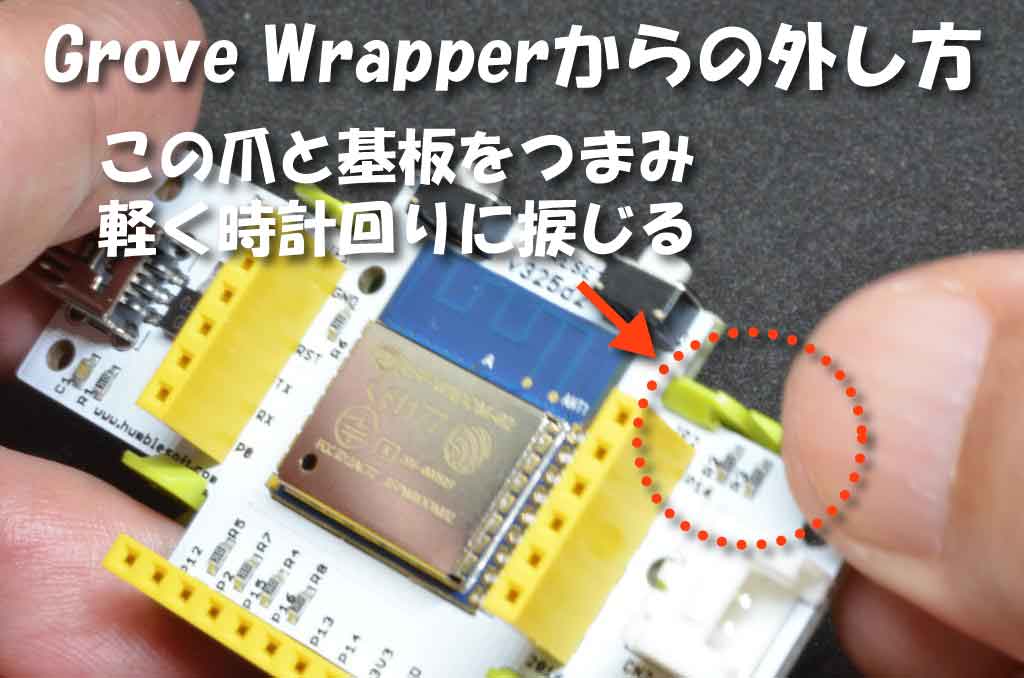

Grove Wrapperの引掛りがある爪（4本中対角の2本)を外側に押しながら、基板を浮かせると外れます。
HSES-NODEの場合、左の写真のように爪と基板をつまみ、かるく時計回りに捩じってやると外れます。
