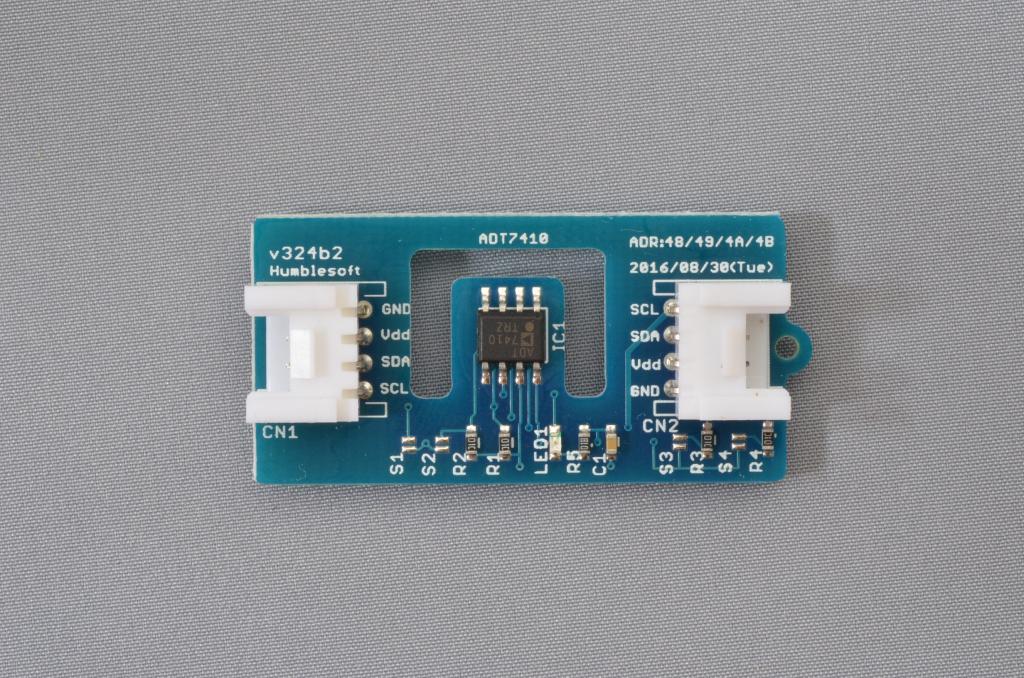

HSTS-ADT7410使用説明書 †

使用方法 †

GROVE - ベースシールドや HSES-LCD24 *1

のI2Cコネクタに接続して使用します。

ケーブルは、以下のものが使用可能です。
- GROVE - 4ピンケーブル 50cm (5本セット) - スイッチサイエンス
- GROVE - 4ピンケーブル 20cm (5本セット) - スイッチサイエンス

コネクタは2か所ありますが、どちらに接続しても違いはありません。
2つのコネクタを利用して、複数のセンサーを数珠つなぎして使用することができます。

注意 †

ケーブルの抜き差しは、必ず、電源が入っていない状態で行ってください。

ショートピン †

ショートピン S1-S4で、I2Cアドレスの設定と、SDA,SCLラインのプルアップを行うことができます。

I2Cアドレス †

S1:open S2:open , 0x48
S1:short S2:open, 0x49
S1:open S2:short, 0x4a
S1:short S2:short, 0x4b

SDA,SCLのプルアップ †

GROVEシールドやHSES-LCD24で使用する場合、センサー側のプルアップは必要ありません。

*1 HSES-LCD24のI2Cコネクタを使用するには、 GROVE - ユニバーサル4ピンコネクタ(10個入りパック) を購入し、はんだ付けする必要があります。
