HSRP-FANB使用説明書

OLED †

秋月電子その他で安価で販売されている I2C接続 0.96インチ　128x64 OLED を搭載できます。
小型、高解像度、視認性の高い表示が可能です
各種ライブラリがネット上で公開されています

組み立て †

HSRP-FANB部品表

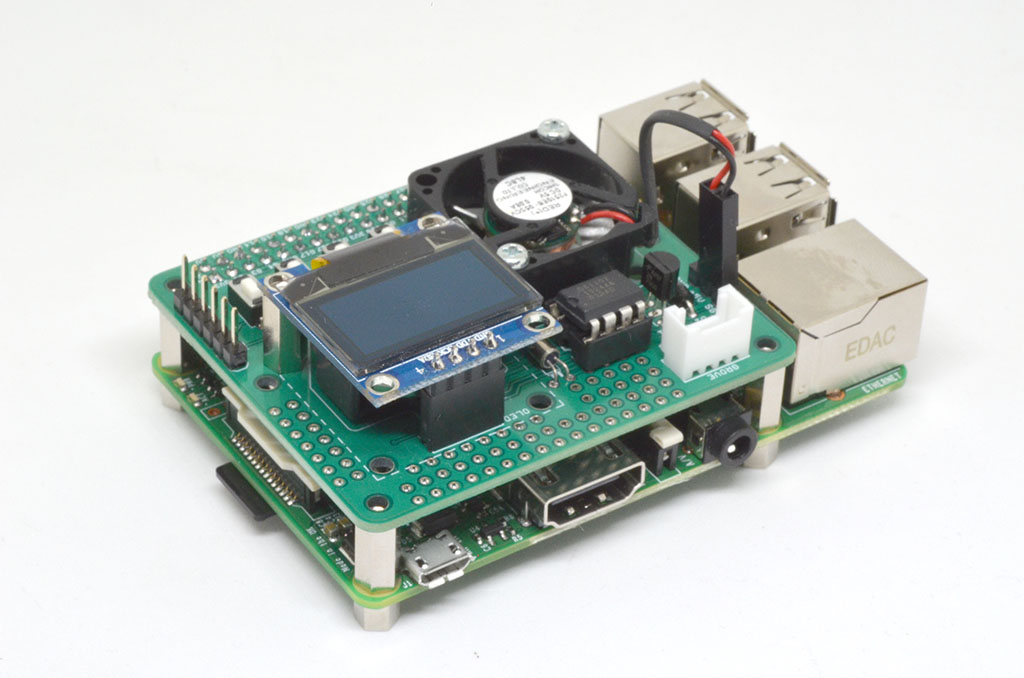

4P ピンソケットをはんだ付けし、OLEDを差し込んでください

スペーサ †

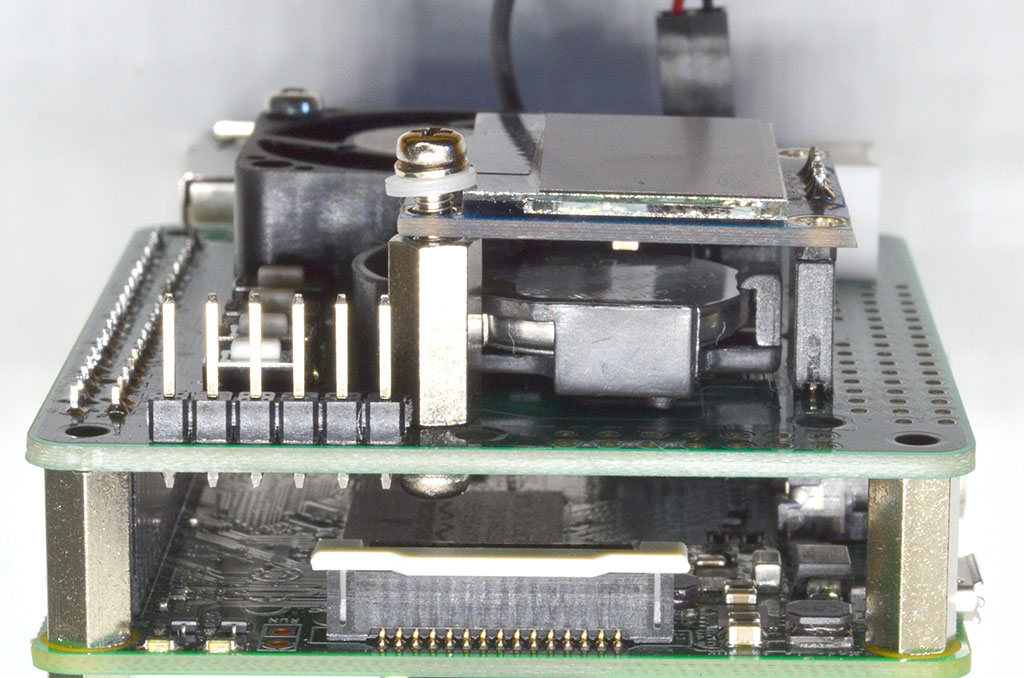

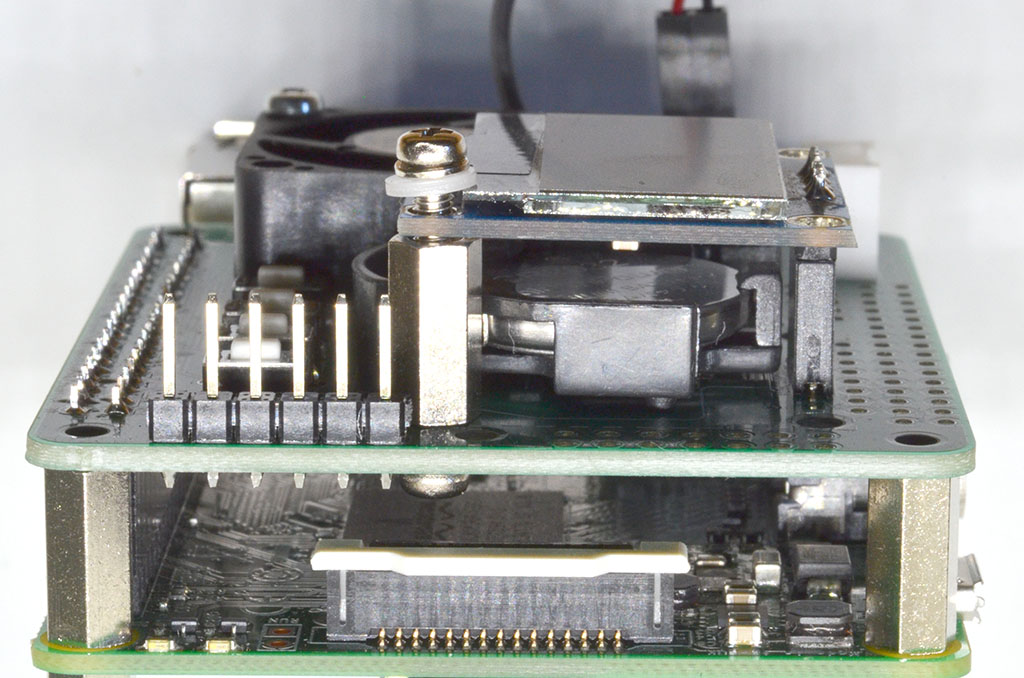

ピンソケットだけで、OLEDがグラグラして気になるという場合は、 M2.6 x 11 のスペーサを取り付けると支えになります。
ただし、ネジを締めると、ネジがOLEDのガラスにかかり、ガラスが斜めになってしまうので、ネジは締めないでください。

ソフトウェア †

OLEDにはSSD1306というコントローラが搭載されており、SSD1306に対応したライブラリが各種公開されています。

使い易いPythonのライブラリ
- Adafruit_Python_SSD1306

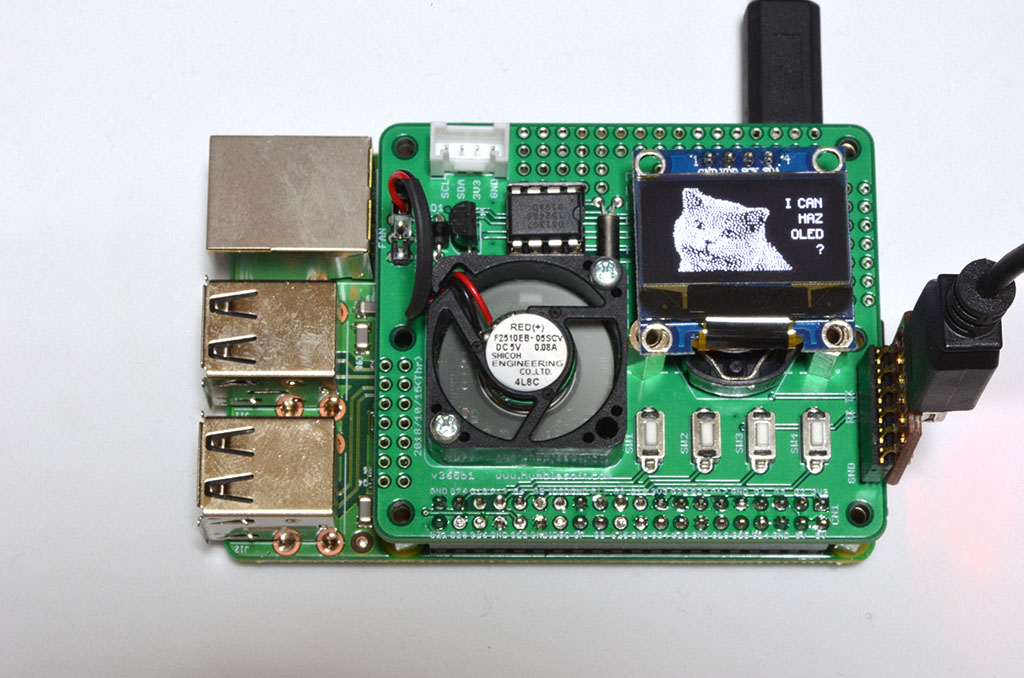

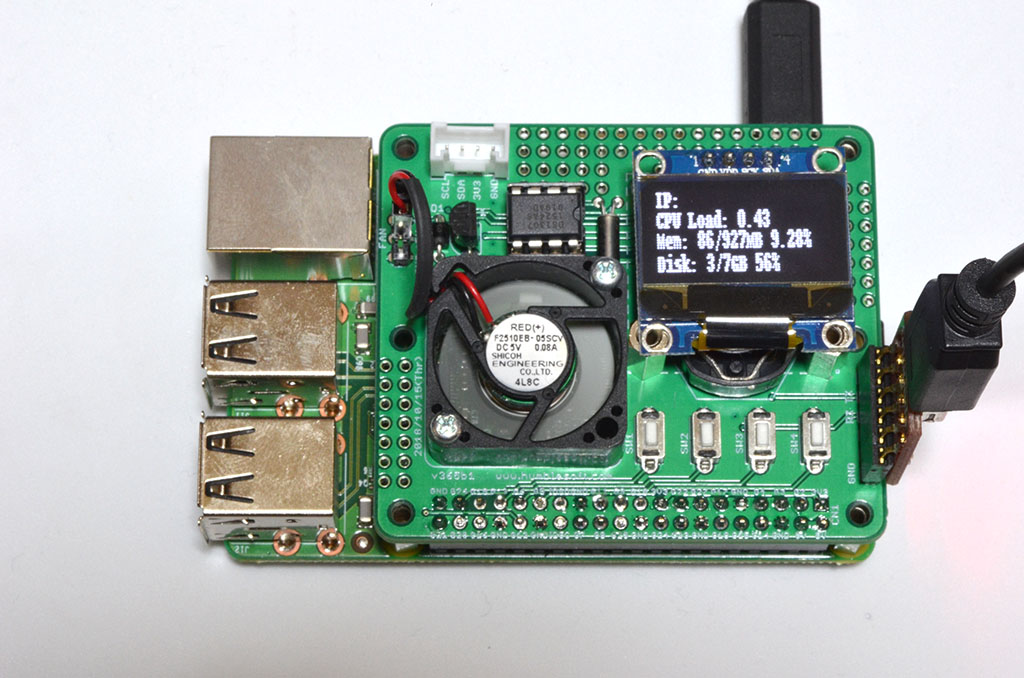

- 下の写真は同ライブラリ examples/stats.py, image.pyの実行例

英文ですがAdafruitのページが情報が整っています。
- Overview | SSD1306 OLED Displays with Raspberry Pi and BeagleBone Black | Adafruit Learning System

ネットで検索すれば、さらに情報が見つかります
- raspberry pi oled i2c - Google 検索
