HSES-LCD24-FRAME使用説明書 †

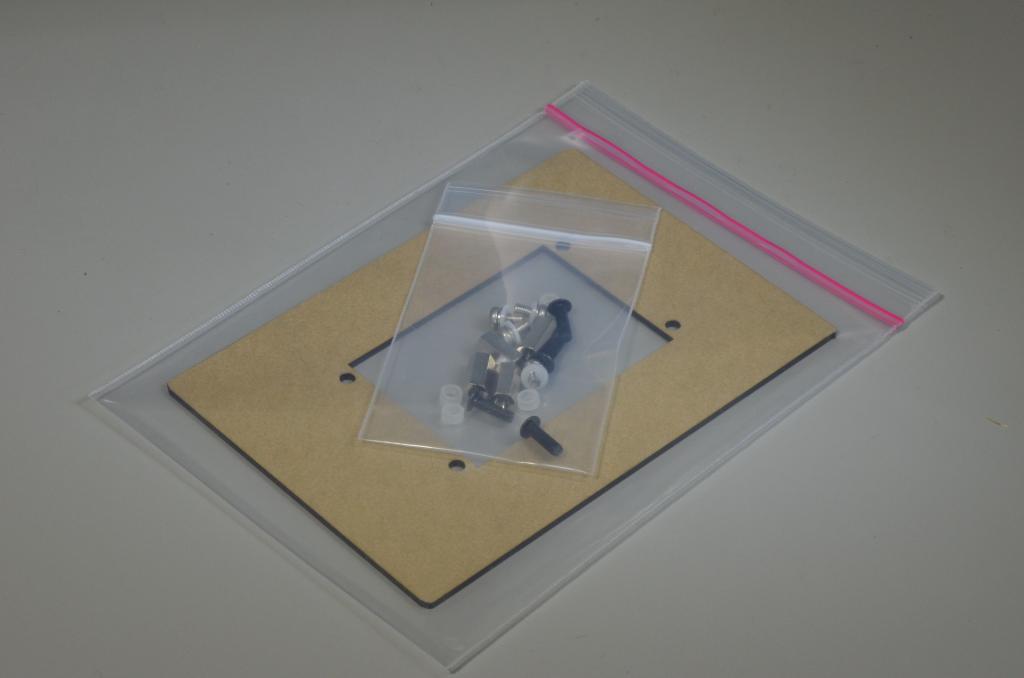

内容物 †

L判サイズ(89 x 127mm)のアクリル板,1枚
- 厚さ2mm
- 色:黒、片面艶消し
- 穴加工、角Rつけ済み
- 保護紙付き
M3 x 10mm 超低頭ネジ,4個
M3 x 6mm ワッシャ付きネジ,4個
M3 x 2mm 中空スペーサ,4個
M３x 11m スペーサ, 4個

組み立て手順 †

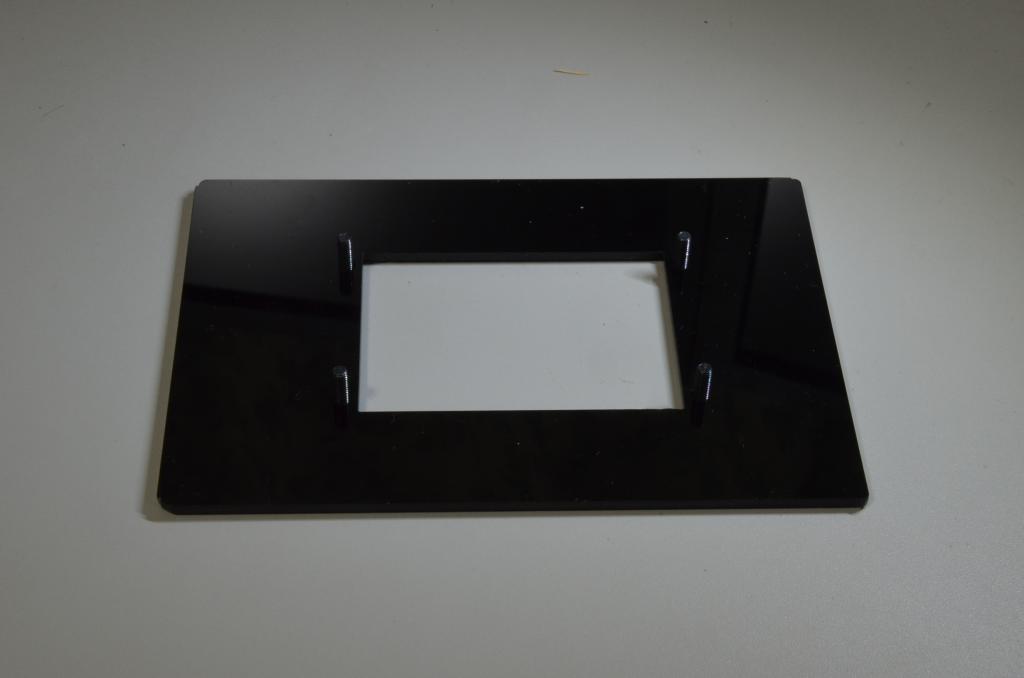

アクリル板に M3x10mm超低頭ネジ4本を通し、台の上に置きます。
- アクリル板には、つや有りの面と、つや消しの面がありますので、お好みの面が正面になるようにネジを通してください。

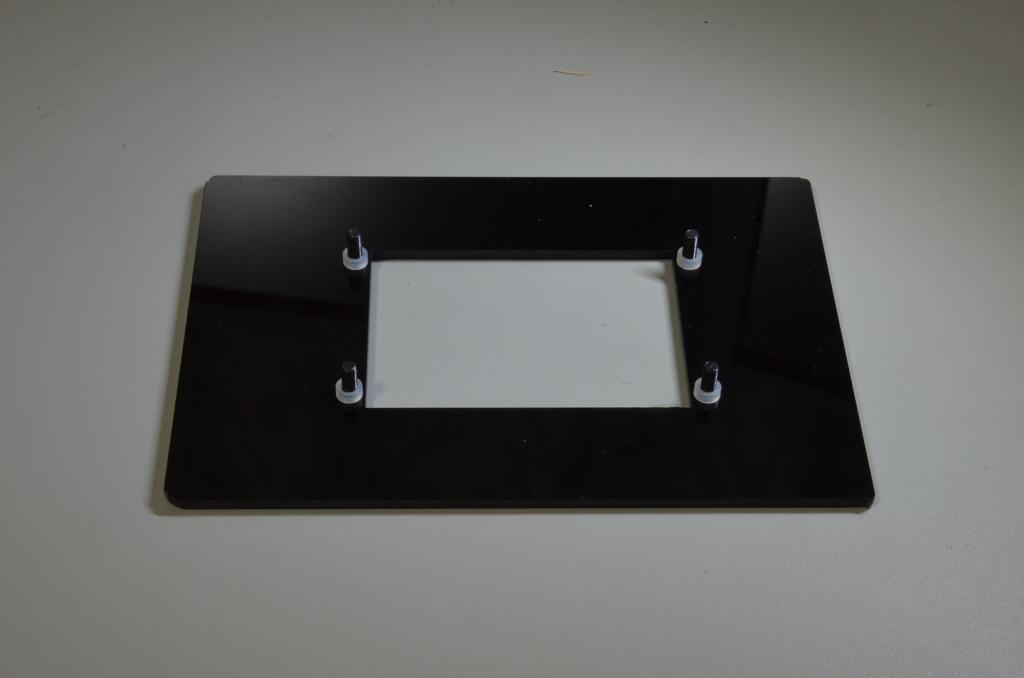

M3x2のスペーサをネジに通します。

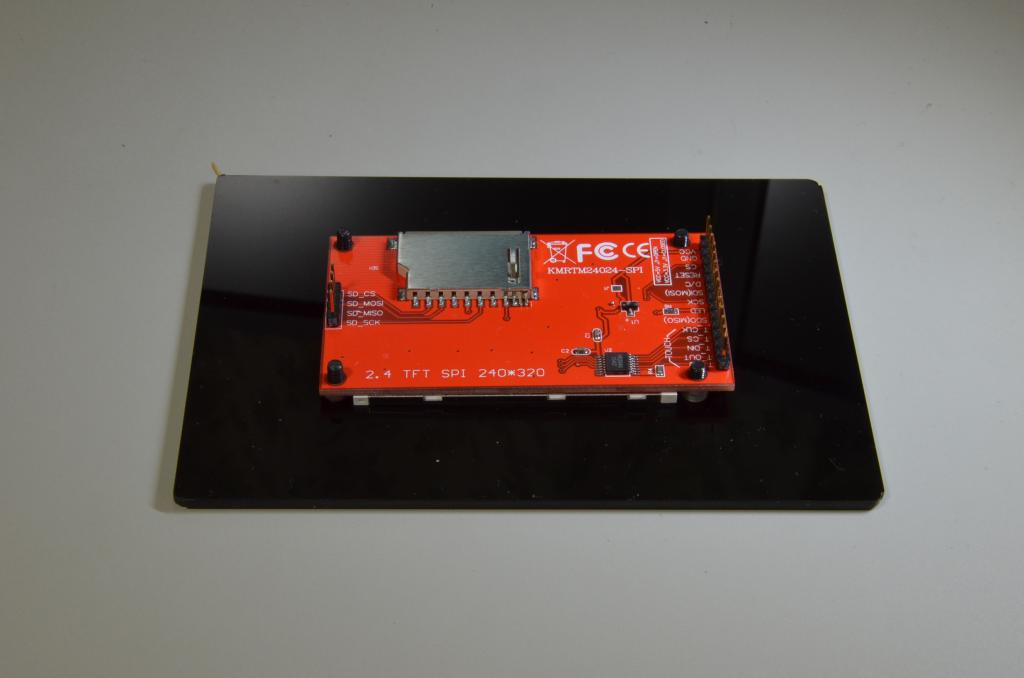

LCDモジュールの基板をネジに通します。

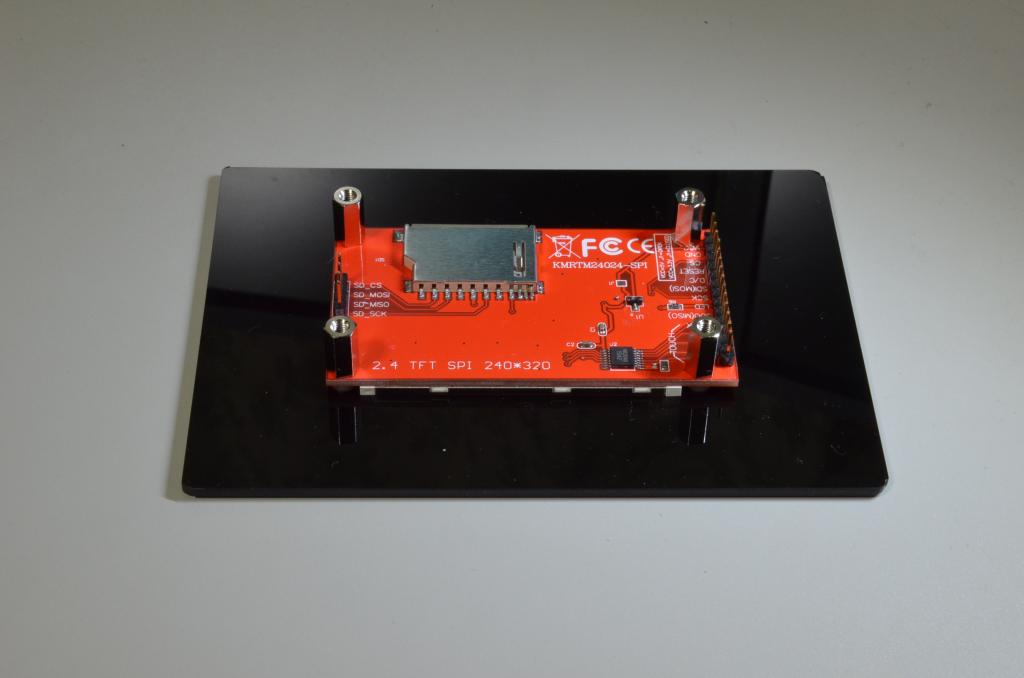

M3x11のスペーサをネジに取り付けます。
- ネジが空回りして締め難い場合は、アクリル板を軽く押さえつけると空回りを防げます。
- この時点では、スペーサを完全に締め付けず、多少がたつく程度にしておいてください。

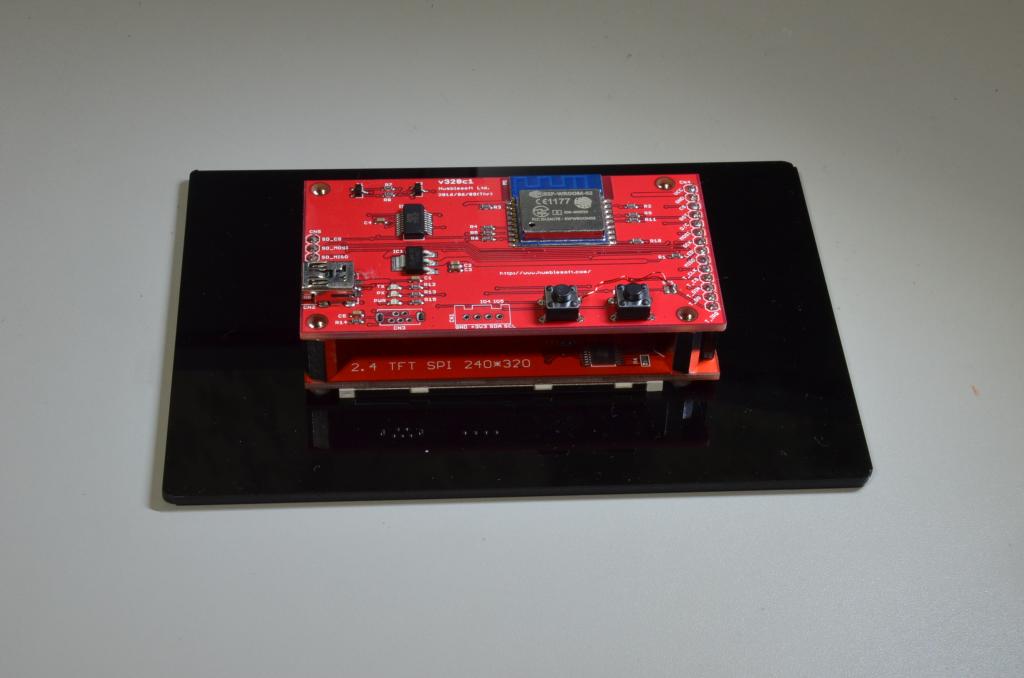

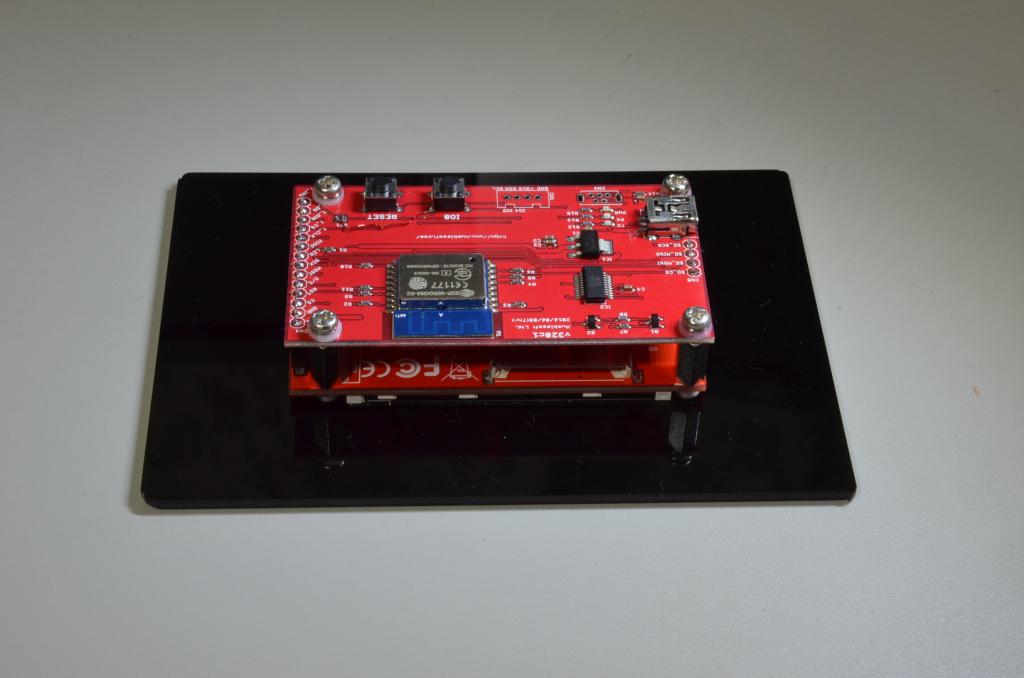

HSES-LCD24のもう一枚の基板を取り付けます。

M3x6のワッシャ付きネジで固定します。
- 全体の様子を見ながら、緩んでいる他のネジも締めてください

フォトフレームに装着 †

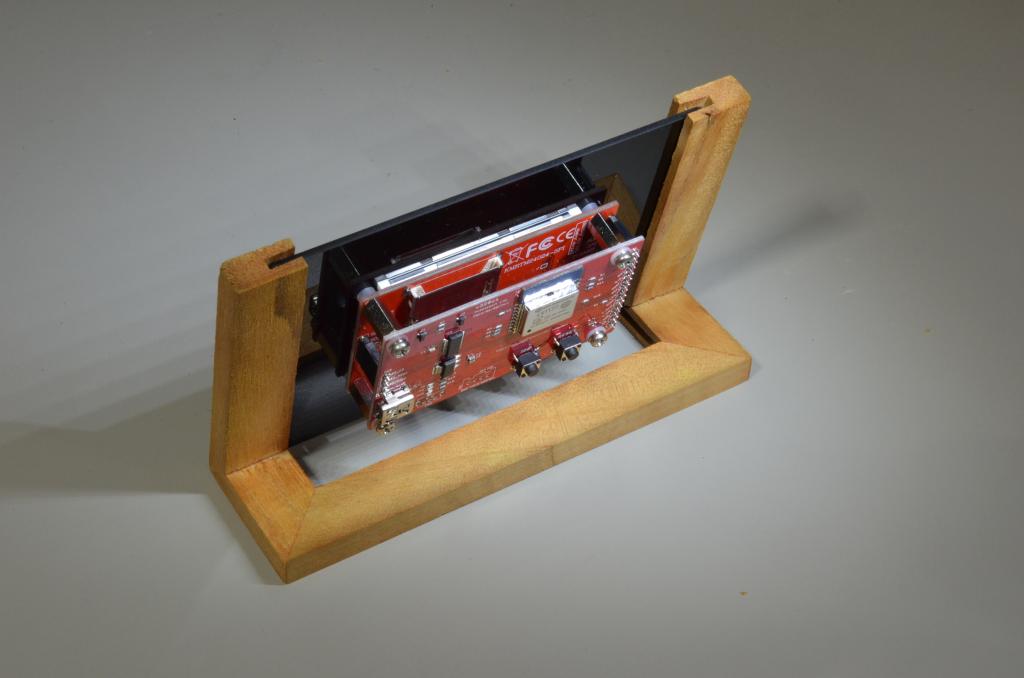

組み立てが完成したらフォトフレームに装着します。
- フォトフレームは100円ショップ等でお好みのものを御購入ください。
- どのフォトフレームでも使用できるわけではありません。
  - HSES-LCD24-FRAMEを使用できるフォトフレームをご覧ください
- フォトフレームの説明書の指示に従い、取り付けてください。

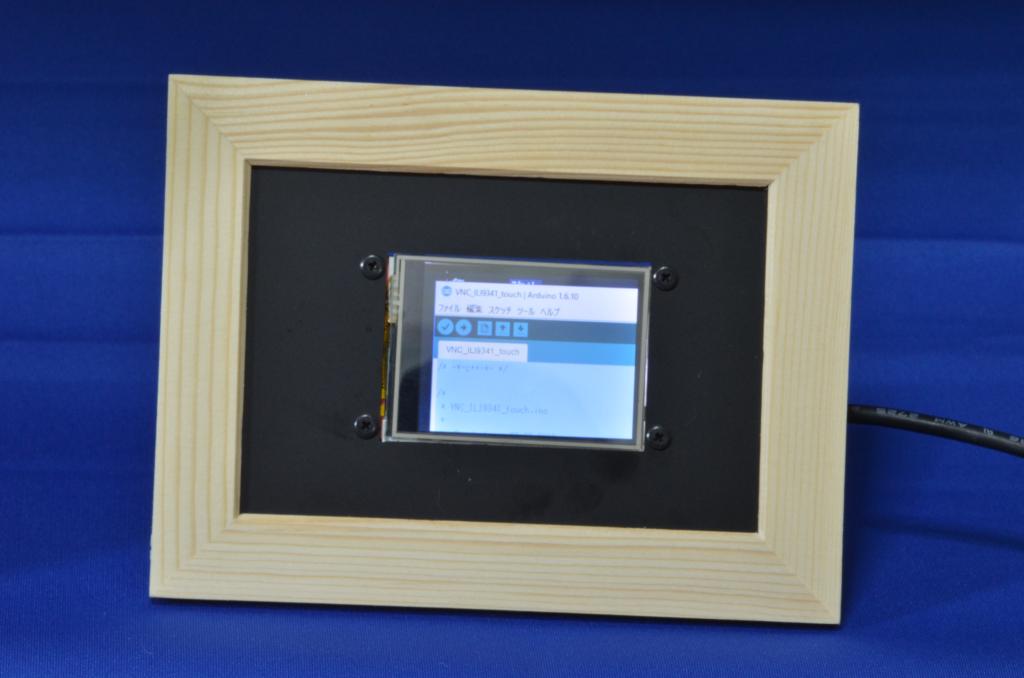

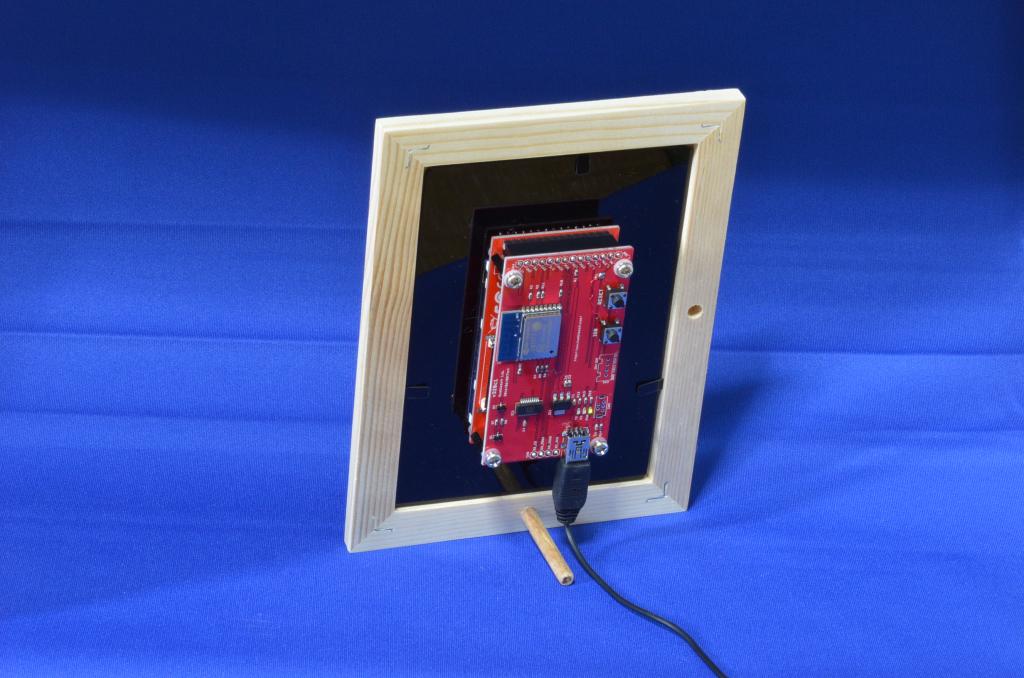

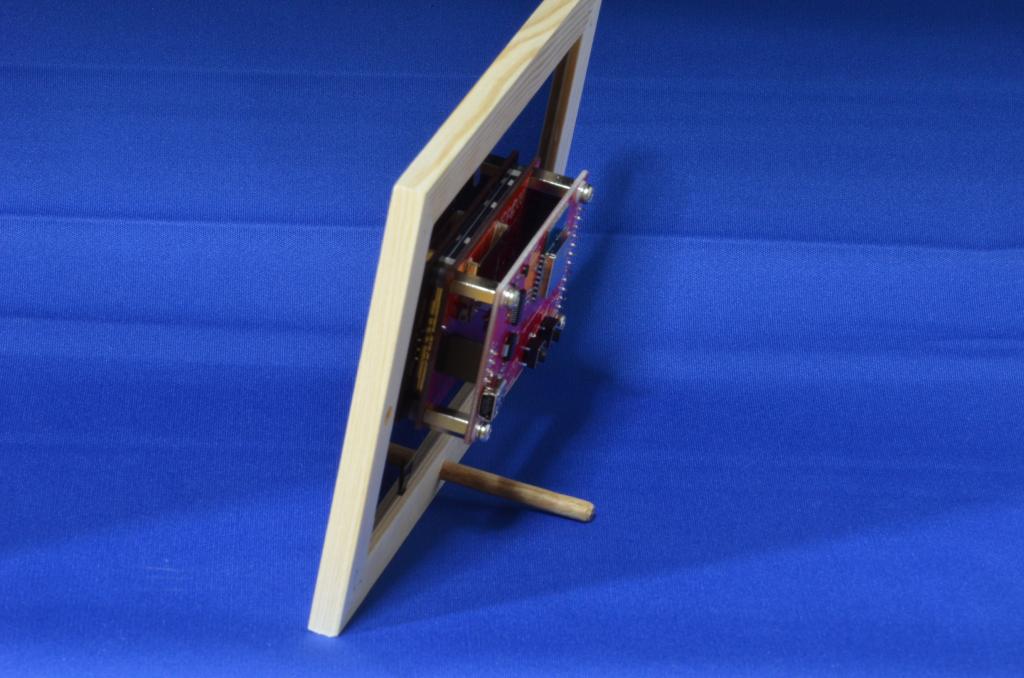

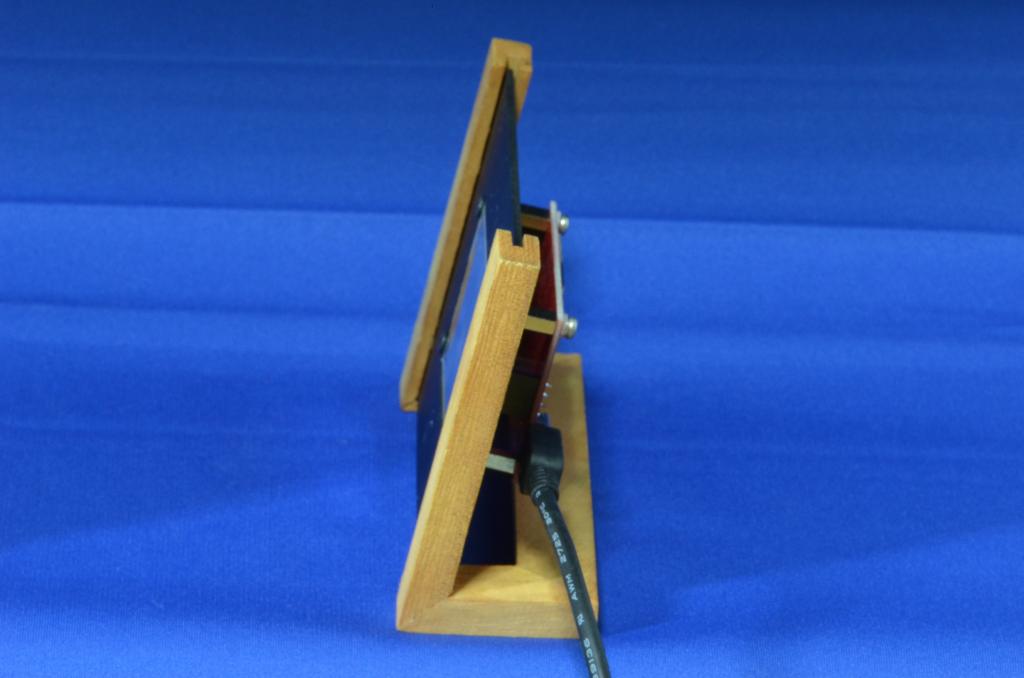

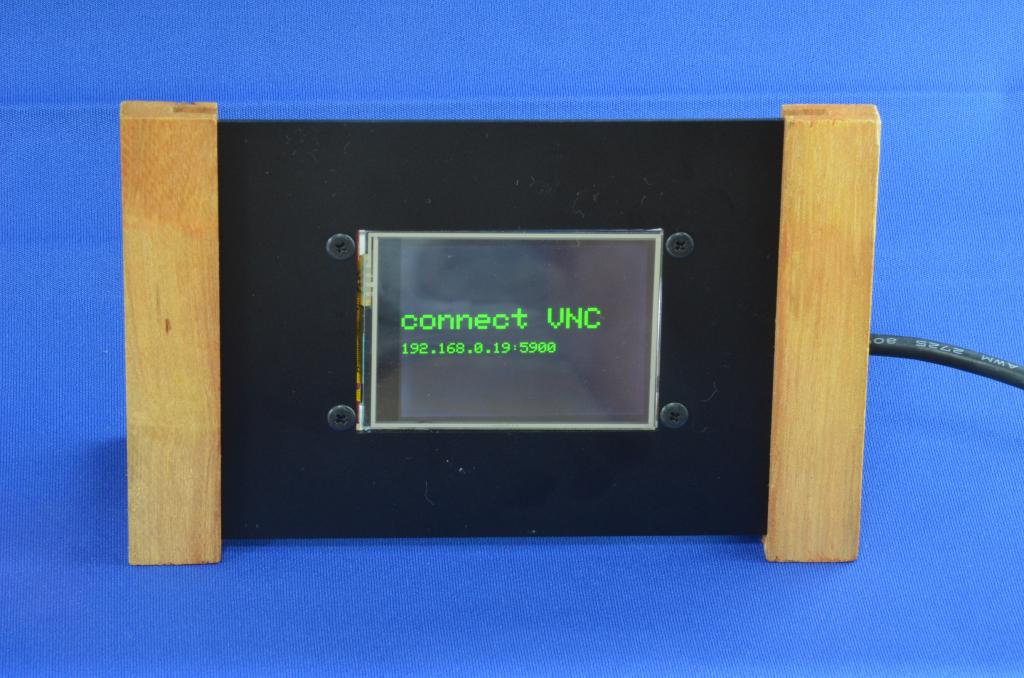

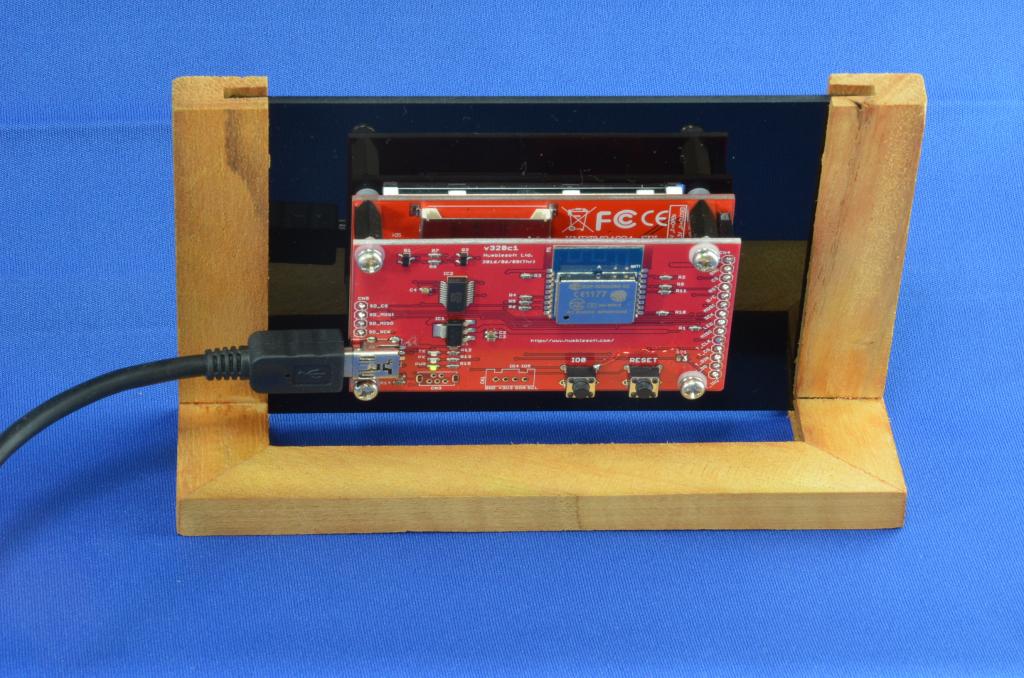

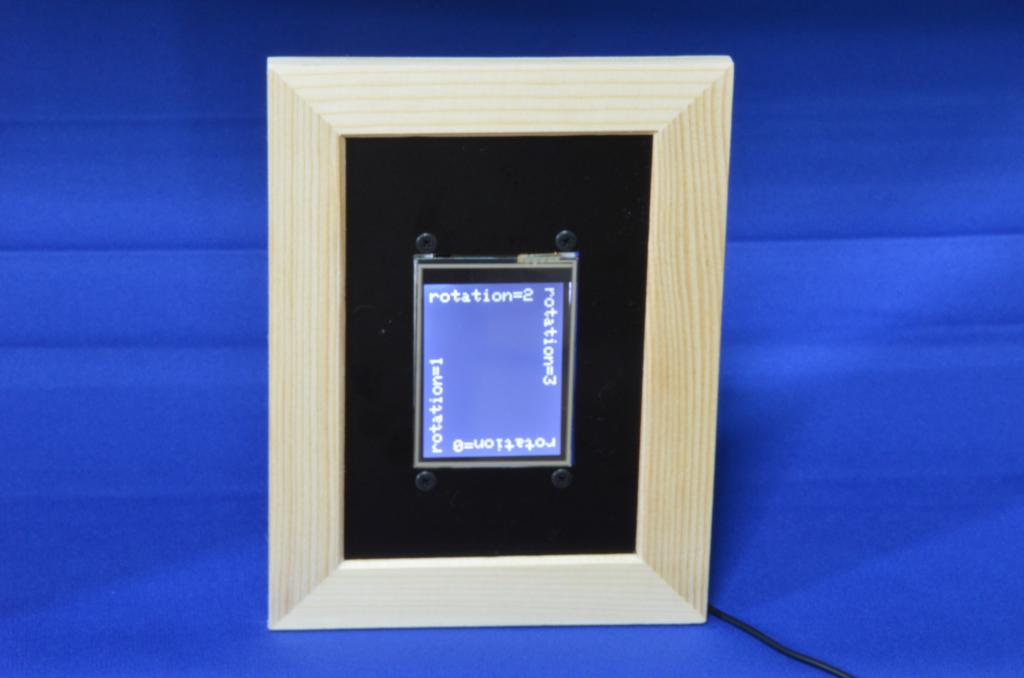

装着例 †
