HSES-LCD24でライブラリ付属のサンプルプログラムを試す

VNC_ILI9341 †

↑

修正点 †

端子の設定,25～27行

変更前

 #define TFT_DC      (5)
 #define TFT_CS      (15)
 #define TFT_RESET   (4)

変更後

 #define TFT_DC      (15)
 #define TFT_CS      (2)
 #define TFT_RESET   (-1)

vncサーバの設定,33～35行

const char * vnc_ip = "192.168.x.x";  // VNCサーバのIPアドレス
const uint16_t vnc_port = 5900;       // VNCサーバのポート（変更しない)
const char * vnc_pass = "foobar";     // VNCサーバのパスワード、サーバ側で設定したもの

WiFiの設定,37,38行

 const char* ssid = "your-ssid";
 const char* password = "your-password";

表示の向き,78行

変更前
```
    tft.setRotation(1);
```
変更後
```
    tft.setRotation(3);
```

↑

写真 †

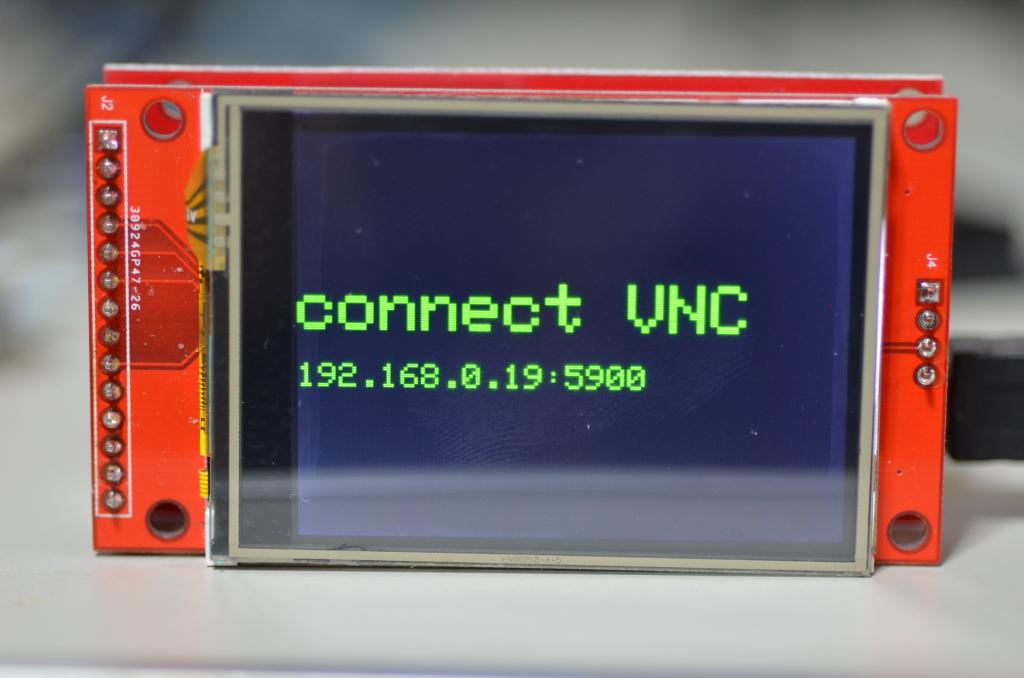

VNCサーバが起動していない状態

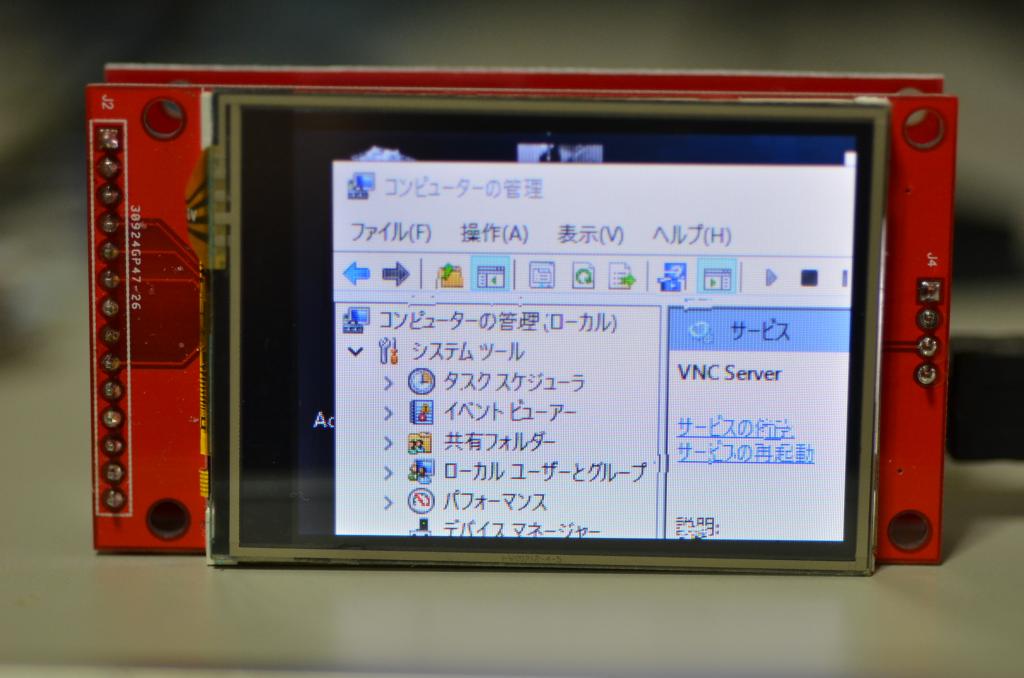

VNCサーバ起動後
ウィンドウの左上隅を表示
- 表示位置の移動はできない
