LEDモジュールの組立

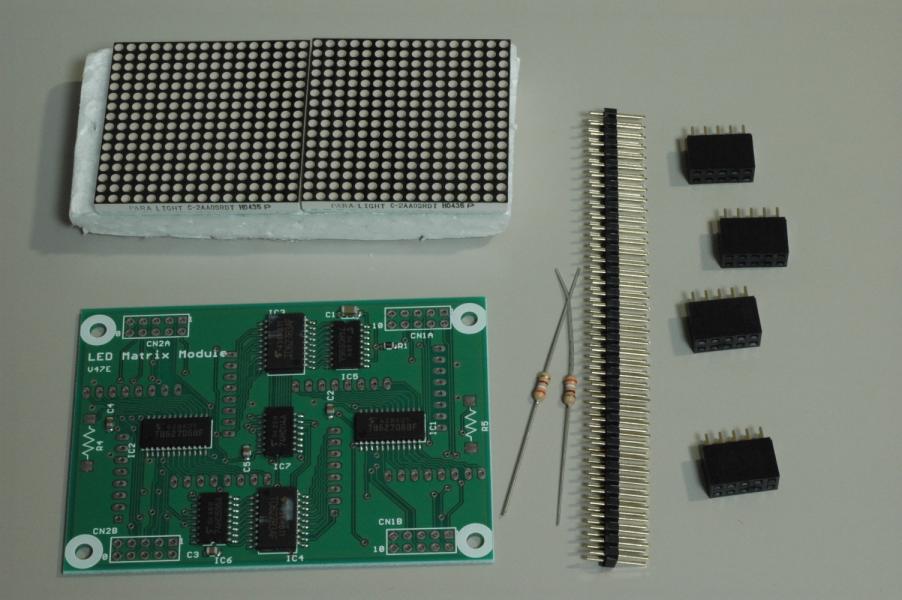

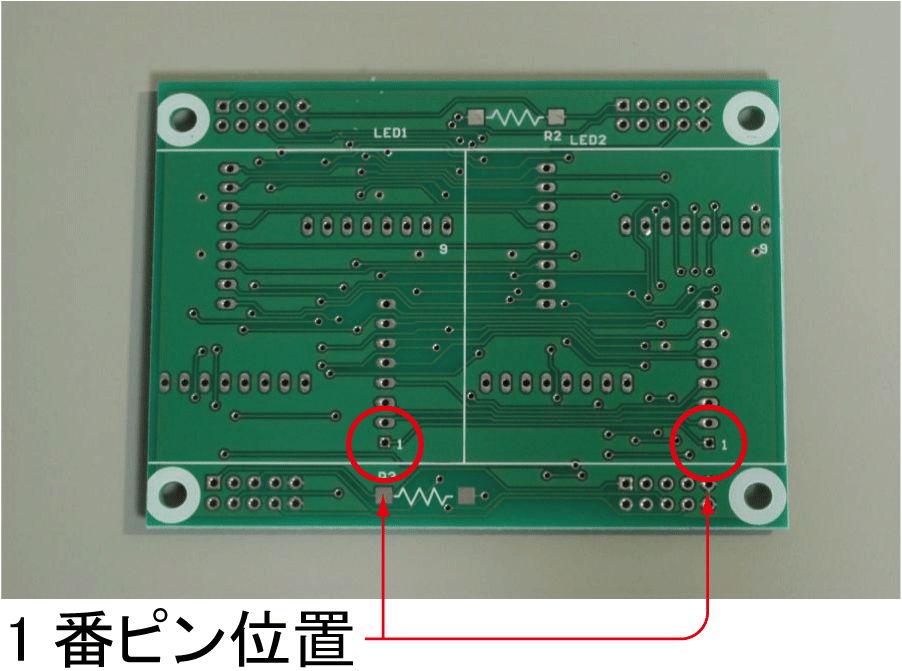

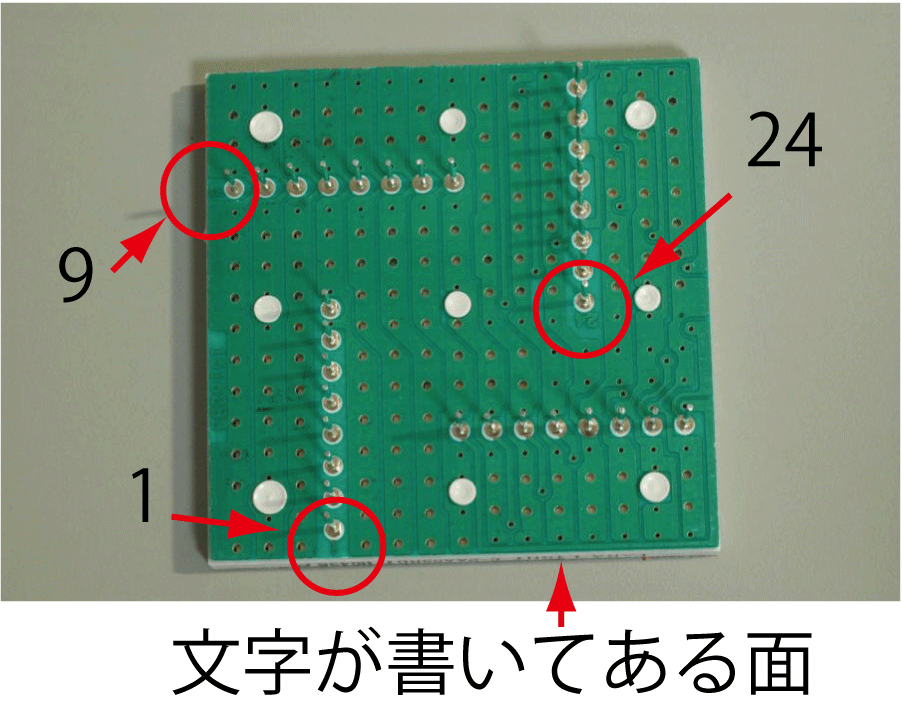

1. 内容物の確認
(写真をクリックすると、大きい画像が表示されます。)
| 部品名 | 種類 | 数 | 備考 |
|---|---|---|---|
| 基板 | LEDマトリクスドライバー基板 | 1 | 部品実装済 |
| R4,R5 | 抵抗 390Ω | 2 | カラーコード 橙白茶金 今回は使用しません |
| LED1,LED2 | C-2AAOSRDT | 2 | 16×16ドット、赤色LED |
| CN1A,B,CN2A,B | ピンヘッダ 10ピン(2×5) | 4 | 80ピンのピンヘッダを折って使用 |
| CN1A,B,CN2A,B | ピンフレーム 10ピン(2×5) | 4 |
パッケージを開けて、部品がそろっているか確認してください。 上の部品表は 2005年8月現在のものです。 時期によっては、部品に変更があるかもしれませんので、 パッケージ中の説明書の部品表と照らし合わせて下さい。
R4,R5には、このパッケージに附属の390Ωではなく、 LED電光掲示板の追加部品の1KΩを使用します。
2. 抵抗の取りつけ
(写真をクリックすると、大きい画像が表示されます。)
抵抗を加工
|
R4,R5を半田付け
|
R2,R3はショート
|
R4,R5にLED電光掲示板の追加部品の1KΩを半田付けします。 R2,R3は0Ωにするので、R4,R5のリード線の切れ端などで ショートさせて下さい。
R4,R5の抵抗の値はLEDに流す電流値を設定します。 もともとついている390Ωでは、表示内容(全LEDを点灯させたままにするなど) によっては、ドライバーICの定格電力を超えてしまうので、 1KΩに変更してあります。
3. ピンヘッダの取りつけ
LEDマトリックスと外部との接続用に
10ピン(2×5)のピンヘッダを4個
部品面にハンダ付けします。
10ピン(2x5)のピンヘッダは長いピンヘッダを折って作ります。
完成
これでLEDマトリックスモジュールの完成です。
