HSRP-FANB使用説明書

シリアルコンソール †

HSRP-FANBでは、Raspberry Piのシリアルコンソール端子(GPIO14,15)を端子に配置し、接続しやすいようにしています。

シリアルコンソールを使用すると、Raspberry Piにディスプレイやキーボードを接続しなくても使用できるので便利です。

端子の取り付け †

6Pのピンソケットをはんだ付けしてください。

ピン配置 †

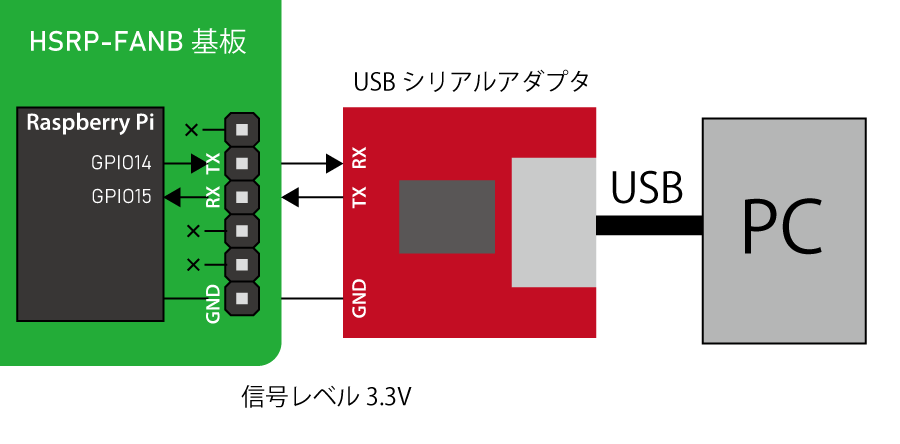

市販のUSBシリアルアダプタに多いピン配置に合わせてあります。
6ピンありますが、TX,RX,GNDの3ピンしか接続されていません。
信号レベルは,Raspberry Pi直結ですので3.3Vものを使用してください。
- 5Vのものは使用しないでください。
以下のようなUSBシリアル・アダプタが直結可能です。
- ＦＴＤＩ　ＵＳＢ・シリアル変換ケーブル（３．３Ｖ）
- ＦＴ－２３２ＲＱ　ＵＳＢシリアル変換モジュール (信号レベル3.3Vで使用してください)
他のUSBシリアル・アダプタでも信号レベルが3.3Vであればジャンパワイヤ（オス～メス）などで接続すれば使用可能です。

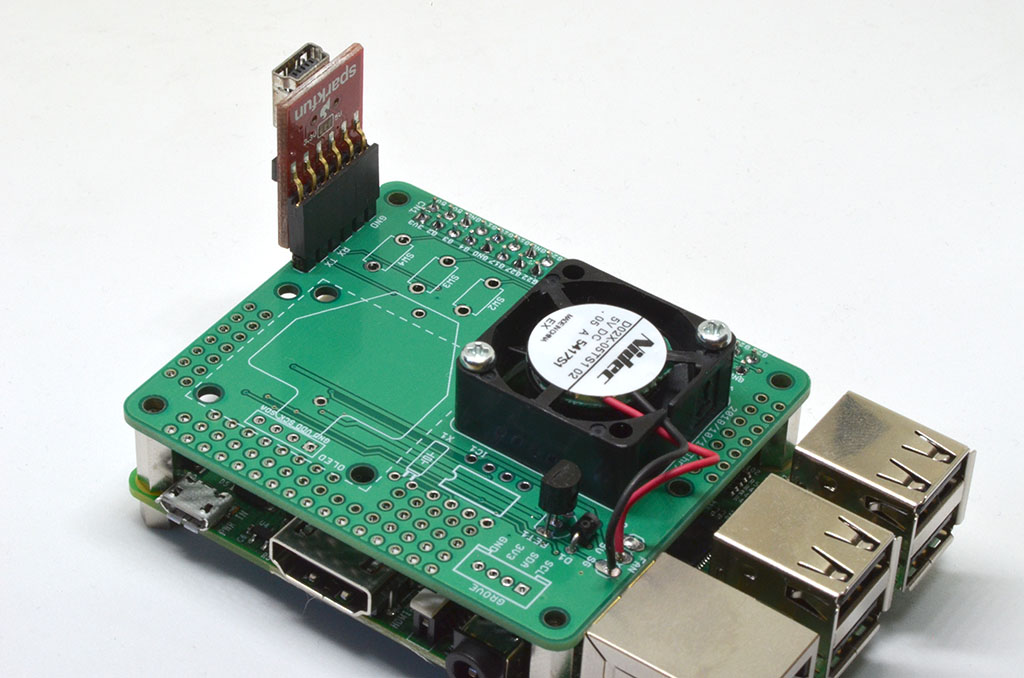

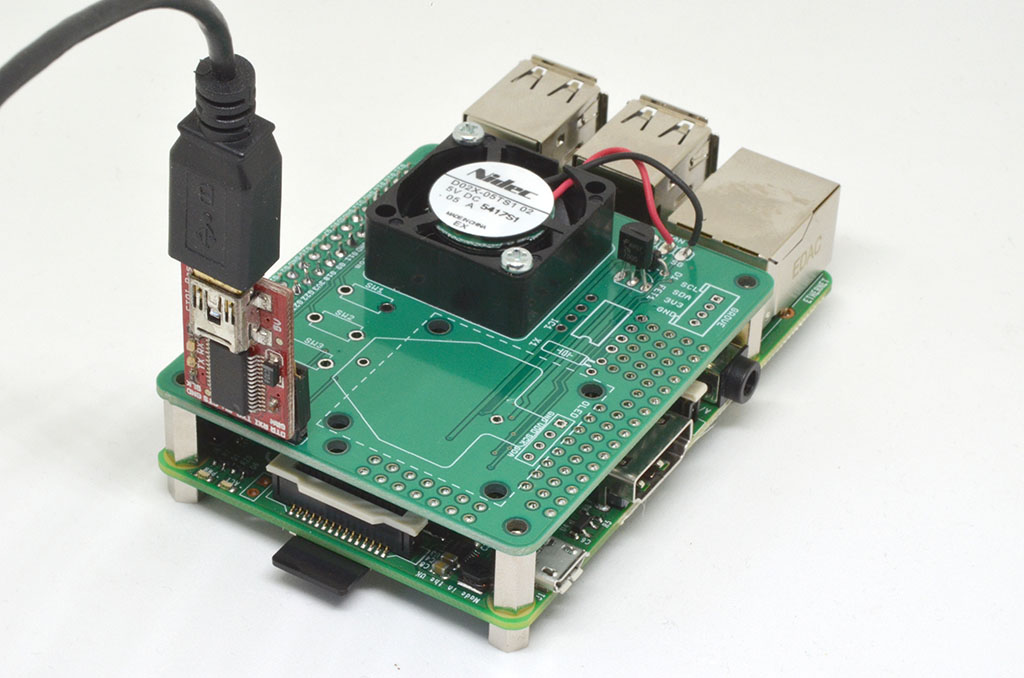

取付後の写真 †

raspi-configで設定 †

raspberry-piを起動し、 raspi-configで設定してください

$ sudo raspi-config

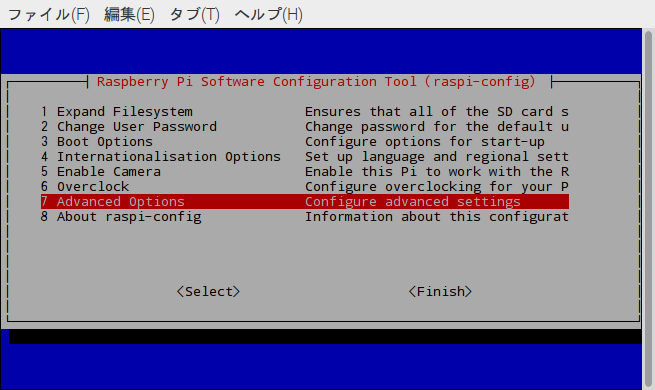

7 Advanced options を選択

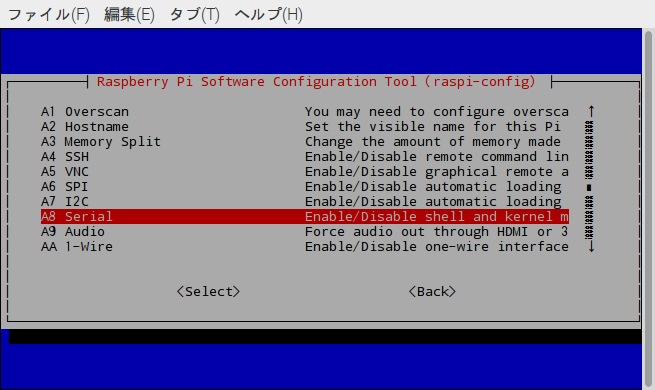

A8 Serial を選択

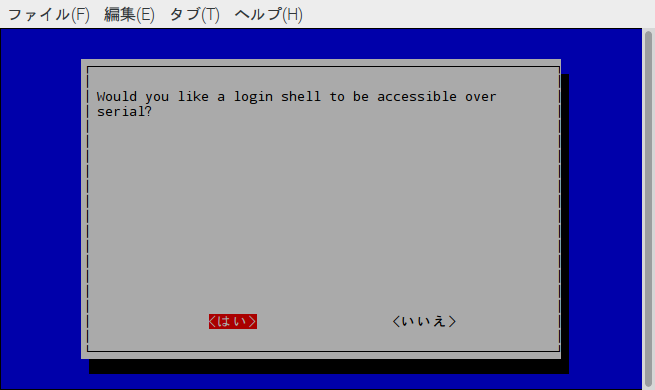

「シリアル経由でログインシェルにアクセスできるようにしたいですか？」に「はい」を選択

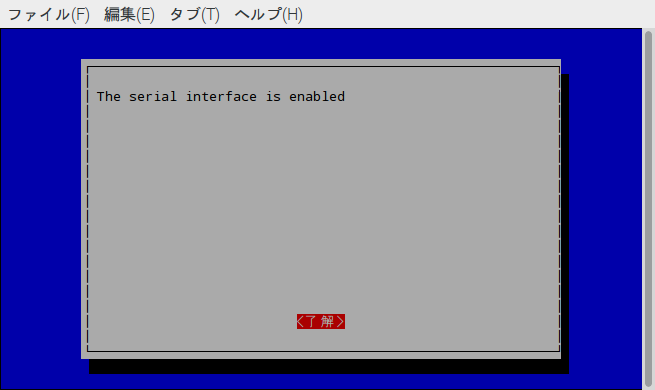

「シリアルインターフェースが有効になりました」と表示

Raspberry Pi 2の場合 †

そのまま使用できます。
115200baud で接続してください。

Raspberry Pi 3の場合 †

Raspberry Pi 3移行では、シリアル端子がBluetoothとの通信で使用されているため、そのままでは使用できません。
/boot/config.txt に下の行を追加してください

dtoverlay=pi3-miniuart-bt

参考情報 †

raspberry pi シリアルコンソール - Google 検索
