モジュールの接続方法

電光掲示板ボードとLEDモジュールおよび LEDモジュール同士の接続方法について説明します。
間違った接続状態で電源を入れるとLEDモジュールを壊してしまう可能性が高いので、くれぐれも充分正しい接続方法を理解したうえで作業を行なって下さい。

いずれの場合も、 コネクタのピンの同じ番号同士が接続されるようにしてください。 異るピンを接続した状態で電源を入れると LEDモジュールが壊れる可能性が高いです。コネクタのピンの番号の見方については、ここを参照してください。

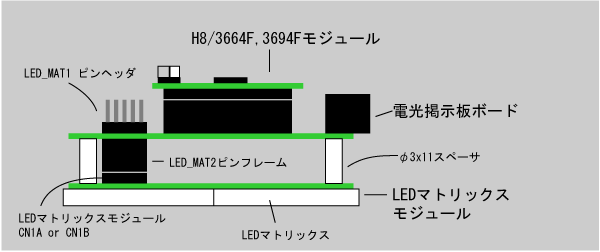

1個のLEDモジュールを電光掲示板の背面に接続する場合

電光掲示板ボードとLEDモジュールの接続は、 LEDモジュールが１枚の場合は下面につけたピンフレームを使うのが簡単です。ピンフレームはLEDモジュールの CN1AまたはCN1Bに差し込んでください。

クリックすると拡大

フラットケーブルで接続する場合

クリックすると拡大

接続に、右の写真のようなフラットケーブルを使用すると、複数のLEDモジュールを接続することができます。弊社の完成品を購入した場合にはフラットケーブルがLEDモジュールに付属します。他の場合には、ケーブルダイレクトなどから購入することをお薦めします。 MILケーブル雌-雌ストレート MIL10SS-F0010 1本189円(税込、送料別)なので、部品代と手間を考えると、かなりお得だと思います。

接続は電光掲示板ボードのLED_MAT1と LEDマトリックスモジュールのCN1AまたはCN1Bを接続します。 LEDマトリックスモジュールが2台以上有る場合には、接続済みのモジュールのCN2AまたはCN2Bと、未接続のモジュールのCN1AまたはCN1Bを接続します。

コネクタのピンの位置

電光掲示板ボードのLED_MAT1とLED_MAT2コネクタには 1ピンの位置に▽の印がついています。また10番ピンの横に10とかかれています。

LEDモジュールのCN1A,CN1Bコネクタは10番ピンの横に10と書かれています。 CN2A,CN2bの10番ピンの横に10と書かれているのですが、 1の部分が塗りつぶされてしまっているので、0だけが見えています。

グレーのフラットケーブルの場合、赤い側を1番ピンに接続します。カラー10色のフラットケーブルの場合、茶色の側を1番ピンに接続します。いずれの場合もフラットケーブルのコネクタの1番ピンの側に▽の印があります。

電光掲示板ボード LEDマトリックスモジュール
